首页  >  产品百科  >  XL1509-12-EV

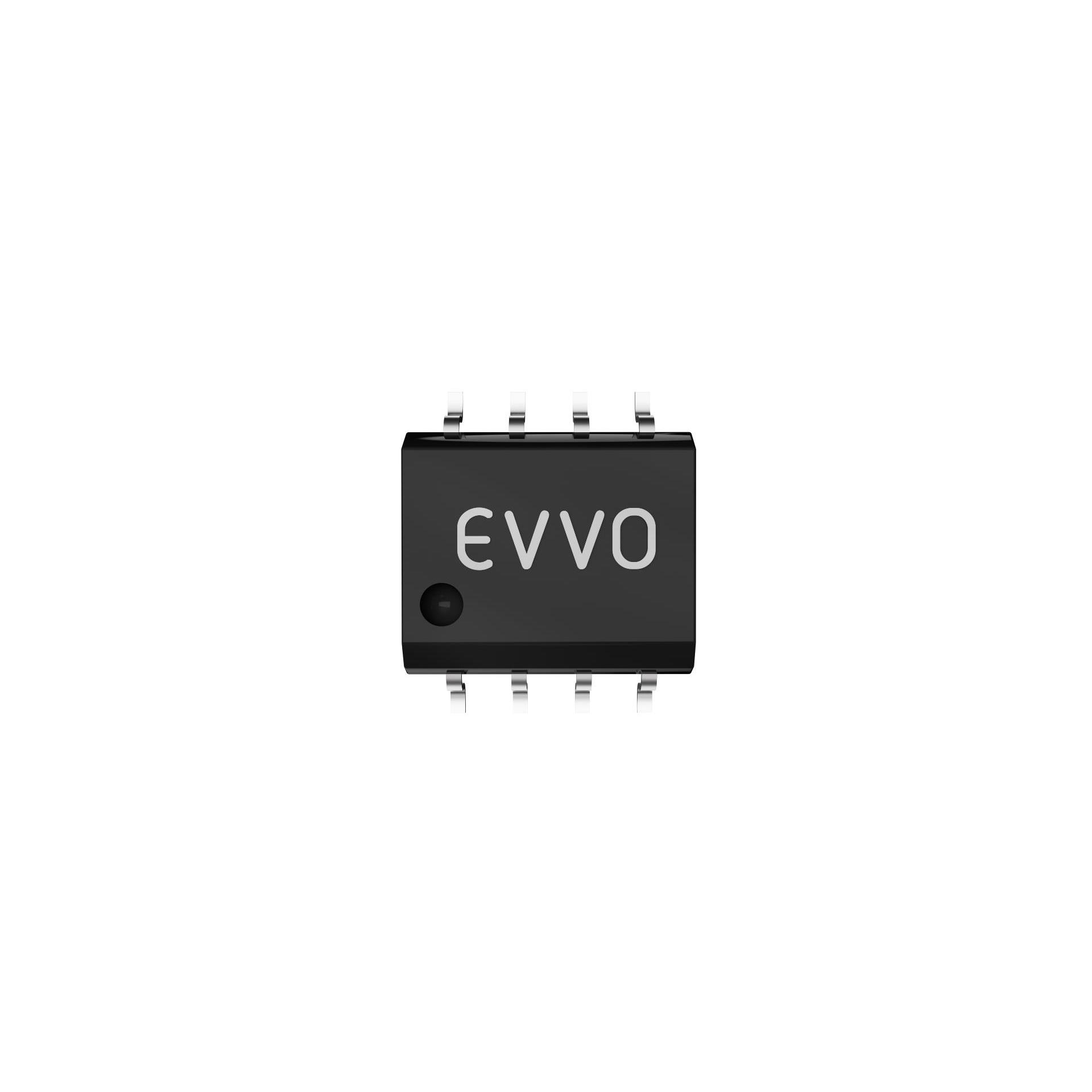

XL1509-12-EV

产品分类: DC-DC稳压器
厂牌: EVVOSEMI/翊欧
产品描述: Buck No 150KHz Fixed 1 12V 40V 4.5V SOP-8 贴片安装
供应商型号: XL1509-12-EV SOIC-8
供应商: 国内现货
标准整包数: 2500
EVVOSEMI/翊欧 DC-DC稳压器 XL1509-12-EV

XL1509-12-EV概述


    产品简介


    XL1509是一款由开关频率为150kHz的固定频率脉宽调制(PWM)降压(降压)直流到直流(DC/DC)转换器,专为高效驱动3A负载而设计。它适用于宽输入电压范围(4.5V至40V),并支持输出电压可调(1.23V至37V)。XL1509广泛应用于液晶显示器、数字相框、机顶盒、ADSL调制解调器以及电信/网络设备等领域。

    技术参数


    - 输入电压范围:4.5V至40V
    - 输出电压范围:3.3V、5V、12V及可调版本
    - 最大输出电流:3A
    - 最小压差:1.5V
    - 固定开关频率:150kHz
    - 保护功能:
    - 过流保护
    - 热关断
    - 启用引脚的迟滞功能
    - 第二级过流保护功能
    - 封装形式:SOIC8
    - 绝对最大额定值:
    - 输入电压:-0.3V至45V
    - 封装类型:SOIC8
    - 最大功耗:内部限制
    - 热阻:100°C/W(结到环境)
    - 工作结温:-40°C至125°C

    产品特点和优势


    XL1509具有以下几个显著特点:
    - 高效率,最高可达90%
    - 输出电压精确度高,线性调节和负载调节性能优异
    - 内置过流保护、热关断以及第二级过流保护功能
    - 支持多种输出电压选择,可通过电阻调整实现输出电压可调
    - 采用小型封装(SOIC8),节省空间且易于集成

    应用案例和使用建议


    应用案例
    - LCD显示器和电视:XL1509可以稳定地提供所需的电压,确保画面质量。
    - 数字相框:XL1509的小型化设计使其适合于紧凑的电子设备。
    - 机顶盒:为各种数字娱乐设备提供稳定的电源。
    - ADSL调制解调器:为电信设备提供可靠的电源支持。
    - 电信/网络设备:满足复杂的电源需求。
    使用建议
    - 在设计时,应注意散热问题,特别是在大负载条件下。
    - 选择合适的电感和电容组合以优化电路性能。
    - 确保正确连接输入端和反馈引脚,以避免噪声干扰。

    兼容性和支持


    - 兼容性:XL1509适用于多种标准输入电压(如12V、24V)和输出电压(如3.3V、5V、12V、可调电压),与多种电感和电容匹配良好。
    - 支持:厂家提供详细的技术文档和支持,有助于快速解决问题。

    常见问题与解决方案


    1. 问题:输入电压不稳定导致输出电压波动。
    - 解决方法:增加输入端的大容量电容以滤除噪声。
    2. 问题:负载电流过大导致输出电压下降。
    - 解决方法:选择更高额定值的电感,以提高电路稳定性。
    3. 问题:电路启动困难。
    - 解决方法:检查电路连接是否正确,尤其是反馈和输入引脚的接法。

    总结和推荐


    XL1509作为一款高效的DC/DC转换器,具备出色的性能和多项保护功能,非常适合各种复杂的应用场景。其高效率、高稳定性以及丰富的保护功能使其在市场上具有很强的竞争优势。总的来说,推荐使用XL1509来满足各种高性能电源需求。

XL1509-12-EV参数

参数
最大输入电压 40V
拓扑 Buck
功能 Step-Down
最小输出电压 12V
最小输入电压 4.5V
同步整流器 No
输出数量 1
开关频率 150KHz
最大输出电压 -
输出类型 Fixed
通用封装 SOP-8
安装方式 贴片安装
包装方式 卷带包装

XL1509-12-EV厂商介绍

EVVOSEMI是一家高科技公司,专注于研发和生产半导体器件。公司主营产品包括集成电路、分立器件、光电器件和传感器等,广泛应用于消费电子、汽车电子、工业控制、通信设备等领域。

EVVOSEMI的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,产品性能领先于行业。
2. 品质保证:采用先进的生产设备和严格的质量控制体系,确保产品质量稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足不同应用场景的需求。
4. 快速响应:拥有专业的技术支持团队,快速响应客户需求,提供优质服务。

EVVOSEMI致力于为客户提供高性能、高可靠性的半导体器件,助力客户产品创新和市场竞争力提升。

XL1509-12-EV数据手册

厂牌 PDF简要描述 下载
EVVOSEMI/翊欧 DC-DC稳压器 EVVOSEMI/翊欧 XL1509-12-EV XL1509-12-EV数据手册

XL1509-12-EV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 0.7824
12500+ ¥ 0.7694
25000+ ¥ 0.7498
库存: 2500
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 1956
