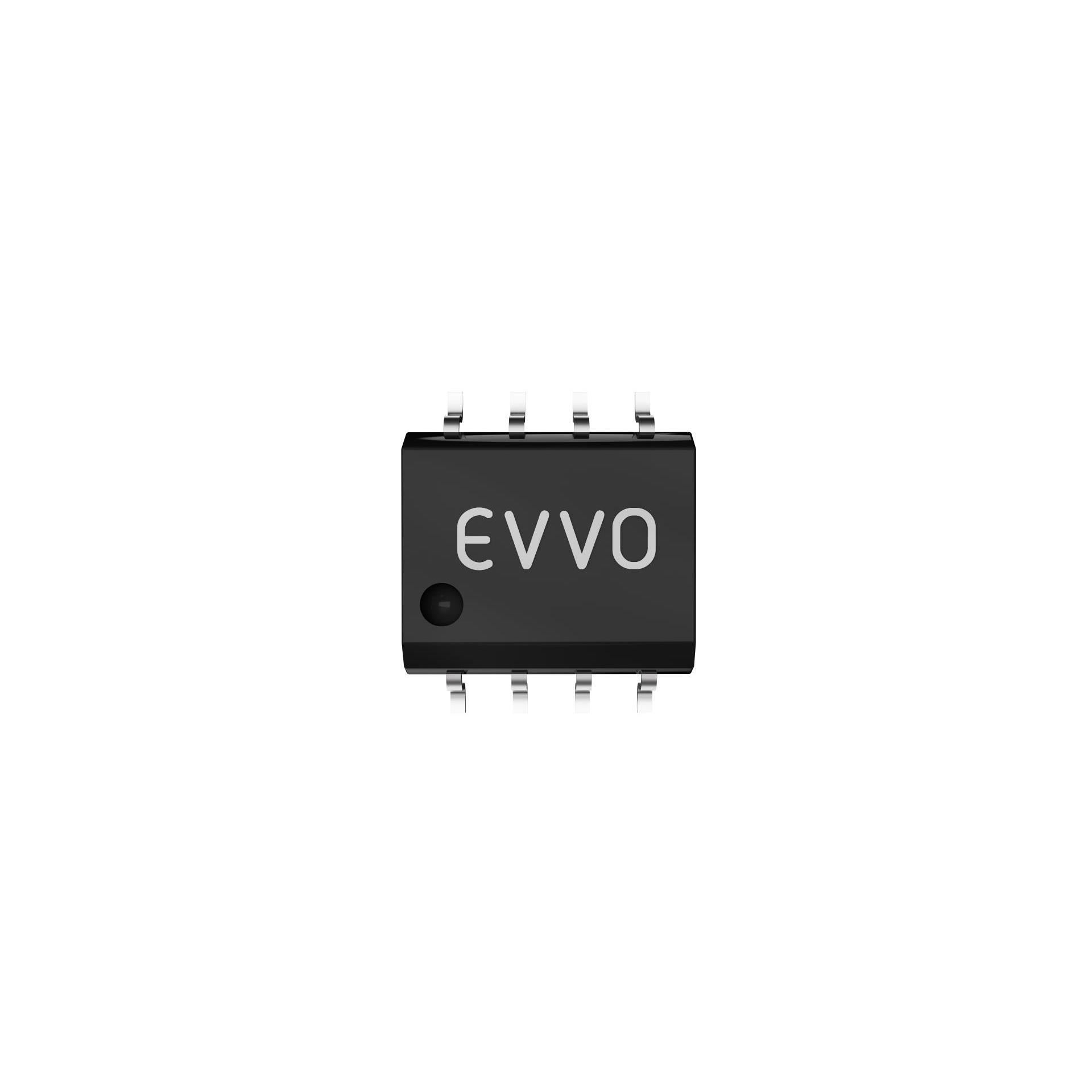

XL1509-5.0-EV

产品分类: DC-DC稳压器
厂牌: EVVOSEMI/翊欧
产品描述: Buck No 150KHz Fixed 1 5V 40V 4.5V SOP-8 贴片安装,黏合安装
供应商型号: XL1509-5.0-EV SOIC-8
供应商: 国内现货
标准整包数: 2500
EVVOSEMI/翊欧 DC-DC稳压器 XL1509-5.0-EV

XL1509-5.0-EV概述


    产品简介


    XL1509是一款固定频率PWM降压(降压)直流-直流转换器,具有高效率、低纹波和出色的线性和负载调节特性。该转换器可以驱动高达3A的负载,并且内部集成了功率晶体管。它适用于多种电子设备,如LCD显示器和电视、数字相框、机顶盒、ADSL调制解调器及通信/网络设备等。

    技术参数


    - 输入电压范围:4.5V至40V
    - 输出电压:3.3V、5V、12V或可调版本
    - 最大输出电流:3A
    - 固定开关频率:150kHz
    - 最小降额:1.5V
    - 高效性:最大效率可达90%
    - 内部集成保护功能:热关断、过流保护(一级和二级)
    - 封装形式:SOIC8

    产品特点和优势


    XL1509的主要特点是高效率和宽输入电压范围。它内部集成了电源管理功能,简化了外部电路的设计。通过内置的温度和电流保护机制,XL1509能够在极端环境下保持稳定运行。此外,其内置的频率补偿块有助于提高系统的稳定性,减少外部元件的数量。

    应用案例和使用建议


    应用案例
    1. LCD显示器和电视:XL1509可以为LCD面板提供稳定的供电,确保图像质量和亮度。
    2. 数字相框:用于为数码相框供电,保证其正常运行。
    3. 机顶盒:为机顶盒提供稳定且高效的电源,确保多媒体播放流畅。
    使用建议
    为了达到最佳性能,需要正确选择电感和输出电容。根据负载电流和输入电压的不同,可以选择不同的电感值。例如,对于3A的负载电流和40V的最大输入电压,推荐使用150μH的电感。

    兼容性和支持


    XL1509与常见的电子设备兼容,可以通过多种接口和外围电路进行集成。制造商提供了详细的文档和技术支持,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    问题1:无法启动
    解决方案:检查VIN引脚是否有正确的输入电压。如果电压低于4.5V或高于40V,可能会导致启动失败。
    问题2:输出电压不稳定
    解决方案:检查反馈回路电阻值是否正确。如果反馈电压低于1.23V或高于设定值,需要调整反馈回路的电阻值。
    问题3:过温保护
    解决方案:降低系统负载或改善散热条件。确保周围环境温度不超过125°C。

    总结和推荐


    XL1509是一款高性能的降压转换器,适用于多种电子设备。其高效率、宽输入电压范围以及丰富的保护功能使其在市场上具有较强的竞争力。推荐用户在设计相关电子产品时考虑使用XL1509。

XL1509-5.0-EV参数

参数
最小输入电压 4.5V
输出类型 Fixed
最小输出电压 5V
输出数量 1
拓扑 Buck
最大输入电压 40V
功能 Step-Down
最大输出电压 -
同步整流器 No
开关频率 150KHz
通用封装 SOP-8
安装方式 贴片安装,黏合安装
包装方式 卷带包装
