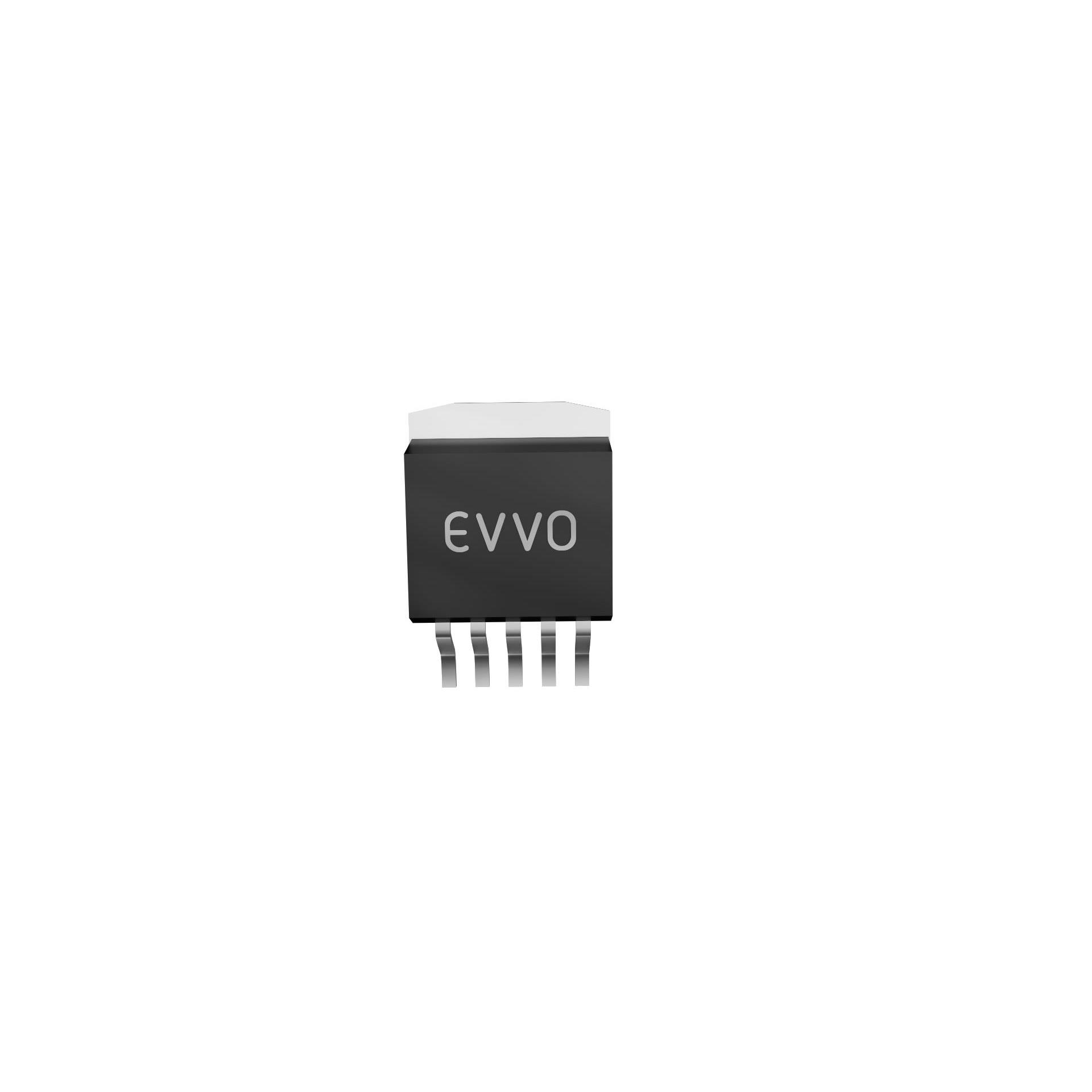

LM2596S-ADJ-EV

产品分类: DC-DC稳压器
厂牌: EVVOSEMI/翊欧
产品描述: Buck No 150KHz Adjustable 1 37V 1.2V 40V TO-263-5L 贴片安装
供应商型号: LM2596S-ADJ-EV TO-263-5
供应商: 国内现货
标准整包数: 500
EVVOSEMI/翊欧 DC-DC稳压器 LM2596S-ADJ-EV

LM2596S-ADJ-EV概述


    产品简介


    LM2596/LM2596HV系列降压电压调节器是一款高效的开关型稳压器,提供固定输出电压(3.3V、5V、12V)和可调输出电压版本。此系列产品适用于各种电子设备中的电源管理,如卡上的开关电源、正负转换器等。它们采用TO-220和TO-263封装形式,能够满足广泛的工业应用需求。

    技术参数


    - 输入电压范围:最高可达40V(HV版本为57V)
    - 输出电流:高达3A
    - 固定输出电压:3.3V、5V、12V,以及可调输出版本
    - 工作效率:典型值达80%,最大可达90%
    - 工作频率:150kHz
    - 输入输出保护:过温保护、电流限制保护
    - 反馈精度:最大±4%
    - 外部组件数量:仅需4个外部组件

    产品特点和优势


    LM2596/LM2596HV系列具备以下显著优势:
    - 高效能:高效率和小尺寸的设计使其成为空间受限应用的理想选择。
    - 易于使用:只需少量外部组件,简化了设计过程。
    - 高稳定性:通过内部频率补偿确保稳定的输出电压。
    - 多功能性:提供固定输出和可调输出两种版本,适应多种应用场景。
    - 安全保护:具备过温保护、电流限制保护等多重防护机制,提高产品可靠性。

    应用案例和使用建议


    LM2596/LM2596HV系列广泛应用于简单的高效率降压(buck)调节器、卡上的开关电源及正负电压转换器。根据实际应用场景,建议如下:
    - 电路布局:为了减少干扰和电压波动,建议将外部元件尽量靠近调节器放置,并使用接地平面或单点接地的方法来改善布线。
    - 温度控制:注意散热问题,特别是在高温环境下,可以考虑使用铜板增加热传导以帮助散热。
    - 选型指导:通过提供的设计指导表格选择合适的电感、电容等组件,确保系统性能。

    兼容性和支持


    LM2596/LM2596HV系列调节器支持标准电感器,可与多个制造商的产品兼容。同时,提供详细的文档和技术支持,包括应用指南和热模型,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题1:输入电压范围超出规范。
    - 解决方案:确保输入电压不超过40V(HV版本为57V)。
    - 问题2:输出电压不稳定。
    - 解决方案:检查反馈电阻的阻值和反馈回路是否正确连接。
    - 问题3:输入电流过大。
    - 解决方案:确保输入电容器具有足够的电流承受能力,并合理分配外部电感器的电流限制。

    总结和推荐


    LM2596/LM2596HV系列降压电压调节器以其高效的转换率、简易的设计方式以及广泛的适用性在市场上表现出色。其高稳定性和多功能性使得该产品成为众多应用场景中的首选。建议在需要高效率和高性能的电源管理系统中选用LM2596/LM2596HV系列调节器。

LM2596S-ADJ-EV参数

参数
功能 Step-Down
输出类型 Adjustable
最小输入电压 -
最大输入电压 40V
最小输出电压 1.2V
输出数量 1
开关频率 150KHz
最大输出电压 37V
同步整流器 No
拓扑 Buck
通用封装 TO-263-5L
安装方式 贴片安装
包装方式 卷带包装

LM2596S-ADJ-EV厂商介绍

EVVOSEMI是一家高科技公司,专注于研发和生产半导体器件。公司主营产品包括集成电路、分立器件、光电器件和传感器等,广泛应用于消费电子、汽车电子、工业控制、通信设备等领域。

EVVOSEMI的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,产品性能领先于行业。
2. 品质保证:采用先进的生产设备和严格的质量控制体系,确保产品质量稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足不同应用场景的需求。
4. 快速响应:拥有专业的技术支持团队,快速响应客户需求,提供优质服务。

EVVOSEMI致力于为客户提供高性能、高可靠性的半导体器件,助力客户产品创新和市场竞争力提升。

LM2596S-ADJ-EV数据手册

厂牌 PDF简要描述 下载
EVVOSEMI/翊欧 DC-DC稳压器 EVVOSEMI/翊欧 LM2596S-ADJ-EV LM2596S-ADJ-EV数据手册

LM2596S-ADJ-EV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 1.6068
2500+ ¥ 1.58
5000+ ¥ 1.5399
库存: 500
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 803.4
直接购买
加入购物车
