LM2596HVS-ADJ-EV

产品分类: DC-DC稳压器
厂牌: EVVOSEMI/翊欧
产品描述: Buck No 150KHz Adjustable 1 57V 1.2V 57V TO-263-5L 贴片安装
供应商型号: LM2596HVS-ADJ-EV TO-263-5
供应商: 国内现货
标准整包数: 500

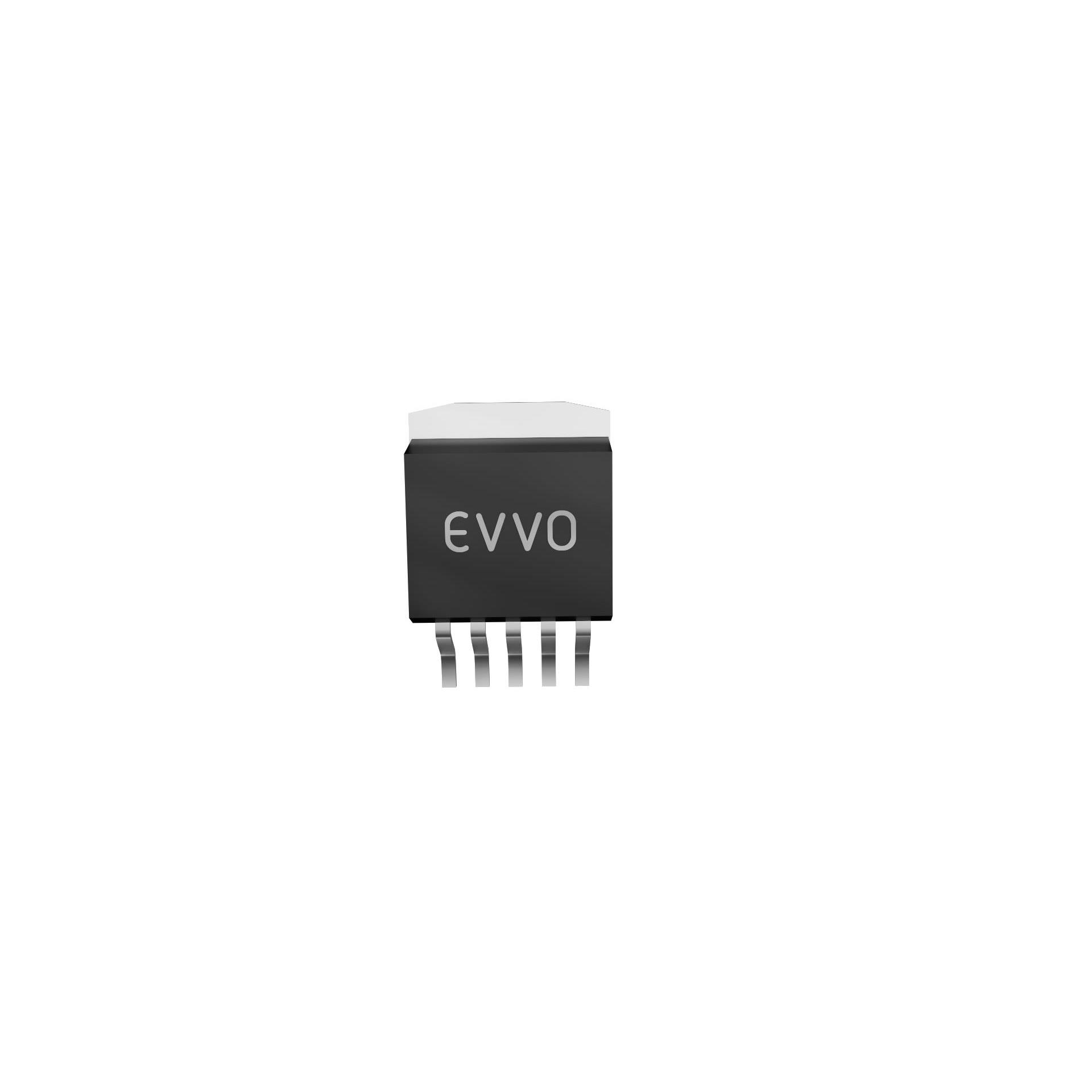

EVVOSEMI/翊欧 DC-DC稳压器 LM2596HVS-ADJ-EV

LM2596HVS-ADJ-EV概述


    产品简介


    LM2596/LM2596HV系列是专为降压(buck)开关调节器设计的一体化集成芯片。它们适用于多种应用领域,包括但不限于简单的高效率降压调节器、卡上开关调节器以及正向负转换器。此系列产品提供固定输出电压版本(3.3V、5V、12V)和可调输出电压版本,能够承受高达40V的输入电压,并且可以驱动高达3A的负载电流。

    技术参数


    | 参数 | 描述 |

    | 输出电压 | 固定:3.3V、5V、12V;可调:1.2V至37V,±4%最大误差 |
    | 输出负载电流 | 最大3A |
    | 输入电压范围 | 高压版:40V,低压版:7V至40V |
    | 开关频率 | 150 kHz(内部振荡器) |
    | 节能模式 | 典型情况下,休眠电流低至80μA |
    | 效率 | VIN = 12V时,ILOAD = 3A时的效率:3.3V(73%)、5V(80%)、12V(90%) |
    | 工作温度范围 | -40°C 至 +125°C |

    产品特点和优势


    1. 简单易用:仅需少量外部组件即可实现高效稳定的工作状态。
    2. 宽泛的应用范围:通过不同的输出电压和负载条件适应各种应用需求。
    3. 卓越的性能:具备良好的线性和负载调节特性,确保稳定输出。
    4. 保护机制完善:包含热关断、过流保护等多项自我保护功能。
    5. 高效率:得益于内部的高开关频率,能够在不同工作条件下保持较高的效率。
    6. 宽电压范围:最高承受40V的输入电压,使产品能在更广泛的环境中使用。

    应用案例和使用建议


    - 简单高效率降压调节器:LM2596/LM2596HV可以应用于需要高效率的小型电源设计中,例如物联网设备、工业控制板等。
    - 卡上开关调节器:利用该芯片进行板载设计,实现小型化和集成化。
    - 正向负转换器:该芯片也适用于需要将正电压转换为负电压的应用场景,如传感器网络。
    使用建议:
    1. 设计时考虑合适的电感值和输出电容值,以达到最佳性能。
    2. 避免反馈引脚附近的走线过长,防止干扰敏感电路。
    3. 使用低ESR铝电解或钽电解电容器作为输入旁路电容器,以减少电压瞬变和提高效率。

    兼容性和支持


    LM2596/LM2596HV系列芯片具有很好的通用性和兼容性,可以轻松与其他标准电子元器件配合使用。供应商提供了详尽的技术文档和支持服务,帮助用户快速完成设计并解决问题。

    常见问题与解决方案


    1. 输出电压不稳定:
    - 检查电感和电容是否正确选型及连接良好。
    - 确保反馈电阻选型得当,特别是R1和R2的比例。
    2. 效率低于预期:
    - 检查输入和输出电容是否满足最小电容要求。
    - 确认电感值是否适合当前的设计条件。
    3. 系统关机后无法重启:
    - 确认ON/OFF引脚的逻辑信号是否正常。

    总结和推荐


    LM2596/LM2596HV系列降压电压调节器以其高度的集成度、易于使用的特性、出色的性能和广泛的应用范围,在众多降压调节器中脱颖而出。它不仅适用于简单的高效率电源设计,还能够在各种复杂环境中保持稳定输出。因此,我们强烈推荐在各种电源管理场景中采用该系列芯片。

LM2596HVS-ADJ-EV参数

参数
输出类型 Adjustable
最小输入电压 -
最大输出电压 57V
拓扑 Buck
最大输入电压 57V
输出数量 1
最小输出电压 1.2V
功能 Step-Down
开关频率 150KHz
同步整流器 No
通用封装 TO-263-5L
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

LM2596HVS-ADJ-EV厂商介绍

EVVOSEMI是一家高科技公司,专注于研发和生产半导体器件。公司主营产品包括集成电路、分立器件、光电器件和传感器等,广泛应用于消费电子、汽车电子、工业控制、通信设备等领域。

EVVOSEMI的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,产品性能领先于行业。
2. 品质保证:采用先进的生产设备和严格的质量控制体系,确保产品质量稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足不同应用场景的需求。
4. 快速响应:拥有专业的技术支持团队,快速响应客户需求,提供优质服务。

EVVOSEMI致力于为客户提供高性能、高可靠性的半导体器件,助力客户产品创新和市场竞争力提升。

LM2596HVS-ADJ-EV数据手册

厂牌 PDF简要描述 下载
EVVOSEMI/翊欧 DC-DC稳压器 EVVOSEMI/翊欧 LM2596HVS-ADJ-EV LM2596HVS-ADJ-EV数据手册

LM2596HVS-ADJ-EV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 2.886
2500+ ¥ 2.8379
5000+ ¥ 2.7658
库存: 500
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 1443
