ESTW025A0F4Z

产品分类: DC-DC稳压器
厂牌: OMNION POWER
产品描述: 1 3.3V 75V 36V 通孔安装 57.9mm*22.8mm*7.6mm
供应商型号: SG-ESTW025A0F4Z
供应商: 国内现货
标准整包数: 1

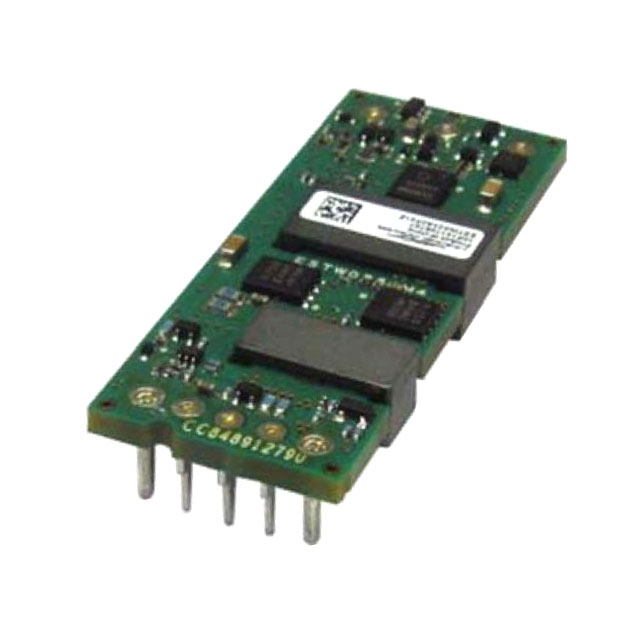

OMNION POWER DC-DC稳压器 ESTW025A0F4Z

ESTW025A0F4Z概述


    产品简介


    ESTW025A0F系列是OmniOn Power Inc.生产的第八砖型直流到直流转换器模块。它是一种隔离式DC-DC转换器,能够提供高达25A的输出电流,并在宽输入电压范围(36-75 Vdc)内提供精确调节的输出电压。此模块适用于多种应用场合,如分布式电源架构、无线网络、接入和光网络设备、企业网络(包括以太网供电PoE),以及最新的IC(如DSP、FPGA、ASIC)和微处理器供电应用。

    技术参数


    - 输入电压:连续 - 36Vdc至75Vdc;瞬时操作(≤ 100ms) - 80Vdc至100Vdc
    - 操作环境温度:-40°C至85°C
    - 存储温度:-55°C至125°C
    - 隔离电压:2250Vdc
    - 输入最大电流:2.7A
    - 额定输出电压:3.250Vdc至3.350Vdc
    - 输出电流:0A至25.0A
    - 效率:典型全负载效率为92%(Vin=48Vdc)
    - 开关频率:355kHz
    - 隔离电阻:≥30MΩ
    - 尺寸:57.9mm x 22.8mm x 8.5mm
    - 重量:22g(无散热片)

    产品特点和优势


    - 高效率:在全负载情况下达到92%的效率。
    - 宽输入电压范围:可在36-75 Vdc范围内稳定工作。
    - 过温保护:具备过温保护机制,当温度超过125°C时自动关闭。
    - 远程控制:提供正逻辑和负逻辑的远程开/关控制选项。
    - 安全认证:符合CE标准、ANSI/UL 62368-1、DIN VDE 0868-1/A11:2017及ISO 9001和ISO 14001标准。

    应用案例和使用建议


    ESTW025A0F模块广泛应用于各种复杂环境中,如分布式电源系统、无线网络和企业网络等。例如,在以太网供电(PoE)系统中,它可以作为关键的电源管理组件。在设计时,需注意确保输入电源具有低交流阻抗特性,并使用靠近模块位置的电容来提高稳定性。此外,建议在输入端加装快熔保险丝,以确保系统的安全性。

    兼容性和支持


    该模块支持冷壁冷却方式,并且与大多数现有电源架构兼容。厂商提供了详细的应用指南和技术支持,确保用户能够在不同应用环境中顺利部署该模块。对于复杂应用场景,建议与制造商沟通,以获得更专业的指导和支持。

    常见问题与解决方案


    - 问题:电源启动后输出电压不稳。
    - 解决方案:检查输入电压是否在规定范围内,确认输入端是否有足够的滤波电容。

    - 问题:模块频繁重启。
    - 解决方案:可能是过温保护触发,检查安装环境是否过于封闭导致散热不良。

    总结和推荐


    ESTW025A0F模块是一款高度可靠的DC-DC转换器,其出色的性能使其成为在各种复杂电源管理场景中的理想选择。鉴于其高效率、宽输入电压范围及全面的安全认证,我们强烈推荐使用ESTW025A0F模块,特别是在需要高可靠性电源解决方案的应用场景中。

ESTW025A0F4Z参数

参数
功能 -
最小输入电压 36V
最小输出电压 -
最大输入电压 75V
最大输出电压 3.3V
拓扑 -
输出类型 -
同步整流器 -
开关频率 -
输出数量 1
长*宽*高 57.9mm*22.8mm*7.6mm
安装方式 通孔安装
应用等级 商用级
包装方式 托盘

ESTW025A0F4Z厂商介绍

OMNION POWER是一家专注于提供电源解决方案的公司,其主营产品涵盖了多种电源设备,包括但不限于不间断电源(UPS)、电源适配器、电池和电源管理系统等。这些产品广泛应用于数据中心、工业自动化、医疗设备、通信基站等多个领域,为各种设备提供稳定、可靠的电力支持。

OMNION POWER的产品分类主要包括:

1. 不间断电源(UPS):为关键设备提供持续电力,确保在电网不稳定或停电时设备能够正常运行。
2. 电源适配器:为电子设备提供适配的电源,确保设备能够安全、高效地运行。
3. 电池:包括铅酸电池、锂电池等,用于存储电能,为设备提供备用电源。
4. 电源管理系统:监控和管理电源设备,提高能源效率,减少能耗。

OMNION POWER的优势在于:

- 高品质:提供符合国际标准的高品质电源产品。
- 技术创新:不断研发新技术,提高产品性能和可靠性。
- 定制服务:根据客户需求提供定制化的电源解决方案。
- 售后服务:提供全面的技术支持和售后服务,确保客户满意度。

OMNION POWER致力于为客户提供高效、可靠的电源解决方案,以满足不同行业和应用场景的需求。
