EBVW025A0B841Z

产品分类: DC-DC稳压器
厂牌: OMNION POWER
产品描述: 1 12V 75V 36V 通孔安装 58.4mm*22.9mm*11.1mm
供应商型号: SG-EBVW025A0B841Z
供应商: 国内现货
标准整包数: 1

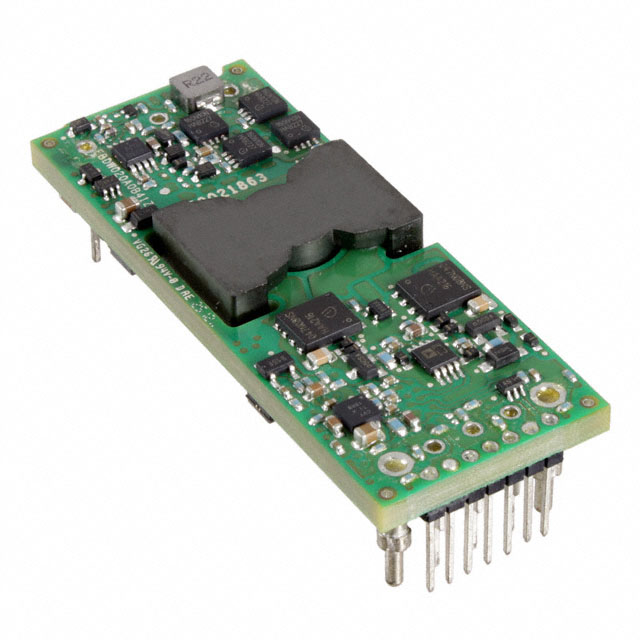

OMNION POWER DC-DC稳压器 EBVW025A0B841Z

EBVW025A0B841Z概述


    产品简介


    EBVW025A0B Barracuda® 系列 DC/DC 转换器
    EBVW025A0B 是OmniOn Power公司推出的一款高性能DC/DC转换器,专门设计用于支持9.6至12Vdc的中间总线架构(Intermediate Bus Architecture)。该系列产品特别适用于点负载(Point-of-Load, POL)转换器以及需要精密调节输出电压的应用场景。该转换器的工作电压范围为36至75Vdc,提供高达25A的输出电流和最高可达300W的输出功率。它广泛应用于电信设备、无线基站、工业设备、局域网(LANs)/广域网(WANs)、企业网络等领域,并且支持最新一代的集成电路(如DSP、FPGA、ASIC)和微处理器供电应用。

    技术参数


    - 输入电压范围: 36-75Vdc
    - 输出电流: 25A
    - 输出功率: 300W
    - 输入过压保护: 当输入电压超过设定阈值时,输出电压将关闭
    - 输出电压可编程: 5Vdc 至 15Vdc
    - 宽工作温度范围: -40°C 至 85°C
    - 绝对最大额定值:
    - 输入电压范围: -0.3至75Vdc
    - 启动时间: 40ms
    - 输入电压变化率: 10V/μs
    - 储存温度范围: -55°C 至 125°C
    - 输出电压范围: 6.0Vdc 至 13.2Vdc
    - 隔离电压: 2250Vdc
    - 远程感测电压: 0.5Vdc
    - 最大功率损耗: 300W
    - 隔离性能: 输出完全与输入隔离
    - 效率: 高达95.4%(峰值)

    产品特点和优势


    EBVW025A0B 转换器采用数字控制和同步整流技术,通过创新的封装工艺实现了高达95.4%的峰值效率。这些先进的技术使得许多应用无需外部散热器。其他标准功能包括输出过流和过压保护、过温保护以及输入欠压/过压锁存功能。此外,该模块还具有远程启停和输出电压远程感测的功能,使用户能够更灵活地配置和监控电源系统。产品的小尺寸(50.8 mm x 12.7 mm x 8.1 mm)和低轮廓使其适用于紧凑空间的应用。模块内置滤波器减少了对外部滤波器的需求,提升了系统的可靠性。

    应用案例和使用建议


    应用案例:
    - 电信设备: 配合点负载转换器为各种电信设备提供稳定电源。
    - 无线基站: 为基站中的各个电子设备提供所需的多路低压输出。
    - 工业设备: 在自动化设备中实现分布式电源架构,提高能效。
    - 数据中心: 为服务器和其他IT基础设施提供可靠电源供应。
    使用建议:
    - 在使用该模块时,应确保输入电源为低交流阻抗源,以保持系统稳定。可以采用电解电容(例如220μF)来稳定输入电压,防止系统因快速开/关循环而出现故障。
    - 对于更高功率需求的应用,可通过并联多个模块来实现。但应注意平衡各模块的负载,以保证最佳负载共享效果。
    - 使用远程感测时,应确保远程感测引脚和输出端子之间的电压差不超过0.5V。

    兼容性和支持


    EBVW025A0B 转换器经过ANSI/UL 62368-1、CAN/CSA C22.2 No. 62368-1 和 DIN VDE 0868-1/A11:2017 认证,适用于全球多个国家和地区的安全标准。此外,该模块由ISO 9001和ISO 14001认证的工厂生产,确保了高质量的产品制造过程。制造商提供了详细的技术文档和支持服务,包括安装指南、维修手册以及24小时在线技术支持。

    常见问题与解决方案


    - 问题一: 电源启动过程中遇到过电流保护。
    - 解决办法: 检查输入电压是否超出允许范围,并确认所有连接正确无误。如果问题依旧存在,可能需要更换输入保险丝。

    - 问题二: 输出电压不稳。
    - 解决办法: 检查是否有外部电磁干扰,同时确认输入电源的稳定性。若输出电压仍不稳定,尝试重新调整负载均衡。

    - 问题三: 转换器无法正常关机。
    - 解决办法: 检查远程启停信号是否正确发送。如果使用的是正逻辑,则需确保启停引脚处于高电平;如果是负逻辑,则需将其拉低。如果问题依然存在,考虑检查内部电路是否有短路现象。

    总结和推荐



    总结


    EBVW025A0B转换器凭借其高效能、高可靠性和广泛的应用范围,成为电源管理领域的优秀选择。其独特的数字控制和同步整流技术,使得系统在多种复杂环境下均能表现出色。此外,小体积和丰富的功能选项使其非常适合于各种紧凑型应用场合。
    推荐
    鉴于上述优点,我们强烈推荐EBVW025A0B转换器用于需要高效率和稳定电源的各类工业和电信项目中。无论是作为单个模块还是与其他电源设备并联使用,该转换器都将是您的理想之选。

EBVW025A0B841Z参数

参数
输出数量 1
最小输入电压 36V
最小输出电压 -
最大输入电压 75V
功能 -
最大输出电压 12V
开关频率 -
拓扑 -
同步整流器 -
输出类型 -
长*宽*高 58.4mm*22.9mm*11.1mm
安装方式 通孔安装
应用等级 商用级
包装方式 散装

EBVW025A0B841Z厂商介绍

OMNION POWER是一家专注于提供电源解决方案的公司,其主营产品涵盖了多种电源设备,包括但不限于不间断电源(UPS)、电源适配器、电池和电源管理系统等。这些产品广泛应用于数据中心、工业自动化、医疗设备、通信基站等多个领域,为各种设备提供稳定、可靠的电力支持。

OMNION POWER的产品分类主要包括:

1. 不间断电源(UPS):为关键设备提供持续电力,确保在电网不稳定或停电时设备能够正常运行。
2. 电源适配器:为电子设备提供适配的电源,确保设备能够安全、高效地运行。
3. 电池:包括铅酸电池、锂电池等,用于存储电能,为设备提供备用电源。
4. 电源管理系统:监控和管理电源设备,提高能源效率,减少能耗。

OMNION POWER的优势在于:

- 高品质:提供符合国际标准的高品质电源产品。
- 技术创新:不断研发新技术,提高产品性能和可靠性。
- 定制服务:根据客户需求提供定制化的电源解决方案。
- 售后服务:提供全面的技术支持和售后服务,确保客户满意度。

OMNION POWER致力于为客户提供高效、可靠的电源解决方案,以满足不同行业和应用场景的需求。

EBVW025A0B841Z数据手册

厂牌 PDF简要描述 下载
OMNION POWER DC-DC稳压器 OMNION POWER EBVW025A0B841Z EBVW025A0B841Z数据手册

EBVW025A0B841Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
