KSTW004A2B41-SRZ

产品分类: DC-DC稳压器
厂牌: OMNION POWER
产品描述: 1 12V 75V 36V 贴片安装,黏合安装 33mm*22.9mm*9.3mm
供应商型号: SG-KSTW004A2B41-SRZ
供应商: 国内现货
标准整包数: 1

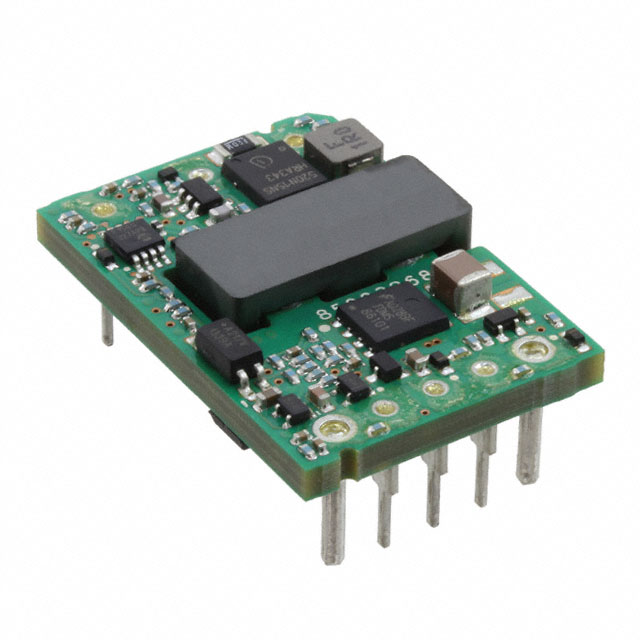

OMNION POWER DC-DC稳压器 KSTW004A2B41-SRZ

KSTW004A2B41-SRZ概述


    产品简介


    KSTW004A2B系列 是OmniOn Power Inc.生产的巴卡拉达(Barracuda)系列DC-DC转换器模块,适用于输入电压范围为36Vdc至75Vdc的环境,可提供单路精准调节的12Vdc输出电压,最大输出电流为4.2A,额定功率为50W。这些模块主要用于隔离式设计,并符合DOSA标准。模块具备高效率、宽输入电压范围和宽工作温度范围等特性,适合用于无线网络、混合电源架构、光网络设备、企业网络和工业市场等领域。

    技术参数


    - 输入电压:36Vdc - 75Vdc(连续)
    - 输出电压:12.00Vdc
    - 输出电流:4.2A
    - 额定功率:50W
    - 效率:典型值90%(在满载时)
    - 工作温度范围:-40°C 至 85°C
    - 存储温度范围:-55°C 至 125°C
    - 电气特性:
    - 输入无负载电流:40 - 50mA
    - 输入待机电流:8mA
    - 最大输入电流:1.6Adc
    - 输入反射纹波电流:峰值-峰值30mA(5Hz至20MHz,12μH源阻抗)
    - 输入纹波抑制:120Hz下60dB

    产品特点和优势


    KSTW004A2B系列DC-DC转换器模块具有以下独特功能和优势:
    - 高效率:典型效率达到90%,提高能效并降低散热需求。
    - 宽输入电压范围:支持36Vdc至75Vdc的输入电压,适应多种应用场景。
    - 紧凑尺寸:符合DOSA标准的1/16砖型设计,大小仅为33.0mm x 22.9mm x 9.3mm。
    - 内置保护功能:具备过电流、过电压、过温保护和输入欠压锁存功能,确保长期可靠运行。
    - 远程启停功能:可选正逻辑和负逻辑远程启停控制,增强灵活性。
    - 可靠性认证:符合UL、CSA、CE等多种国际认证标准。

    应用案例和使用建议


    KSTW004A2B系列广泛应用于多种领域,如无线网络、光网络设备和工业自动化等。以下是几个典型应用场景及使用建议:
    - 无线网络设备:确保在网络节点间提供稳定可靠的直流电源,尤其适用于不同电压等级的混合电源架构。
    - 光网络设备:在光通信系统中,通过稳定的电压供应保证设备的正常运行。
    - 企业网络:尤其适用于采用POE(以太网供电)的企业网络设备。
    建议在使用时注意以下几个方面:
    - 确保输入电压范围合适,避免超过额定值。
    - 安装输入保险丝以实现最大安全性。
    - 根据具体应用选择合适的封装形式(表面贴装或通孔焊接)。

    兼容性和支持


    KSTW004A2B系列DC-DC转换器模块可以与其他电子元器件无缝集成,广泛应用于多种类型的系统中。此外,OmniOn Power Inc.提供了详细的技术文档和用户指南,帮助用户更好地了解产品的安装和维护方法。如果需要进一步的技术支持,可以直接联系制造商获得专业指导。

    常见问题与解决方案


    以下是一些用户可能遇到的常见问题及其解决方案:
    - 问题1:模块启动后无法正常输出电压。
    - 解决方案:检查输入电压是否在额定范围内,确认是否存在输入电压过低或过高情况。
    - 问题2:模块工作时发出异常噪声。
    - 解决方案:检查外部电容是否满足要求(至少需要220μF),确保滤波电容配置正确。
    - 问题3:模块出现过热现象。
    - 解决方案:确认是否在规定的环境温度范围内使用,增加散热措施或调整负载以降低发热。

    总结和推荐


    综上所述,KSTW004A2B系列DC-DC转换器模块是一款高性能、多功能的产品,具有高效率、高可靠性等特点,在多种应用场景中表现出色。其独特的功能和广泛的适用性使其在市场上具备较强的竞争力。对于寻求高效、稳定电源解决方案的应用场合,推荐选用此款模块。

KSTW004A2B41-SRZ参数

参数
最小输入电压 36V
同步整流器 -
开关频率 -
最大输入电压 75V
输出类型 -
输出数量 1
拓扑 -
功能 -
最大输出电压 12V
最小输出电压 -
长*宽*高 33mm*22.9mm*9.3mm
安装方式 贴片安装,黏合安装
应用等级 商用级
包装方式 卷带包装

KSTW004A2B41-SRZ厂商介绍

OMNION POWER是一家专注于提供电源解决方案的公司,其主营产品涵盖了多种电源设备,包括但不限于不间断电源(UPS)、电源适配器、电池和电源管理系统等。这些产品广泛应用于数据中心、工业自动化、医疗设备、通信基站等多个领域,为各种设备提供稳定、可靠的电力支持。

OMNION POWER的产品分类主要包括:

1. 不间断电源(UPS):为关键设备提供持续电力,确保在电网不稳定或停电时设备能够正常运行。
2. 电源适配器:为电子设备提供适配的电源,确保设备能够安全、高效地运行。
3. 电池:包括铅酸电池、锂电池等,用于存储电能,为设备提供备用电源。
4. 电源管理系统:监控和管理电源设备,提高能源效率,减少能耗。

OMNION POWER的优势在于:

- 高品质:提供符合国际标准的高品质电源产品。
- 技术创新:不断研发新技术,提高产品性能和可靠性。
- 定制服务:根据客户需求提供定制化的电源解决方案。
- 售后服务:提供全面的技术支持和售后服务,确保客户满意度。

OMNION POWER致力于为客户提供高效、可靠的电源解决方案,以满足不同行业和应用场景的需求。

KSTW004A2B41-SRZ数据手册

厂牌 PDF简要描述 下载
OMNION POWER DC-DC稳压器 OMNION POWER KSTW004A2B41-SRZ KSTW004A2B41-SRZ数据手册
