QBDE067A0B641-PHZ

产品分类: DC-DC稳压器
厂牌: OMNION POWER
产品描述: 1 12V 60V 40V 通孔安装 58.4mm*36.8mm*12.7mm
供应商型号: SG-QBDE067A0B641-PHZ
供应商: 国内现货
标准整包数: 1
OMNION POWER DC-DC稳压器 QBDE067A0B641-PHZ

QBDE067A0B641-PHZ概述

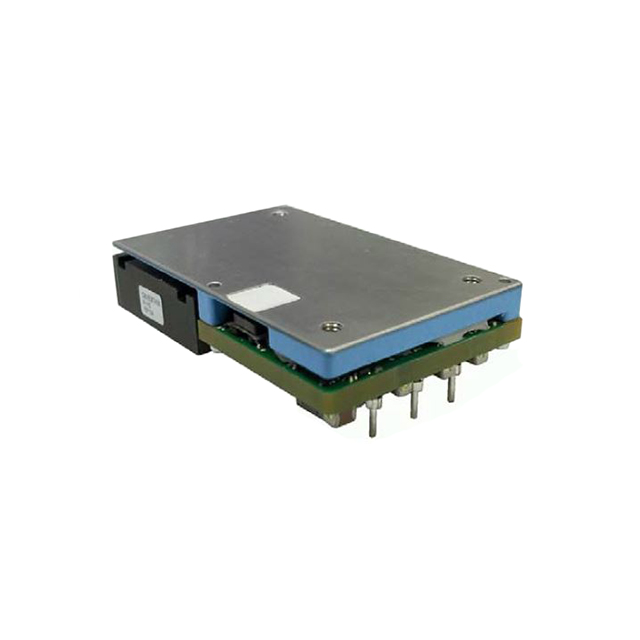

    QBDE067A0B Barracuda™ Series DC-DC Power Modules

    1. 产品简介


    QBDE067A0B Barracuda™系列直流-直流转换器是一款新一代的完全调节的直流电源模块,旨在支持12.0Vdc中间总线应用,其中多个低电压通过点负载(POL)转换器产生。此外,它还适用于需要紧密调节输出电压的各种其他应用场景。该系列产品输入电压范围为40至60Vdc,并提供高达800W的输出功率,以满载效率超过96.3%,适用于工业标准DOSA合规的四分之一砖形设计。

    2. 技术参数


    QBDE067A0B的关键技术参数如下:
    - 输入电压范围: 40Vdc 至 60Vdc
    - 最大输入电流: 22Adc(在40Vdc和最大输出电流条件下)
    - 输出功率: 最大800W
    - 输出电压: 12.0Vdc,可调
    - 输出电流: 67.0A
    - 效率: 满载时高达96.3%
    - 工作温度范围: -40°C 至 85°C
    - 隔离电压: 2250 Vdc
    - 数字接口: PMBus™ Rev.1.2 合规

    3. 产品特点和优势


    QBDE067A0B系列的优势体现在以下几个方面:
    - 数字控制: 采用同步整流技术和全调节控制拓扑结构,实现高效能转换。
    - 高效率: 在50%-90%负载下,最高效率可达96.3%。
    - 宽温度范围: 可在-40°C到85°C之间稳定工作。
    - 数字接口支持: 兼容PMBus™协议,便于系统集成和管理。
    - 保护功能: 包括过温保护、过电流/过电压保护等,确保可靠运行。

    4. 应用案例和使用建议


    QBDE067A0B广泛应用于多种领域,包括:
    - 分布式电源架构
    - 网络设备(如POE)
    - 服务器和存储应用
    - 超级计算机
    - 自动测试设备
    使用建议:
    - 在安装时,确保电源模块连接到低交流阻抗源,并且电解电容Cin(ESR<0.7W)接近电源模块安装位置。
    - 遵循安全标准进行安装,特别是针对非选择性低压电器(SELV)的应用场景,确保输入和输出端的安全接地。

    5. 兼容性和支持


    - 兼容性: 该产品符合DOSA标准,与各种设备兼容。
    - 支持: 厂商提供包括安装指南、技术文档在内的全面支持。

    6. 常见问题与解决方案


    - 问题1: 输入电压超出范围
    - 解决方案: 使用外部熔丝保护,选择额定值在30A以内的快熔。
    - 问题2: 输出电压不稳定
    - 解决方案: 确保负载电容正确配置,并检查输入源的稳定性和噪声水平。

    7. 总结和推荐


    QBDE067A0B Barracuda™系列直流-直流转换器凭借其高效的性能、广泛的适用范围和强大的保护机制,在多种工业和商业应用场景中表现出色。对于需要高效率和稳定输出的场合,强烈推荐使用此产品。

QBDE067A0B641-PHZ参数

参数
最大输入电压 60V
最大输出电压 12V
最小输出电压 -
同步整流器 -
拓扑 -
开关频率 -
输出类型 -
最小输入电压 40V
输出数量 1
功能 -
长*宽*高 58.4mm*36.8mm*12.7mm
安装方式 通孔安装
应用等级 商用级
包装方式 盒装

QBDE067A0B641-PHZ厂商介绍

OMNION POWER是一家专注于提供电源解决方案的公司,其主营产品涵盖了多种电源设备,包括但不限于不间断电源(UPS)、电源适配器、电池和电源管理系统等。这些产品广泛应用于数据中心、工业自动化、医疗设备、通信基站等多个领域,为各种设备提供稳定、可靠的电力支持。

OMNION POWER的产品分类主要包括:

1. 不间断电源(UPS):为关键设备提供持续电力,确保在电网不稳定或停电时设备能够正常运行。
2. 电源适配器:为电子设备提供适配的电源,确保设备能够安全、高效地运行。
3. 电池:包括铅酸电池、锂电池等,用于存储电能,为设备提供备用电源。
4. 电源管理系统:监控和管理电源设备,提高能源效率,减少能耗。

OMNION POWER的优势在于:

- 高品质:提供符合国际标准的高品质电源产品。
- 技术创新:不断研发新技术,提高产品性能和可靠性。
- 定制服务:根据客户需求提供定制化的电源解决方案。
- 售后服务:提供全面的技术支持和售后服务,确保客户满意度。

OMNION POWER致力于为客户提供高效、可靠的电源解决方案,以满足不同行业和应用场景的需求。

QBDE067A0B641-PHZ数据手册

厂牌 PDF简要描述 下载
OMNION POWER DC-DC稳压器 OMNION POWER QBDE067A0B641-PHZ QBDE067A0B641-PHZ数据手册

QBDE067A0B641-PHZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
