QBDW025A0B641-PHZ

产品分类: DC-DC稳压器
厂牌: OMNION POWER
产品描述: 1 12V 75V 36V 通孔安装 58.4mm*36.8mm*12.6mm
供应商型号: SG-QBDW025A0B641-PHZ
供应商: 国内现货
标准整包数: 1

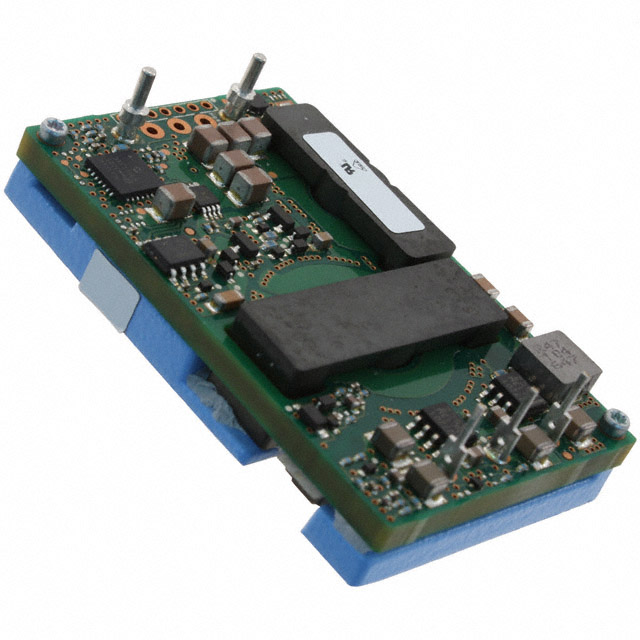

OMNION POWER DC-DC稳压器 QBDW025A0B641-PHZ

QBDW025A0B641-PHZ概述

    QBDW025A0B Barracuda系列DC-DC转换器技术手册

    产品简介


    QBDW025A0B Barracuda系列是OmniOn Power公司推出的一系列新型DC-DC电源模块,适用于9.6至12Vdc的中间总线应用。这些模块设计用于多种需要多个低压输出的应用场景,例如服务器、存储系统、网络设备以及风扇装配系统等。它们能够在输入电压范围为36至75Vdc的情况下提供高达25A的输出电流,输出电压范围为8.1Vdc至12Vdc。这些模块采用行业标准的四分之一砖(quarter brick)封装,尺寸为58.4mm x 36.8mm x 11.7mm。

    技术参数


    - 输入电压范围:36Vdc 至 75Vdc
    - 输出电流:最高25A
    - 输出电压范围:8.1Vdc 至 12.03Vdc
    - 高效峰值:超过96%
    - 宽温度范围:-40°C 至 85°C
    - 尺寸:58.4 mm x 36.8 mm x 11.7 mm
    - 重量:无基板选项时47.4克,带基板选项时66.4克
    - 保护功能:过流、过压、过温、输入欠压和过压锁存
    - 接口:PMBus接口,支持远程控制和感测

    产品特点和优势


    1. 高效能:在12Vdc输出时效率可达96%以上,大大降低了功率损耗,减少了对散热的需求。
    2. 高可靠性:内置数字控制和同步整流技术,确保稳定可靠运行。
    3. 多功能接口:支持PMBus接口,可以实现远程控制和监控,方便集成到复杂系统中。
    4. 宽输入电压范围:能够适应不同的供电环境,适用性强。
    5. 全面保护机制:具备多种保护功能,如过流、过压、过温保护等,提高了系统的安全性。

    应用案例和使用建议


    QBDW025A0B系列产品广泛应用于服务器、存储系统和网络设备等领域。例如,在服务器系统中,这些模块可以为各个组件提供稳定的低电压供电。使用建议如下:
    1. 负载平衡:对于多个模块并联运行的情况,可以考虑通过设置适当的偏置电压来实现负载均衡。
    2. 外部滤波器:虽然内部已经包含了滤波功能,但根据具体应用场景,可以增加外部滤波器以进一步降低噪声。
    3. 远程控制:利用PMBus接口进行远程监控和控制,可以实现更精细的操作和管理。

    兼容性和支持


    - 兼容性:QBDW025A0B模块与多种PMBus主机兼容,便于集成到不同系统中。
    - 支持和维护:OmniOn Power提供详尽的技术文档和支持服务,包括在线帮助和故障排除指南。此外,模块设计符合RoHS和REACH标准,确保环保合规。

    常见问题与解决方案


    1. 问题:电源模块启动延迟时间过长。
    - 解决方法:检查PMBus配置,调整Tdelay参数以优化启动速度。
    2. 问题:输出电压波动较大。
    - 解决方法:确认输入电容和负载连接正确,必要时增加外部滤波器。
    3. 问题:过温保护频繁触发。
    - 解决方法:检查散热措施是否到位,确保良好的热管理。

    总结和推荐


    综上所述,QBDW025A0B Barracuda系列DC-DC转换器具有高效能、高可靠性和多功能接口等显著优点,适用于多种应用场景。其宽输入电压范围、可靠的保护机制以及优秀的环境适应能力使其在市场上具备较强的竞争力。强烈推荐在需要稳定低压电源供应的应用场景中使用此产品。

QBDW025A0B641-PHZ参数

参数
同步整流器 -
输出类型 -
最小输入电压 36V
开关频率 -
输出数量 1
最小输出电压 -
功能 -
最大输出电压 12V
拓扑 -
最大输入电压 75V
长*宽*高 58.4mm*36.8mm*12.6mm
安装方式 通孔安装
应用等级 商用级
包装方式 托盘

QBDW025A0B641-PHZ厂商介绍

OMNION POWER是一家专注于提供电源解决方案的公司,其主营产品涵盖了多种电源设备,包括但不限于不间断电源(UPS)、电源适配器、电池和电源管理系统等。这些产品广泛应用于数据中心、工业自动化、医疗设备、通信基站等多个领域,为各种设备提供稳定、可靠的电力支持。

OMNION POWER的产品分类主要包括:

1. 不间断电源(UPS):为关键设备提供持续电力,确保在电网不稳定或停电时设备能够正常运行。
2. 电源适配器:为电子设备提供适配的电源,确保设备能够安全、高效地运行。
3. 电池:包括铅酸电池、锂电池等,用于存储电能,为设备提供备用电源。
4. 电源管理系统:监控和管理电源设备,提高能源效率,减少能耗。

OMNION POWER的优势在于:

- 高品质:提供符合国际标准的高品质电源产品。
- 技术创新:不断研发新技术,提高产品性能和可靠性。
- 定制服务:根据客户需求提供定制化的电源解决方案。
- 售后服务:提供全面的技术支持和售后服务,确保客户满意度。

OMNION POWER致力于为客户提供高效、可靠的电源解决方案,以满足不同行业和应用场景的需求。

QBDW025A0B641-PHZ数据手册

厂牌 PDF简要描述 下载
OMNION POWER DC-DC稳压器 OMNION POWER QBDW025A0B641-PHZ QBDW025A0B641-PHZ数据手册
