QSVW035A0B41Z

产品分类: DC-DC稳压器
厂牌: OMNION POWER
产品描述: 1 12V 75V 36V 通孔安装 50.8mm*36.8mm*10.8mm
供应商型号: SG-QSVW035A0B41Z
供应商: 国内现货
标准整包数: 1

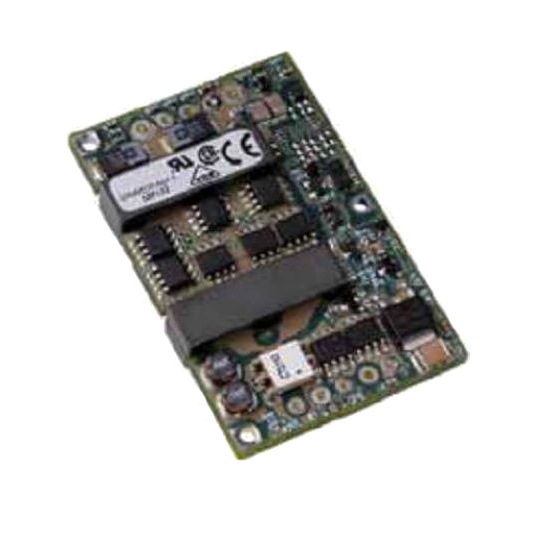

OMNION POWER DC-DC稳压器 QSVW035A0B41Z

QSVW035A0B41Z概述


    产品简介


    QSVW035A0B Barracuda系列电源模块是新一代的DC-DC转换器,专门设计用于支持9.6至12Vdc的中间总线应用。在这些应用中,多个低电压通常由点负载(Point of Load, POL)转换器生成。此外,该产品还适用于其他需要严格调节输出电压的应用场合,如分布式电源架构、服务器和存储系统、网络设备(包括PoE应用)、风扇组件及其他需要高精度输出电压的系统。

    技术参数


    - 输入电压范围: 36Vdc至75Vdc
    - 输出电流: 最大可达35A
    - 输出电压调节: 6.0Vdc至13.2Vdc
    - 工作效率: 高达96%,在12Vdc输出时效率达到95%
    - 隔离电压: 2250Vdc
    - 工作温度范围: -40°C 至 85°C
    - 尺寸: 58.4mm x 36.8 mm x 10.7 mm (2.30in x 1.45 in x0.42 in)
    - 输入过电压保护: 输入电压超过阈值时,输出电压将关闭

    产品特点和优势


    QSVW035A0B系列具备多个关键特点和优势:
    - 高效能: 高达96%的工作效率,减少能量损失,降低热耗散,很多应用中不需要额外散热器。
    - 宽输入电压范围: 36Vdc至75Vdc,适应广泛的电源输入需求。
    - 严格输出电压调节: 输出电压在整个输入电压范围内保持稳定。
    - 内置保护机制: 包括过电流保护、过电压保护、温度保护和欠压/过压锁定保护,确保系统的安全运行。
    - 符合多项标准: 满足RoHS、REACH、ANSI/UL、CE、ETSI和ISO等多重行业标准。

    应用案例和使用建议


    QSVW035A0B模块广泛应用于电信、数据中心、网络基础设施和工业控制等领域。以电信领域为例,由于其高效率和稳定性的特性,特别适合于电信基站的电源管理。为了获得最佳性能,建议进行适当的电源管理,例如在输入端安装合适的滤波器和稳压装置。同时,在使用过程中注意遵循制造商的安全指南,特别是在高温环境下要确保适当的散热措施。

    兼容性和支持


    QSVW035A0B电源模块具有很高的兼容性,能够与多种标准接口和系统无缝集成。制造商提供了一系列的技术支持服务,包括详尽的产品文档、故障排除指南和在线技术支持。为确保系统的安全运行,建议使用25A快熔保险丝保护输入电源,并遵守相关的安全标准和要求。

    常见问题与解决方案


    1. 问:在高输入电压下,如何避免输入过电压保护被触发?
    - 解决方案:确保输入电压不超过最大额定值75Vdc。如果需要更高的输入电压,可考虑使用电压降压电路或分压电路。
    2. 问:如何优化输出电压纹波和噪声?
    - 解决方案:增加外部电容器容量,特别是选择更大容量的聚合物电容器,这有助于改善输出电压纹波和噪声表现。

    总结和推荐


    综上所述,QSVW035A0B Barracuda系列电源模块凭借其高效、稳定的性能和广泛的适用范围,成为高性能电源解决方案的理想选择。特别是在电信和数据中心应用中,其卓越的可靠性使其成为许多企业的首选。因此,强烈推荐使用这款产品来满足高要求的电源管理需求。

QSVW035A0B41Z参数

参数
最大输入电压 75V
拓扑 -
最小输入电压 36V
输出类型 -
最大输出电压 12V
同步整流器 -
功能 -
最小输出电压 -
输出数量 1
开关频率 -
长*宽*高 50.8mm*36.8mm*10.8mm
安装方式 通孔安装
应用等级 商用级
包装方式 托盘

QSVW035A0B41Z厂商介绍

OMNION POWER是一家专注于提供电源解决方案的公司,其主营产品涵盖了多种电源设备,包括但不限于不间断电源(UPS)、电源适配器、电池和电源管理系统等。这些产品广泛应用于数据中心、工业自动化、医疗设备、通信基站等多个领域,为各种设备提供稳定、可靠的电力支持。

OMNION POWER的产品分类主要包括:

1. 不间断电源(UPS):为关键设备提供持续电力,确保在电网不稳定或停电时设备能够正常运行。
2. 电源适配器:为电子设备提供适配的电源,确保设备能够安全、高效地运行。
3. 电池:包括铅酸电池、锂电池等,用于存储电能,为设备提供备用电源。
4. 电源管理系统:监控和管理电源设备,提高能源效率,减少能耗。

OMNION POWER的优势在于:

- 高品质:提供符合国际标准的高品质电源产品。
- 技术创新:不断研发新技术,提高产品性能和可靠性。
- 定制服务:根据客户需求提供定制化的电源解决方案。
- 售后服务:提供全面的技术支持和售后服务,确保客户满意度。

OMNION POWER致力于为客户提供高效、可靠的电源解决方案,以满足不同行业和应用场景的需求。

QSVW035A0B41Z数据手册

厂牌 PDF简要描述 下载
OMNION POWER DC-DC稳压器 OMNION POWER QSVW035A0B41Z QSVW035A0B41Z数据手册
