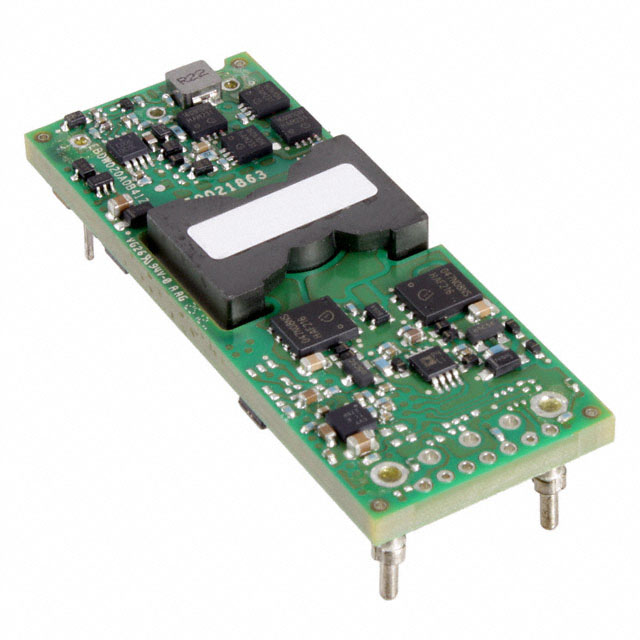

EBVW020A0B1Z

产品分类: DC-DC稳压器
厂牌: OMNION POWER
产品描述: 1 12V 75V 36V 通孔安装 58.4mm*22.9mm*11.1mm
供应商型号: SG-EBVW020A0B1Z
供应商: 国内现货
标准整包数: 1
OMNION POWER DC-DC稳压器 EBVW020A0B1Z

EBVW020A0B1Z概述

    EBVW020A0B Barracuda 系列 DC-DC 转换器电源模块

    产品简介


    EBVW020A0B系列是OmniOn Power公司推出的新型DC/DC电源模块,专为中间总线电压应用设计,支持9.6至12Vdc输入电压。该系列产品采用先进的数字控制技术、同步整流技术和创新的封装技术,以提供高达95.4%的峰值效率。EBVW020A0B系列可在36到75Vdc的输入电压范围内工作,并可提供高达20A的输出电流和240W的输出功率。该模块适用于分布式电源架构、服务器和存储系统、网络设备(包括Power over Ethernet (PoE))以及其他需要严格输出电压调节的应用场合。

    技术参数


    - 输入电压范围:36-75Vdc
    - 最大输入电流:7Adc(VIN = 0V 到 75V)
    - 无负载输入电流:50mA(VIN = 48Vdc,IO = 0A,模块启用)
    - 待机电流:25mA(VIN = 48Vdc,模块禁用)
    - 外部输入电容:100μF
    - 启动瞬态电流:1A2s
    - 输入端纹波电流:900mArms(测量于模块输入引脚,最大输入电容为220μF,5Hz到20MHz,VIN = 48V,IO = IO,max)
    - 输入反射纹波电流(峰峰值):24mAP-P(5Hz到20MHz,12μH源阻抗,VIN = 48V,IO = IO,max)
    - 输入纹波抑制率(120Hz):50dB
    - 隔离电阻:10MΩ
    - 隔离电压:2250Vdc
    - 工作温度范围:-40°C 至 85°C
    - 存储温度范围:-55°C 至 125°C
    - 效率:最高95.4%(VIN = 12Vdc,负载为55%-90%时)
    - 输出电压范围:6.0Vdc 至 13.2Vdc
    - 动态负载响应时间:峰值偏差小于750mV,调节时间小于800μs

    产品特点和优势


    EBVW020A0B系列具有以下显著特点和优势:
    - 符合RoHS指令2011/65/EU及其修订指令(EU)2015/863
    - 兼容再流焊工艺,易于组装
    - 高效率,95.4%的峰值效率确保了低功耗和热管理需求
    - 宽输入电压范围(36-75Vdc),适用多种应用场合
    - 集成了输出过流、过压保护,温度保护等安全特性
    - 输出完全隔离,便于配置不同的极性和接地连接

    应用案例和使用建议


    EBVW020A0B系列适用于各种复杂的应用场合,例如:
    - 分布式电源架构中的中间总线转换
    - 服务器和存储系统的电源管理
    - 网络设备(如PoE交换机)
    使用建议:
    - 使用低感性源阻抗以确保稳定性
    - 配备适当的输入滤波电容以减缓快速开/关循环的影响
    - 在高感性环境中需特别注意输入端的滤波处理

    兼容性和支持


    EBVW020A0B系列支持多种标准接口,兼容其他电子元器件或设备。厂商提供技术支持和维护服务,确保客户在使用过程中能够获得及时的帮助。

    常见问题与解决方案


    常见问题及其解决方案:
    - 问题:启动时输出电压不稳定
    解决方案:确保所有输入端子已正确接地,且符合相关安全标准要求。
    - 问题:温度过高导致模块关闭
    解决方案:检查散热装置是否正常工作,必要时增加外部散热措施。

    总结和推荐


    EBVW020A0B系列DC/DC转换器在性能、可靠性和灵活性方面表现出色,能够满足多种复杂应用的需求。其高效能、宽输入电压范围及集成的安全保护机制使其成为市场上极具竞争力的产品。强烈推荐在需要严格输出电压调节的应用场合使用此产品。

EBVW020A0B1Z参数

参数
同步整流器 -
最小输入电压 36V
功能 -
最小输出电压 -
最大输出电压 12V
拓扑 -
开关频率 -
输出数量 1
输出类型 -
最大输入电压 75V
长*宽*高 58.4mm*22.9mm*11.1mm
安装方式 通孔安装
应用等级 商用级
包装方式 散装

EBVW020A0B1Z厂商介绍

OMNION POWER是一家专注于提供电源解决方案的公司,其主营产品涵盖了多种电源设备,包括但不限于不间断电源(UPS)、电源适配器、电池和电源管理系统等。这些产品广泛应用于数据中心、工业自动化、医疗设备、通信基站等多个领域,为各种设备提供稳定、可靠的电力支持。

OMNION POWER的产品分类主要包括:

1. 不间断电源(UPS):为关键设备提供持续电力,确保在电网不稳定或停电时设备能够正常运行。
2. 电源适配器:为电子设备提供适配的电源,确保设备能够安全、高效地运行。
3. 电池:包括铅酸电池、锂电池等,用于存储电能,为设备提供备用电源。
4. 电源管理系统:监控和管理电源设备,提高能源效率,减少能耗。

OMNION POWER的优势在于:

- 高品质:提供符合国际标准的高品质电源产品。
- 技术创新:不断研发新技术,提高产品性能和可靠性。
- 定制服务:根据客户需求提供定制化的电源解决方案。
- 售后服务:提供全面的技术支持和售后服务,确保客户满意度。

OMNION POWER致力于为客户提供高效、可靠的电源解决方案,以满足不同行业和应用场景的需求。

EBVW020A0B1Z数据手册

厂牌 PDF简要描述 下载
OMNION POWER DC-DC稳压器 OMNION POWER EBVW020A0B1Z EBVW020A0B1Z数据手册
