JRCS016A0S4-HZ

产品分类: DC-DC稳压器
厂牌: OMNION POWER
产品描述: 1 18.5V~60V 18.5V 85V 18V 通孔安装 60.7mm*57.7mm*13mm
供应商型号: SG-JRCS016A0S4-HZ
供应商: 国内现货
标准整包数: 1

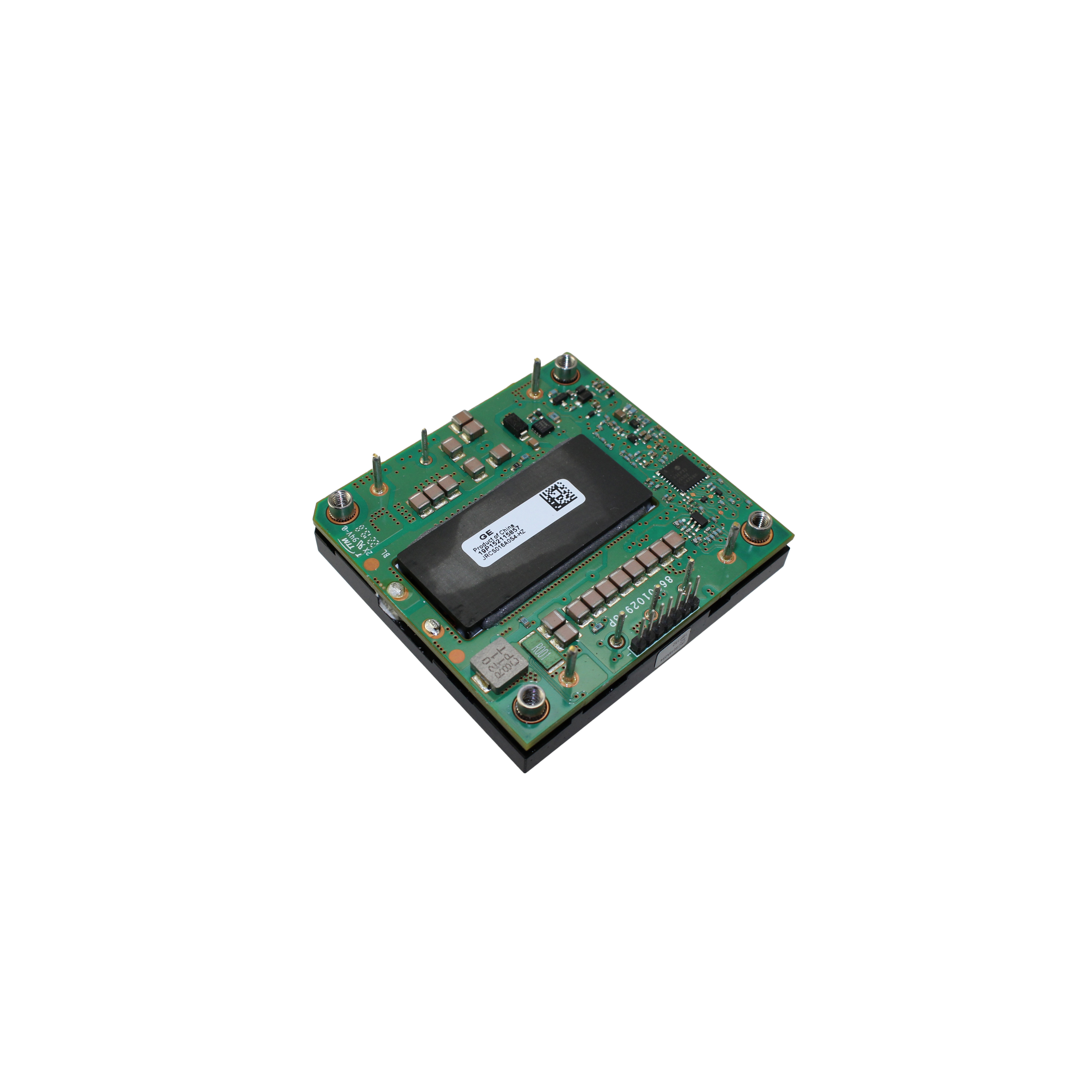

OMNION POWER DC-DC稳压器 JRCS016A0S4-HZ

JRCS016A0S4-HZ概述

    JRCS016 非隔离 DC-DC 升压降压电源模块

    产品简介


    JRCS016 是一款非隔离式直流-直流电源模块,能够在广泛的输入电压范围内(18Vdc 至 85Vdc)提供稳定的输出电压(18.5Vdc 至 60Vdc),最大输出功率可达 400W。该模块采用先进的电力电子技术,实现了高效的能量转换和多功能的控制接口。JRCS016 广泛应用于交通运输、工业自动化和通信系统等领域。

    技术参数


    - 输入电压范围:18Vdc 至 85Vdc
    - 输出电压范围:18.5Vdc 至 60Vdc
    - 最大输出功率:400W
    - 最大输入电流:26.0A
    - 输入无负载电流:70mA
    - 效率:高达 95% (输出为 52Vdc)
    - 工作温度范围:-40°C 至 85°C
    - 存储温度范围:-55°C 至 125°C
    - 外形尺寸:57.7 x 60.7 x 12.95 mm(2.27 in. x 2.39 in. x 0.51 in.)

    产品特点和优势


    1. 宽输入电压范围:18Vdc 至 85Vdc,适用于多种电压输入系统。
    2. 可编程输出电压:可通过电阻调整输出电压,范围在 18.5Vdc 至 60Vdc。
    3. 远程开/关控制:支持远程开关控制,方便系统集成。
    4. 过电流保护:自动进入间歇模式,避免电流过载。
    5. 过温保护:自动关闭,当温度超过 120°C 时重启。
    6. 符合 RoHS 和 REACH 规范:满足环保要求。
    7. 行业标准尺寸:半砖型设计,便于安装。
    8. 宽温度适应性:可在极端环境下工作,满足严苛的环境要求。

    应用案例和使用建议


    JRCS016 广泛应用于交通运输、工业自动化和通信设备等领域。例如,在电信基站中,它可用于从-48V 直流电源提供 48V 输出;在工业控制系统中,它可以作为冗余电源备份。建议在高温环境中使用散热片或强制风冷,以保证模块正常运行。

    兼容性和支持


    该模块支持 PMBus 接口,可以轻松实现与监控系统的集成。制造商提供了详细的文档和技术支持,确保用户能够高效地使用该产品。

    常见问题与解决方案


    - Q1: 输入电压波动较大时如何保证输出稳定?
    A1: 增加外部滤波电容,减少输入电压波动的影响。建议在输入端放置陶瓷电容或低 ESR 电解电容,以改善动态响应。

    - Q2: 输出电流不足怎么办?
    A2: 检查电路连接是否正确,确保输入电压和负载在允许范围内。若需要更高电流,可以通过并联多个模块来实现。

    总结和推荐


    JRCS016 非隔离 DC-DC 升压降压电源模块凭借其宽输入电压范围、高效率和良好的稳定性,成为各种应用的理想选择。尤其适合需要高可靠性、宽输入电压范围的场合。综合考虑其优异的性能和广泛的应用场景,强烈推荐使用 JRCS016。

JRCS016A0S4-HZ参数

参数
开关频率 -
拓扑 -
功能 -
最小输入电压 18V
输出数量 1
最小输出电压 18.5V
输出类型 -
同步整流器 -
最大输入电压 85V
最大输出电压 18.5V~60V
长*宽*高 60.7mm*57.7mm*13mm
安装方式 通孔安装
应用等级 商用级
包装方式 托盘

JRCS016A0S4-HZ厂商介绍

OMNION POWER是一家专注于提供电源解决方案的公司,其主营产品涵盖了多种电源设备,包括但不限于不间断电源(UPS)、电源适配器、电池和电源管理系统等。这些产品广泛应用于数据中心、工业自动化、医疗设备、通信基站等多个领域,为各种设备提供稳定、可靠的电力支持。

OMNION POWER的产品分类主要包括:

1. 不间断电源(UPS):为关键设备提供持续电力,确保在电网不稳定或停电时设备能够正常运行。
2. 电源适配器:为电子设备提供适配的电源,确保设备能够安全、高效地运行。
3. 电池:包括铅酸电池、锂电池等,用于存储电能,为设备提供备用电源。
4. 电源管理系统:监控和管理电源设备,提高能源效率,减少能耗。

OMNION POWER的优势在于:

- 高品质:提供符合国际标准的高品质电源产品。
- 技术创新:不断研发新技术,提高产品性能和可靠性。
- 定制服务:根据客户需求提供定制化的电源解决方案。
- 售后服务:提供全面的技术支持和售后服务,确保客户满意度。

OMNION POWER致力于为客户提供高效、可靠的电源解决方案,以满足不同行业和应用场景的需求。

JRCS016A0S4-HZ数据手册

厂牌 PDF简要描述 下载
OMNION POWER DC-DC稳压器 OMNION POWER JRCS016A0S4-HZ JRCS016A0S4-HZ数据手册
