QBDW033A0B41-HZ

产品分类: DC-DC稳压器
厂牌: OMNION POWER
产品描述: 1 12V 75V 36V 通孔安装 58.4mm*36.8mm*12.6mm
供应商型号: SG-QBDW033A0B41-HZ
供应商: 国内现货
标准整包数: 1

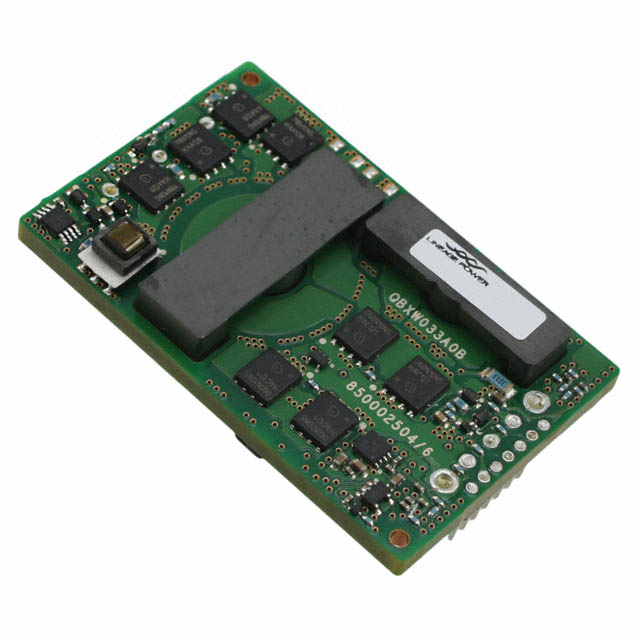

OMNION POWER DC-DC稳压器 QBDW033A0B41-HZ

QBDW033A0B41-HZ概述


    产品简介


    QBDW033A0B Barracuda系列是通用电气公司推出的全新一代直流-直流转换器模块,适用于分布式电源架构和中间总线电压应用。其主要功能包括高效的电力转换(最高可达96%的峰值效率)、广泛的输入电压范围(36至75Vdc)、高达33Adc的输出电流和400W的输出功率。这些特性使其广泛应用于服务器和存储系统、网络设备、风扇组装以及其他需要高精度调节输出电压的应用场景。

    技术参数


    - 输入电压范围: 36-75Vdc
    - 输出电压: 12.0Vdc, 33A, 400W
    - 最大输入电流: 12Adc
    - 效率:
    - 95.3% 在12Vdc, 30%到100%额定输出时
    - 95.8% 在40%到75%额定输出时
    - 输出电压调整范围: 8.1Vdc至13.2Vdc
    - 工作温度范围: -40°C 至 85°C
    - 隔离电压: 2250Vdc
    - 封装尺寸: 58.4mm x 36.8mm x 11.7mm(2.30英寸 x 1.45英寸 x 0.46英寸)
    - 保护功能: 过温保护、过流保护、过压保护、输入欠压锁定、输出过压锁定

    产品特点和优势


    QBDW033A0B Barracuda系列具有以下显著特点和优势:
    - 高效率: 超过95.3%的效率使功耗降至最低,许多应用场景下无需额外散热措施。
    - 广泛的适用性: 宽泛的输入电压范围和大电流输出能力,适用于多种工业和电信设备。
    - 数字接口: 支持PMBus™ Rev.1.2标准,提供远程监测和控制功能。
    - 坚固耐用: 符合多项国际安全认证,如UL 62368-1、CAN/CSA C22.2 No. 62368-1等。
    - 远程调节: 可通过远程信号进行启停控制和输出电压调整,增强了系统的灵活性。

    应用案例和使用建议


    应用案例
    1. 服务器和存储系统: QBDW033A0B系列可用于数据中心的服务器和存储系统,确保高可靠性及高效能的电源供应。
    2. 网络设备: 在复杂的网络环境中,该模块可用于各种路由器、交换机和其他设备,保障稳定可靠的电力供给。
    3. 风扇组装: 对于要求高精度电压调节的应用,如风扇控制系统,该模块可以提供精准稳定的输出。
    使用建议
    - 安装和连接: 确保与低阻抗输入源连接,并尽量减少接触电阻以避免测量误差。
    - 安全考虑: 按照UL、ANSI/UL 62368-1和CAN/CSA C22.2 No. 62368-1等安全标准进行安装,确保符合所有安全要求。
    - 外部电容: 建议在模块输入端放置100μF的电解电容(ESR<0.7Ω@100kHz),并视情况增加330μF电容,特别是在快速开关周期下。

    兼容性和支持


    - 兼容性: QBDW033A0B Barracuda系列兼容广泛的应用场景,可与多种设备和系统无缝对接。
    - 支持和维护: 制造商提供详尽的技术文档和支持,包括应用指南、安装手册和技术支持服务。对于任何复杂的应用需求,用户可以联系制造商获取专业指导。

    常见问题与解决方案


    1. 问题: 模块无法正常启动。
    - 解决方案: 检查输入电压是否在36-75Vdc范围内,并确保所有连接正确无误。若问题依旧,参考PMBus™ Rev.1.2标准进行远程调试。

    2. 问题: 输出电压不稳定。
    - 解决方案: 检查输出负载是否超出限制,调整输入电压至额定范围。如果仍存在问题,建议联系技术支持。
    3. 问题: 输出电流不足。
    - 解决方案: 确认模块是否已满负荷运行,检查外部电容是否足够且接线正确。如有必要,可以尝试更换更大容量的电容或提高输入电压。

    总结和推荐


    综上所述,QBDW033A0B Barracuda系列以其卓越的性能、广泛的适用性和强大的支持系统,在分布式电源架构、中间总线电压应用以及各类网络设备中表现出色。其高效、可靠的设计使其成为众多应用的理想选择。强烈推荐使用此款模块,尤其是在需要高效、稳定电源供应的场合。

QBDW033A0B41-HZ参数

参数
最大输出电压 12V
拓扑 -
功能 -
同步整流器 -
开关频率 -
输出类型 -
输出数量 1
最小输入电压 36V
最大输入电压 75V
最小输出电压 -
长*宽*高 58.4mm*36.8mm*12.6mm
安装方式 通孔安装
应用等级 商用级
包装方式 托盘

QBDW033A0B41-HZ厂商介绍

OMNION POWER是一家专注于提供电源解决方案的公司,其主营产品涵盖了多种电源设备,包括但不限于不间断电源(UPS)、电源适配器、电池和电源管理系统等。这些产品广泛应用于数据中心、工业自动化、医疗设备、通信基站等多个领域,为各种设备提供稳定、可靠的电力支持。

OMNION POWER的产品分类主要包括:

1. 不间断电源(UPS):为关键设备提供持续电力,确保在电网不稳定或停电时设备能够正常运行。
2. 电源适配器:为电子设备提供适配的电源,确保设备能够安全、高效地运行。
3. 电池:包括铅酸电池、锂电池等,用于存储电能,为设备提供备用电源。
4. 电源管理系统:监控和管理电源设备,提高能源效率,减少能耗。

OMNION POWER的优势在于:

- 高品质:提供符合国际标准的高品质电源产品。
- 技术创新:不断研发新技术,提高产品性能和可靠性。
- 定制服务:根据客户需求提供定制化的电源解决方案。
- 售后服务:提供全面的技术支持和售后服务,确保客户满意度。

OMNION POWER致力于为客户提供高效、可靠的电源解决方案,以满足不同行业和应用场景的需求。

QBDW033A0B41-HZ数据手册

厂牌 PDF简要描述 下载
OMNION POWER DC-DC稳压器 OMNION POWER QBDW033A0B41-HZ QBDW033A0B41-HZ数据手册

QBDW033A0B41-HZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
