EVW010A0B41-HZ

产品分类: DC-DC稳压器
厂牌: OMNION POWER
产品描述: 1 12V 75V 36V 通孔安装 57.9mm*22.9mm*7.8mm
供应商型号: SG-EVW010A0B41-HZ
供应商: 国内现货
标准整包数: 1

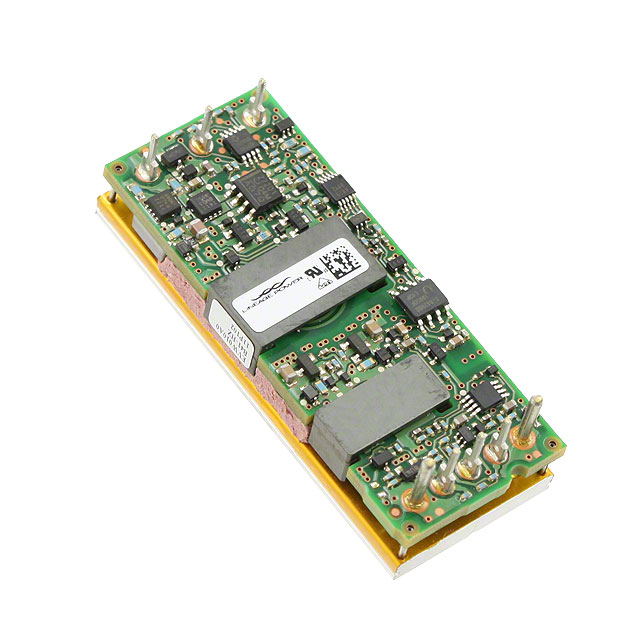

OMNION POWER DC-DC稳压器 EVW010A0B41-HZ

EVW010A0B41-HZ概述

    GE EVW010A0B Series (Eighth-Brick) DC-DC Power Modules

    产品简介


    GE的EVW010A0B系列(第八块砖)是紧凑型隔离式DC-DC转换器模块,适用于36至75Vdc输入电压范围,可提供高达10A的输出电流和精准的12.0Vdc输出电压。该产品广泛应用于分布式电源架构、无线网络、接入和光纤网络设备及企业网络中的以太网供电(PoE)等领域。

    技术参数


    - 输入电压范围:36-75Vdc
    - 输出电压:12.0Vdc
    - 输出电流:10A
    - 效率:典型满载效率为93.5%
    - 尺寸:57.9mm x 22.9mm x 7.8mm
    - 工作温度范围:-40°C 至 85°C
    - 电气特性:具备输入过/欠压保护、输出过流/过压保护、过温保护等功能
    - 输入反射纹波电流(峰值到峰值):20mAp-p
    - 稳压精度:输出电压调节范围80%至110%Vo,nom
    - 隔离耐压:2250Vdc

    产品特点和优势


    1. 符合RoHS和REACH标准,环保无铅。
    2. 工业标准DOSA兼容,节省空间。
    3. 高效率:93.5%满载效率。
    4. 带有正负远程启停逻辑选项,便于灵活应用。
    5. 具备完善的保护机制,如输入欠压锁定、过温保护等,确保可靠运行。

    应用案例和使用建议


    该模块适合在各种复杂的应用环境中使用,例如分布式电源系统、无线网络基站等。设计时应注意:
    - 在高负载情况下,使用低阻抗源来保证系统的稳定性。
    - 采用外部熔断器保护,确保系统安全。
    - 远程感应功能有助于减少配电损耗,但要确保实际应用中的总功率不超过最大额定值。

    兼容性和支持


    - 兼容铅或无铅焊接环境。
    - 支持多种封装形式,方便不同应用场景的需求。
    - 厂商提供ISO9001和ISO14001认证的制造设施,确保产品质量。

    常见问题与解决方案


    1. 问题:启动延迟时间过长。
    - 解决方法:确保输入电压在模块启动前至少持续1秒,或者使用延时继电器控制输入电压。
    2. 问题:输入电流过大导致模块损坏。
    - 解决方法:在输入端安装合适的熔断器进行电流限制,如推荐的8A时间延迟熔断器。

    总结和推荐


    综上所述,GE EVW010A0B系列直流转换器模块具有出色的性能和可靠性,能够满足严苛的应用需求。该产品适用于需要高效能、稳定输出电压的场景。对于追求高性能和可靠性的客户来说,这款模块是一个值得考虑的选择。在选购和应用过程中,建议仔细阅读技术手册,确保合理配置和使用,从而最大化发挥其潜力。

EVW010A0B41-HZ参数

参数
最大输入电压 75V
最小输入电压 36V
开关频率 -
拓扑 -
输出数量 1
最大输出电压 12V
同步整流器 -
最小输出电压 -
输出类型 -
功能 -
长*宽*高 57.9mm*22.9mm*7.8mm
安装方式 通孔安装
应用等级 商用级
包装方式 托盘

EVW010A0B41-HZ厂商介绍

OMNION POWER是一家专注于提供电源解决方案的公司,其主营产品涵盖了多种电源设备,包括但不限于不间断电源(UPS)、电源适配器、电池和电源管理系统等。这些产品广泛应用于数据中心、工业自动化、医疗设备、通信基站等多个领域,为各种设备提供稳定、可靠的电力支持。

OMNION POWER的产品分类主要包括:

1. 不间断电源(UPS):为关键设备提供持续电力,确保在电网不稳定或停电时设备能够正常运行。
2. 电源适配器:为电子设备提供适配的电源,确保设备能够安全、高效地运行。
3. 电池:包括铅酸电池、锂电池等,用于存储电能,为设备提供备用电源。
4. 电源管理系统:监控和管理电源设备,提高能源效率,减少能耗。

OMNION POWER的优势在于:

- 高品质:提供符合国际标准的高品质电源产品。
- 技术创新:不断研发新技术,提高产品性能和可靠性。
- 定制服务:根据客户需求提供定制化的电源解决方案。
- 售后服务:提供全面的技术支持和售后服务,确保客户满意度。

OMNION POWER致力于为客户提供高效、可靠的电源解决方案,以满足不同行业和应用场景的需求。

EVW010A0B41-HZ数据手册

厂牌 PDF简要描述 下载
OMNION POWER DC-DC稳压器 OMNION POWER EVW010A0B41-HZ EVW010A0B41-HZ数据手册

EVW010A0B41-HZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
