JRCS016A0S64-HZ

产品分类: DC-DC稳压器
厂牌: OMNION POWER
产品描述: 1 18.5V~60V 18.5V 85V 18V 通孔安装 60.7mm*57.7mm*13mm
供应商型号: SG-JRCS016A0S64-HZ
供应商: 国内现货
标准整包数: 1

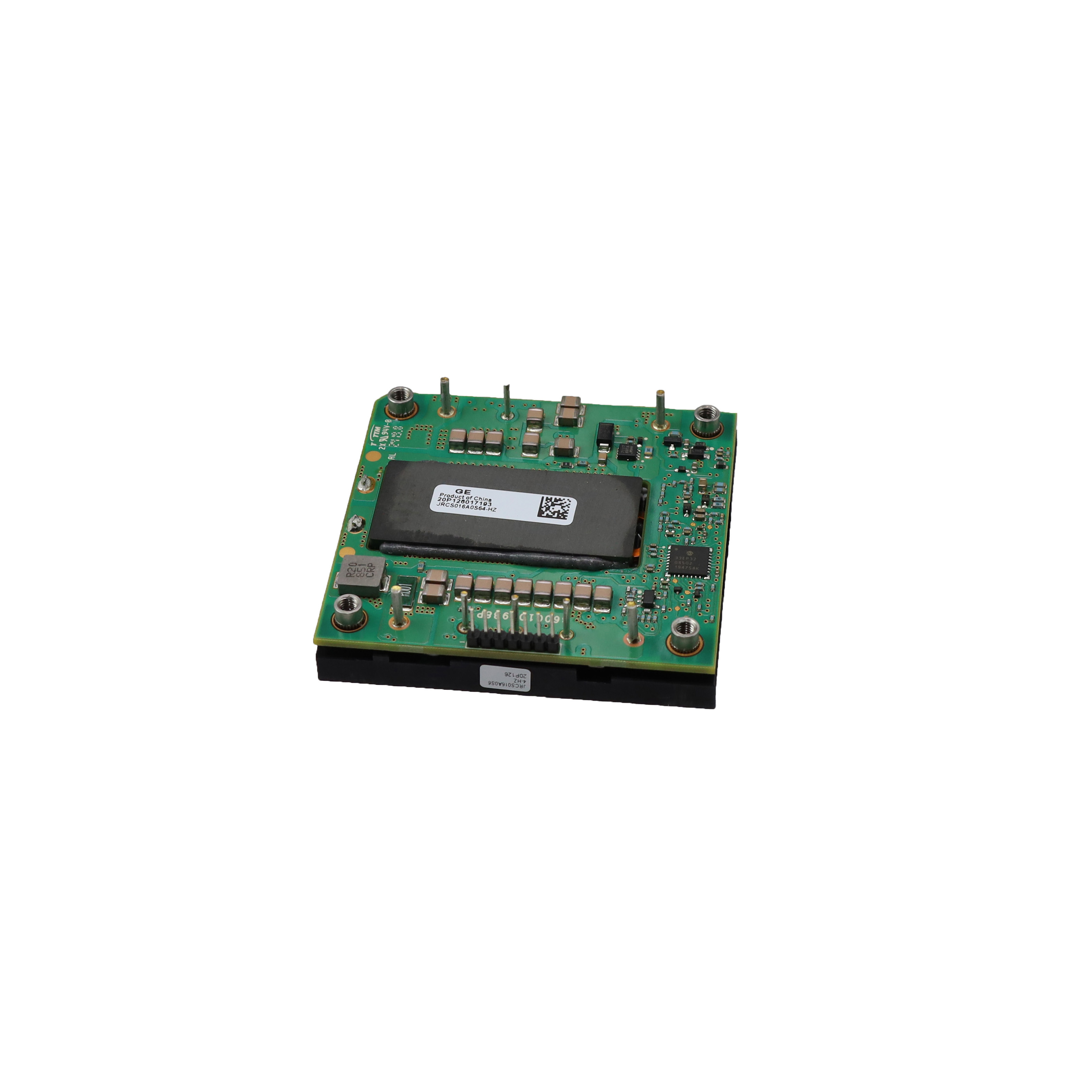

OMNION POWER DC-DC稳压器 JRCS016A0S64-HZ

JRCS016A0S64-HZ概述

    JRCS016 - 非隔离式DC-DC降压和升压电源模块

    1. 产品简介


    JRCS016是一款非隔离式模块,能够提供可低于、等于或高于输入电压的输出电压(具备降压和升压功能)。它适用于交通运输、工业应用和电信设备等多种场合。该模块支持18至85V的输入电压范围,在此范围内可以提供18.5V至60V的输出电压,最大输出功率可达400W。此外,该模块还具备远程启停、可调输出电压、过流保护和过温保护等功能。

    2. 技术参数


    - 输入电压范围:18Vdc至85Vdc
    - 输出电压范围:18.5Vdc至60Vdc
    - 最大输出功率:400W
    - 最大输入电流:26.0Adc
    - 输入无负载电流:70mA
    - 输入待机电流:27mA
    - 启动延时:90毫秒(逻辑低输入)
    - 输出电流限制:最大输出电流的110%
    - 输出短路电流:最大输出电流的2.0A
    - 效率:最高可达90%
    - 开关频率:220kHz
    - 工作温度范围:-40°C至85°C
    - 存储温度范围:-55°C至125°C

    3. 产品特点和优势


    - 宽输入电压范围:18Vdc至85Vdc,适应多种电源环境。
    - 灵活的输出电压设置:可通过编程设定18.5Vdc至60Vdc的输出电压。
    - 高效率:最高效率可达90%,降低能源损耗。
    - 过流和过温保护:内置保护机制,确保长期稳定运行。
    - 数字接口:支持PMBus接口,便于远程监控和管理。
    - 行业标准尺寸:符合半砖尺寸标准,易于安装和集成。

    4. 应用案例和使用建议


    - 交通运输:适用于电动汽车、火车等交通工具的电源系统,确保稳定可靠的电力供应。
    - 工业应用:可用于各种工业自动化设备,如机器人、传感器等,确保设备的正常运行。
    - 电信设备:适用于通信基站、数据中心等场所,提供稳定可靠的电源保障。
    使用建议:
    - 在设计电路时,需注意输入和输出滤波电容的选择,以减少输出纹波并提高动态响应能力。
    - 建议使用陶瓷电容或低ESR电解电容来降低输入电压纹波。
    - 根据具体应用需求,适当增加输出滤波电容,以进一步降低输出纹波和噪声。

    5. 兼容性和支持


    - 兼容性:JRCS016模块符合RoHS和REACH环保指令,适用于多种工业标准。
    - 支持和服务:OmniOn Power Inc. 提供全面的技术支持和售后服务,确保用户能够顺利使用和维护产品。

    6. 常见问题与解决方案


    - 问题1:模块无法启动。
    - 解决方案:检查输入电压是否在18Vdc至85Vdc范围内,确保电源连接正确。
    - 问题2:输出电压不稳定。
    - 解决方案:检查输出电容是否符合要求,适当调整输出滤波电容值。
    - 问题3:模块过热。
    - 解决方案:检查散热措施是否到位,确保模块在允许的工作温度范围内运行。

    7. 总结和推荐


    JRCS016是一款功能强大、性能稳定的非隔离式DC-DC电源模块,适用于多种应用场景。其宽输入电压范围、高效率、多重保护功能使其在市场上具有较强的竞争力。对于需要稳定电源的应用场合,强烈推荐使用JRCS016模块。

JRCS016A0S64-HZ参数

参数
拓扑 -
最大输出电压 18.5V~60V
同步整流器 -
最大输入电压 85V
最小输出电压 18.5V
输出类型 -
功能 -
最小输入电压 18V
输出数量 1
开关频率 -
长*宽*高 60.7mm*57.7mm*13mm
安装方式 通孔安装
应用等级 商用级
包装方式 托盘

JRCS016A0S64-HZ厂商介绍

OMNION POWER是一家专注于提供电源解决方案的公司,其主营产品涵盖了多种电源设备,包括但不限于不间断电源(UPS)、电源适配器、电池和电源管理系统等。这些产品广泛应用于数据中心、工业自动化、医疗设备、通信基站等多个领域,为各种设备提供稳定、可靠的电力支持。

OMNION POWER的产品分类主要包括:

1. 不间断电源(UPS):为关键设备提供持续电力,确保在电网不稳定或停电时设备能够正常运行。
2. 电源适配器:为电子设备提供适配的电源,确保设备能够安全、高效地运行。
3. 电池:包括铅酸电池、锂电池等,用于存储电能,为设备提供备用电源。
4. 电源管理系统:监控和管理电源设备,提高能源效率,减少能耗。

OMNION POWER的优势在于:

- 高品质:提供符合国际标准的高品质电源产品。
- 技术创新:不断研发新技术,提高产品性能和可靠性。
- 定制服务:根据客户需求提供定制化的电源解决方案。
- 售后服务:提供全面的技术支持和售后服务,确保客户满意度。

OMNION POWER致力于为客户提供高效、可靠的电源解决方案,以满足不同行业和应用场景的需求。

JRCS016A0S64-HZ数据手册

厂牌 PDF简要描述 下载
OMNION POWER DC-DC稳压器 OMNION POWER JRCS016A0S64-HZ JRCS016A0S64-HZ数据手册

JRCS016A0S64-HZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
