QBVW033A0B41-IHZ

产品分类: DC-DC稳压器
厂牌: OMNION POWER
产品描述: 1 12V 75V 36V 通孔安装 58.4mm*36.8mm*12.6mm
供应商型号: SG-QBVW033A0B41-IHZ
供应商: 国内现货
标准整包数: 1
OMNION POWER DC-DC稳压器 QBVW033A0B41-IHZ

QBVW033A0B41-IHZ概述


    产品简介

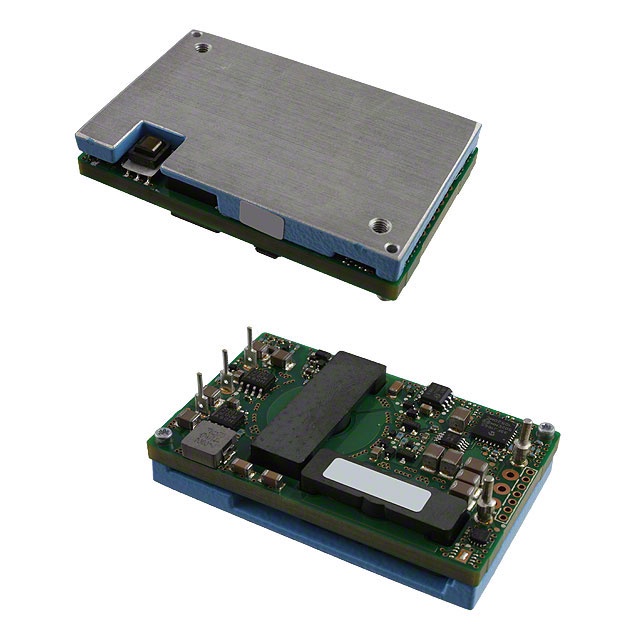

    QBVW033A0B 是OmniOn公司Barracuda系列的一部分,是一款高效能的DC-DC转换模块。这款转换器适用于需要高精度输出电压的分布式电源架构(Distributed Power Architectures)应用,例如中间总线电压应用、服务器和存储系统、网络设备(包括支持Power over Ethernet的应用),以及风扇组装和其他需要紧密电压调节的系统。该产品采用行业标准的DOSA(Distributed-Outlining Surface Area)封装,尺寸为58.4mm x 36.8mm x 11.7mm(2.30in x 1.45in x 0.46in),并能够提供高达33.0A的电流和400W的功率。

    技术参数


    输入参数:
    - 输入电压范围:36Vdc 至 75Vdc
    - 最大输入电流:12Adc
    - 内置无负载电流:80mA
    - 输入耐压:-0.3V 至 75Vdc
    输出参数:
    - 输出电压:12.0Vdc
    - 输出电流:最大可达33.0A
    - 额定输出功率:400W
    - 效率:在满载情况下超过95.5%
    - 输出电压纹波和噪声:小于200mVpk-pk
    保护功能:
    - 过温保护:-40°C 至 85°C的工作温度范围
    - 过电流保护:最高可承受40Adc
    - 过电压保护:当输出电压超过设定值时,自动关闭以保护模块
    - 输入过电压和欠压保护
    隔离参数:
    - I/O隔离电压:2250Vdc

    产品特点和优势


    1. 高效能:具备高达95.5%的效率,特别是在满载条件下。
    2. 宽输入电压范围:支持从36Vdc到75Vdc的广泛输入电压范围,确保适应多种不同的应用场景。
    3. 紧凑设计:遵循DOSA标准,尺寸小巧,易于集成。
    4. 严格的电压调节:具有出色的电压调节能力,即使在宽泛的输入电压范围内也能保持稳定的输出电压。
    5. 丰富的保护机制:内置过流、过温及过压保护,保障设备安全运行。
    6. 远程控制:提供负逻辑远程开关控制选项,增强灵活性。

    应用案例和使用建议


    应用案例:
    - 中间总线电压转换,用于分布式电源架构中的多点供电。
    - 服务器和存储系统的内部电源转换。
    - 网络设备中的PoE(Power over Ethernet)应用。
    使用建议:
    - 在使用过程中,应严格遵守电源连接规范,特别是输入源阻抗的选择,以确保系统的稳定运行。
    - 针对不同应用场景,合理选择电压调节参数,以达到最佳的转换效果。

    兼容性和支持


    该产品与大多数主流网络设备和服务器兼容,并且符合多项国际标准,如RoHS、REACH、ANSI/UL# 62368-1、CE认证等。OmniOn公司提供详尽的技术支持和维护服务,确保客户能够顺利部署和维护产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 无法启动 | 检查输入电源电压是否在规定范围内;确认远程控制信号正确连接。 |
    | 输出电压不稳 | 检查输入电容和输出电容是否合适;确认输出负载是否超出规定范围。 |
    | 过热保护启动 | 检查散热设计是否足够;降低负载至安全范围内。 |

    总结和推荐


    QBVW033A0B DC-DC转换器凭借其卓越的性能、灵活的应用配置以及全面的安全保护功能,在各类服务器、存储系统以及网络设备中表现出色。其紧凑的设计和高效的能量转换使其成为现代电源设计的理想选择。综上所述,我们强烈推荐此产品给所有需要高效、可靠电源解决方案的工程师和技术采购人员。

QBVW033A0B41-IHZ参数

参数
最大输出电压 12V
同步整流器 -
最小输入电压 36V
输出数量 1
最小输出电压 -
拓扑 -
输出类型 -
功能 -
最大输入电压 75V
开关频率 -
长*宽*高 58.4mm*36.8mm*12.6mm
安装方式 通孔安装
应用等级 商用级
包装方式 托盘

QBVW033A0B41-IHZ厂商介绍

OMNION POWER是一家专注于提供电源解决方案的公司,其主营产品涵盖了多种电源设备,包括但不限于不间断电源(UPS)、电源适配器、电池和电源管理系统等。这些产品广泛应用于数据中心、工业自动化、医疗设备、通信基站等多个领域,为各种设备提供稳定、可靠的电力支持。

OMNION POWER的产品分类主要包括:

1. 不间断电源(UPS):为关键设备提供持续电力,确保在电网不稳定或停电时设备能够正常运行。
2. 电源适配器:为电子设备提供适配的电源,确保设备能够安全、高效地运行。
3. 电池:包括铅酸电池、锂电池等,用于存储电能,为设备提供备用电源。
4. 电源管理系统:监控和管理电源设备,提高能源效率,减少能耗。

OMNION POWER的优势在于:

- 高品质:提供符合国际标准的高品质电源产品。
- 技术创新:不断研发新技术,提高产品性能和可靠性。
- 定制服务:根据客户需求提供定制化的电源解决方案。
- 售后服务:提供全面的技术支持和售后服务,确保客户满意度。

OMNION POWER致力于为客户提供高效、可靠的电源解决方案,以满足不同行业和应用场景的需求。

QBVW033A0B41-IHZ数据手册

厂牌 PDF简要描述 下载
OMNION POWER DC-DC稳压器 OMNION POWER QBVW033A0B41-IHZ QBVW033A0B41-IHZ数据手册
