40IMX15-15-15-8G

产品分类: DC-DC稳压器
厂牌: BEL POWER
产品描述: 300KHz DC,Fixed 2 15V 75V 16.8V 通孔安装 50.8mm*40.6mm*10.5mm
供应商型号: 40IMX15-15-15-8G
供应商: Master
标准整包数: 1

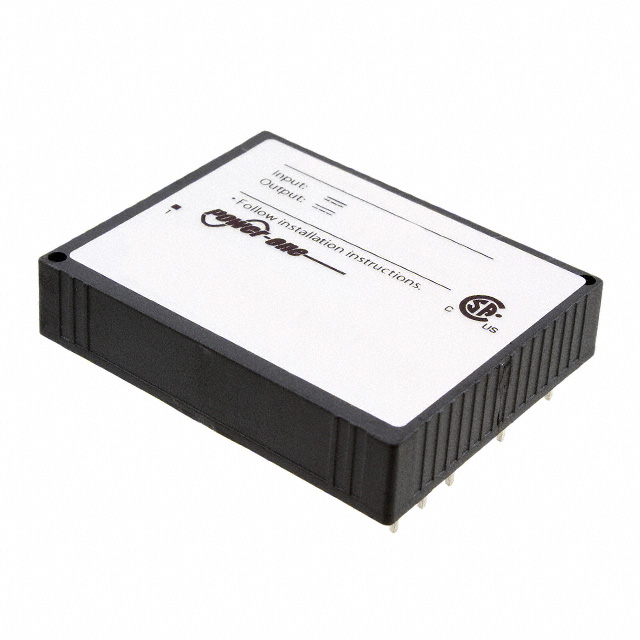

BEL POWER DC-DC稳压器 40IMX15-15-15-8G

40IMX15-15-15-8G概述


    产品简介


    IMX15 / IMY15 / IMS15 系列 15 瓦 DC-DC 转换器
    IMX15、IMY15 和 IMS15 系列是板载可安装的 15 瓦 DC-DC 转换器,专为最新的行业需求和标准设计。这些转换器特别适用于移动或固定应用领域,如运输、铁路、工业或电信,特别是在存在变化输入电压或高瞬态电压的情况下。该系列产品提供单输出和双输出(电隔离)两种型号,输出电压范围从 3.3 到 48 V。通过外部分流功能,负载可以灵活分配。这些转换器具备多种特性,如高效输入和输出滤波、高效率、高可靠性及优秀的动态响应,广泛应用于多种工业场景。

    技术参数


    输入数据
    - 输入电压范围:8.4 至 150 VDC
    - 启动时间:0.25 至 0.8 秒
    - 开关频率:约 300 kHz
    - 启动输入电压:7.5 至 42.5 V(具体取决于型号)
    - 反向极性保护:内置抑制二极管
    输出数据
    - 输出电压范围:3.3 至 48 VDC
    - 额定输出功率:最高 15 W
    - 过压保护:1500 至 3000 VAC I/O 电压耐受测试
    - 恒定电流:双输出模式下,一个输出的最大恒定电流为 1.8 A
    工作环境
    - 工作温度范围:-40°C 至 85°C
    - 尺寸:51.0 x 10.5 x 40.6 mm

    产品特点和优势


    - 宽输入电压范围:IMX15 系列支持高达 150 VDC 的输入电压,能够适应各种输入条件。
    - 灵活的负载分配:采用灵活的负载分布功能,允许在双输出模型上灵活分配负载。
    - 高效能:典型的效率达到 86%,确保长时间运行下的稳定性和可靠性。
    - 安全认证:符合 UL/CSA 60950-1 和 IEC/EN 62368-1 标准的安全要求。
    - 坚固耐用:内置热保护和机械设计,适合在极端环境下使用。

    应用案例和使用建议


    应用场景:
    - 移动设备:车辆电源系统,电信设备等。
    - 固定设施:数据中心,工厂自动化系统等。
    使用建议:
    - 在极端高温环境下使用时,确保有足够的通风以保持良好散热。
    - 在启动过程中,建议使用外部滤波器以减少启动电流的影响。
    - 根据负载需求选择合适的型号,确保不超出额定输出功率。

    兼容性和支持


    - 兼容性:IMX15 系列与多种电子元件和设备兼容,适用于分布式电源系统。
    - 技术支持:制造商提供全面的技术支持和售后服务,包括详细的安装说明和故障排除指南。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动困难 | 检查输入电压是否在正常范围内,确认外部滤波器正确连接。 |
    | 输出电压不稳定 | 检查负载是否超出额定值,调整外部电阻或电压源来校正输出电压。 |
    | 发热严重 | 检查散热设计是否合理,确保良好的通风环境。 |

    总结和推荐


    IMX15、IMY15 和 IMS15 系列 15 瓦 DC-DC 转换器以其宽泛的输入电压范围、高效的性能、可靠的负载分配能力以及全面的安全认证,在众多工业应用中表现出色。对于需要在复杂电源环境中工作的设备,这些转换器是一个非常理想的选择。总体来说,我们强烈推荐这些转换器用于需要高效能和高可靠性的应用场景。

40IMX15-15-15-8G参数

参数
最小输出电压 -
最大输入电压 75V
开关频率 300KHz
最大输出电压 15V
功能 -
输出类型 DC,Fixed
最小输入电压 16.8V
输出数量 2
同步整流器 -
拓扑 -
长*宽*高 50.8mm*40.6mm*10.5mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

40IMX15-15-15-8G厂商介绍

BEL POWER(贝尔电源)是一家全球领先的电源解决方案供应商,专注于为各种应用提供高效、可靠的电源转换产品。公司主营产品包括:

1. AC/DC电源转换器:用于将交流电转换为直流电,广泛应用于工业自动化、医疗设备、通信基站等领域。
2. DC/DC转换器:将一种直流电压转换为另一种直流电压,常用于电信、*事、****等高要求环境。
3. 电源模块:提供定制化的电源解决方案,适用于需要特定电压和电流输出的场合。
4. 电源适配器:为各种电子设备提供外部电源,如笔记本电脑、手机充电器等。

BEL POWER的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,确保产品性能领先。
- 质量保证:严格的质量控制流程,确保产品可靠性和耐用性。
- 定制服务:提供定制化解决方案,满足客户特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和本地支持。

BEL POWER致力于为客户提供高效、节能的电源解决方案,以支持其业务的持续发展和技术进步。

40IMX15-15-15-8G数据手册

厂牌 PDF简要描述 下载
BEL POWER DC-DC稳压器 BEL POWER 40IMX15-15-15-8G 40IMX15-15-15-8G数据手册

40IMX15-15-15-8G封装设计

查看详情并下载
Symbol
Footprint
3D Model
