EC2SB-24D12S

产品分类: DC-DC稳压器
厂牌: CINCON/台湾幸康
产品描述: 350KHz Fixed 2 12V 36V 18V 贴片安装 25.4mm*25.4mm*9.2mm
供应商型号: SG-EC2SB-24D12S
供应商: 期货订购
标准整包数: 1

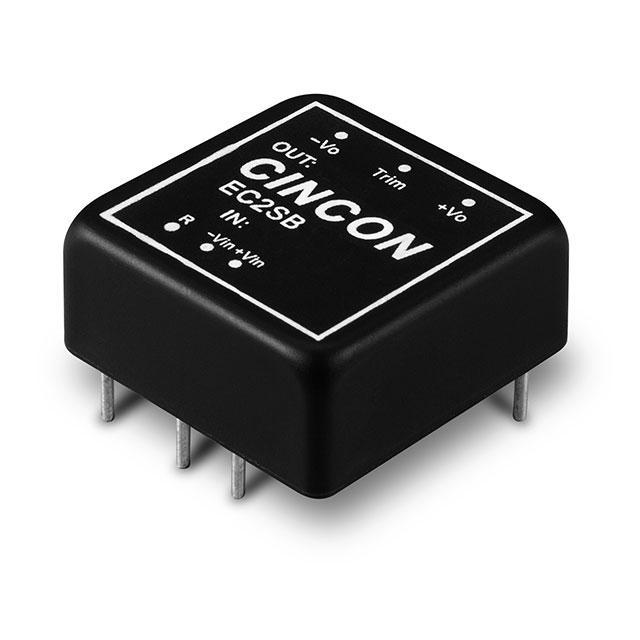

CINCON/台湾幸康 DC-DC稳压器 EC2SB-24D12S

EC2SB-24D12S概述


    产品简介


    EC2SB系列是高效率、隔离型DC-DC转换器,专为需要稳定电源输出的应用场合设计。该系列产品提供了多种输入电压范围(5V、12V、24V、48V),以及不同类型的输出电压(单路正负输出或双路正负输出)。EC2SB系列以其出色的性能、高效率以及广泛的适用范围,在多个行业领域中广泛应用,例如工业自动化、通信设备、医疗设备及物联网系统等。

    技术参数


    EC2SB系列的技术参数如下表所示:
    | 型号 | 输入电压范围 | 输出电压 | 输出电流 | 效率 | 输出电容 |
    |
    | EC2SB-05S33 | 4.7-9 VDC | 3.3 VDC | 2500 mA | 87% | 2470uF |
    | EC2SB-05S05 | 4.7-9 VDC | 5 VDC | 2000 mA | 87% | 2000uF |
    | EC2SB-05S12 | 4.7-9 VDC | 12 VDC | 833 mA | 87% | 940uF |
    | EC2SB-05S15 | 4.7-9 VDC | 15 VDC | 666 mA | 87% | 690uF |
    | EC2SB-05D05 | 4.7-9 VDC | ±5 VDC | 1000 mA | 85% | 1000uF |
    | EC2SB-05D12 | 4.7-9 VDC | ±12 VDC | 416 mA | 87% | 440uF |
    | EC2SB-05D15 | 4.7-9 VDC | ±15 VDC | 333 mA | 87% | 330uF |
    | EC2SB-12S33 | 9-18 VDC | 3.3 VDC | 2500 mA | 82% | 2470uF |
    | EC2SB-12S05 | 9-18 VDC | 5 VDC | 2000 mA | 85% | 2000uF |
    | EC2SB-12S12 | 9-18 VDC | 12 VDC | 833 mA | 87% | 940uF |
    | EC2SB-12S15 | 9-18 VDC | 15 VDC | 666 mA | 87% | 690uF |
    | EC2SB-12D05 | 9-18 VDC | ±5 VDC | 1000 mA | 85% | 1000uF |
    | EC2SB-12D12 | 9-18 VDC | ±12 VDC | 416 mA | 87% | 440uF |
    | EC2SB-12D15 | 9-18 VDC | ±15 VDC | 333 mA | 87% | 330uF |
    | EC2SB-24S33 | 18-36 VDC | 3.3 VDC | 2500 mA | 82% | 2470uF |
    | EC2SB-24S05 | 18-36 VDC | 5 VDC | 2000 mA | 85% | 2000uF |
    | EC2SB-24S12 | 18-36 VDC | 12 VDC | 833 mA | 87% | 940uF |
    | EC2SB-24S15 | 18-36 VDC | 15 VDC | 666 mA | 87% | 690uF |
    | EC2SB-24D05 | 18-36 VDC | ±5 VDC | 1000 mA | 85% | 1000uF |
    | EC2SB-24D12 | 18-36 VDC | ±12 VDC | 416 mA | 87% | 440uF |
    | EC2SB-24D15 | 18-36 VDC | ±15 VDC | 333 mA | 87% | 330uF |
    | EC2SB-48S33 | 36-75 VDC | 3.3 VDC | 2500 mA | 81% | 2470uF |
    | EC2SB-48S05 | 36-75 VDC | 5 VDC | 2000 mA | 85% | 2000uF |
    | EC2SB-48S12 | 36-75 VDC | 12 VDC | 833 mA | 87% | 940uF |
    | EC2SB-48S15 | 36-75 VDC | 15 VDC | 666 mA | 87% | 690uF |
    | EC2SB-48D05 | 36-75 VDC | ±5 VDC | 1000 mA | 85% | 1000uF |
    | EC2SB-48D12 | 36-75 VDC | ±12 VDC | 416 mA | 87% | 440uF |
    | EC2SB-48D15 | 36-75 VDC | ±15 VDC | 333 mA | 87% | 330uF |

    产品特点和优势


    EC2SB系列具备以下独特功能和优势:
    - 高效输出:最大可达87%的效率,适用于各种负载条件。
    - 宽输入电压范围:2:1输入范围确保了在不同电压条件下的稳定工作。
    - 紧凑设计:尺寸紧凑,方便集成到各类设备中。
    - 过电流保护:内置过电流保护功能,有效防止过载情况发生。
    - 高度安全认证:符合UL60950-1, EN60950-1, IEC60950-1标准,保证产品在恶劣环境下的可靠运行。

    应用案例和使用建议


    EC2SB系列DC-DC转换器广泛应用于工业自动化控制系统、通信基站、医疗仪器及物联网设备等领域。以下是具体的使用场景和建议:
    - 工业自动化:适用于控制面板和传感器供电,提供稳定的电压输出。
    - 通信基站:作为基站电源管理系统的核心组件,提供可靠的直流电源供给。
    - 医疗设备:由于其高可靠性,常用于医疗设备的电源供应,确保设备正常运行。
    - 物联网设备:适合用于智能传感器等低功耗设备的电源管理。
    使用建议:
    - 在高温环境下使用时,确保散热良好以避免温度过高导致性能下降。
    - 选用合适容量的输出电容,确保系统的稳定性。

    兼容性和支持


    EC2SB系列产品具有良好的兼容性,可与多种电子元件和设备配套使用。制造商提供全面的技术支持和维护服务,包括详细的用户手册、应用指南和技术文档,以便用户更好地理解和使用该产品。

    常见问题与解决方案


    问题1:模块启动时间较长,如何改善?
    - 解决方案:检查输入电源是否稳定,确保在额定范围内。可以尝试降低输出电容值来缩短启动时间。
    问题2:模块在高温环境下工作不稳定,如何处理?
    - 解决方案:增加散热措施,如安装散热片或风扇,确保模块工作温度不超出推荐范围。
    问题3:模块过载保护触发频繁,如何避免?
    - 解决方案:检查负载是否过大,必要时可以调整输出电容或减小负载。

    总结和推荐


    EC2SB系列DC-DC转换器以其高效、稳定、可靠的特性,成为众多应用领域的理想选择。无论是工业自动化、通信基站还是医疗设备,EC2SB都能提供卓越的性能和可靠的安全保障。我们强烈推荐此产品,尤其适用于需要高可靠性和高效率电源管理的场景。

EC2SB-24D12S参数

参数
最小输出电压 -
输出类型 Fixed
功能 -
拓扑 -
同步整流器 -
最大输入电压 36V
输出数量 2
最小输入电压 18V
最大输出电压 12V
开关频率 350KHz
长*宽*高 25.4mm*25.4mm*9.2mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售

EC2SB-24D12S数据手册

厂牌 PDF简要描述 下载
CINCON/台湾幸康 DC-DC稳压器 CINCON/台湾幸康 EC2SB-24D12S EC2SB-24D12S数据手册

EC2SB-24D12S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 260.95
10+ ¥ 253.9
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
