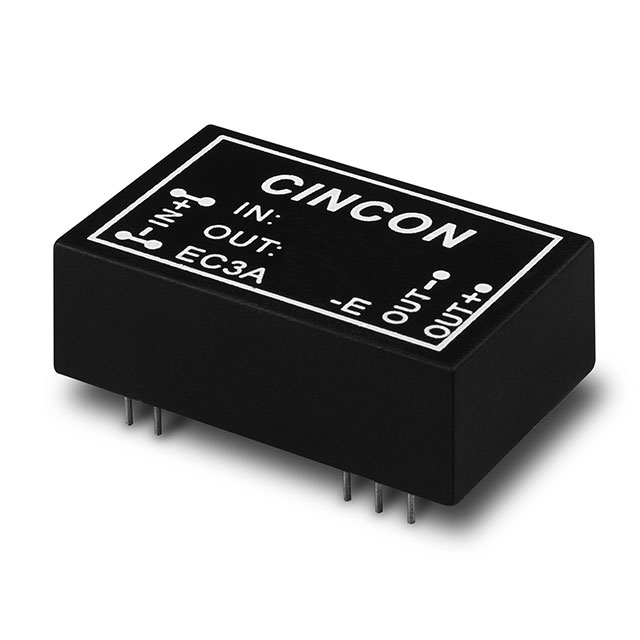

EC3A13-E

产品分类: DC-DC稳压器
厂牌: CINCON/台湾幸康
产品描述: 100KHz(Min) Fixed 1 15V 18V 9V DIP 通孔安装 31.8mm*20.3mm*10.2mm
供应商型号: SG-EC3A13-E
供应商: 期货订购
标准整包数: 1
CINCON/台湾幸康 DC-DC稳压器 EC3A13-E

EC3A13-E概述

    # 产品技术手册:EC3A系列3W DC-DC转换器

    1. 产品简介


    产品类型及主要功能
    EC3A系列是一款采用DIP封装的3W隔离输出DC-DC转换器。该系列包括单输出和双输出型号,适用于广泛的电压输入范围(4.5-72VDC)。这些转换器能够提供高效率(最高可达82%),并具备连续短路保护功能,非常适合需要稳定电源的各类应用场合。
    应用领域
    EC3A系列广泛应用于工业控制、通信设备、医疗设备、航空航天以及任何需要高效能、高可靠性电源转换的应用领域。

    2. 技术参数


    输入规格
    - 输入电压范围:5V(4.5-6V)、12V(9-18V)、24V(18-36V)、48V(36-72V)
    - 输入浪涌电压(100ms最大):5V - 10Vdc、12V - 25Vdc、24V - 50Vdc、48V - 100Vdc
    - 输入滤波器:Pi型
    输出规格
    - 输出电压:可选5V、12V、15V、±5V、±12V、±15V、3.3V
    - 输出电流:根据不同的型号和输入电压范围有所不同,见上文表格
    - 效率:详见上文表格
    - 电压精度:±2.0%最大
    - 电压平衡(双输出):±1.0%最大
    - 纹波噪声:3.3V/5V - 100mV pk-pk最大;12V/15V - 1% pk-pk最大
    其他规格
    - 隔离电压:500VDC最小(标准型号),3000VDC最小(非导电黑色塑料后缀“H”型号)
    - 绝缘电阻:109欧姆最小
    - 开关频率:100kHz最小
    - 工作环境温度范围:-25℃至+71℃
    - 存储温度范围:-40℃至+100℃
    - 最大湿度:95%RH(无冷凝)

    3. 产品特点和优势


    独特功能和优势
    - 高效率:达到最高82%,确保能源利用最大化。
    - 宽输入范围:支持2:1的输入范围,适用于不同电源输入。
    - 隔离输出:提供电气隔离,保证电路安全。
    - 连续短路保护:防止因短路引起的损害。
    - UL认证:符合UL60950-1标准(仅限H/HM版本)。
    - 宽工作温度范围:适应恶劣环境条件。
    - 高效的散热设计:采用自然对流冷却方式,适合紧凑空间安装。

    4. 应用案例和使用建议


    应用案例
    EC3A系列已广泛应用于工业控制系统,例如用于控制设备的电源转换模块。此外,在医疗设备中,该转换器也常用于提供稳定的电源,以确保设备正常运行。
    使用建议
    - 散热管理:尽管该系列产品具有自然对流冷却功能,但在高负载条件下,建议增加外部散热装置,以提高长期运行稳定性。
    - 正确连接:参照产品手册中的连接图进行正确连接,避免短路或误接。
    - 选择合适的型号:根据具体的应用需求选择合适的输入电压范围和输出电压组合,以确保最佳性能。

    5. 兼容性和支持


    兼容性
    EC3A系列的DIP封装易于安装,可以与其他标准电子设备兼容。具体兼容性请参考产品手册中的相关说明。
    厂商支持
    制造商提供了详细的技术文档和客户支持服务,确保用户在使用过程中能够获得及时的帮助和技术支持。

    6. 常见问题与解决方案


    常见问题
    1. 无法正常启动
    - 解决方案:检查输入电压是否在规定范围内,并确认所有连接是否正确。
    2. 输出电压不稳
    - 解决方案:调整负载并检查输入电压是否稳定,必要时增加外部稳压装置。
    3. 过热
    - 解决方案:确保设备安装位置通风良好,如需进一步改善散热,可加装散热片或风扇。

    7. 总结和推荐


    综合评估
    EC3A系列3W DC-DC转换器以其高效率、宽输入范围和优良的隔离性能脱颖而出。其坚固耐用的设计使得它能够在苛刻的环境中保持稳定运行,是工业应用中的理想选择。
    推荐使用
    强烈推荐使用EC3A系列转换器,尤其是在需要高可靠性和稳定性的应用场合。无论是工业控制还是医疗设备,这款转换器都能提供出色的性能和强大的支持。

EC3A13-E参数

参数
最小输入电压 9V
同步整流器 -
最大输出电压 15V
开关频率 100KHz(Min)
拓扑 -
功能 -
输出类型 Fixed
最大输入电压 18V
最小输出电压 -
输出数量 1
长*宽*高 31.8mm*20.3mm*10.2mm
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
