EC5BE05A

产品分类: DC-DC稳压器
厂牌: CINCON/台湾幸康
产品描述: 2 15V 18V 9V 通孔安装 50.8mm*25.4mm*10.2mm
供应商型号: SG-EC5BE05A
供应商: 期货订购
标准整包数: 1

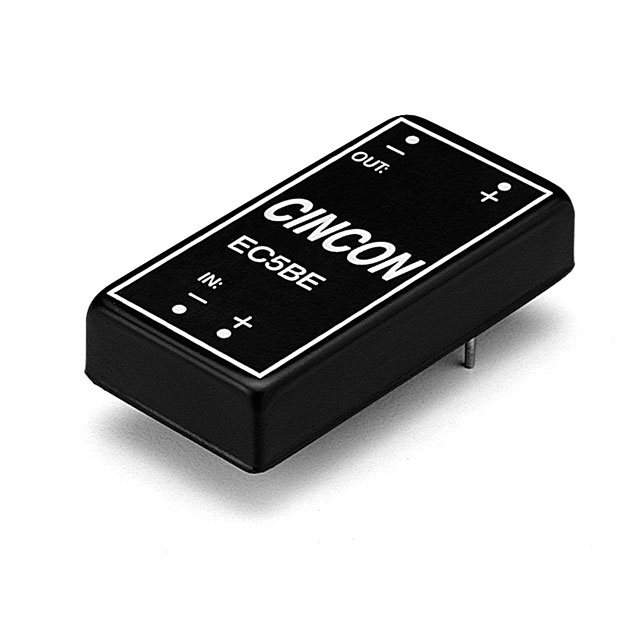

CINCON/台湾幸康 DC-DC稳压器 EC5BE05A

EC5BE05A概述

    V25 电子元器件产品技术手册解析

    产品简介


    V25 是一种高效率的 DC-DC 转换器,型号为 EC5BE 系列。这类产品主要用于提供稳定的直流输出电压,具有隔离输出的特点。EC5BE 系列产品广泛应用于各种需要稳定电源的场合,例如工业控制系统、通信设备以及医疗设备等领域。

    技术参数


    | 参数 | 描述 |

    | 输入电压范围 | 9-18VDC, 18-36VDC, 36-72VDC |
    | 输出电压 | 5VDC, 12VDC, 15VDC, ±12VDC, ±15VDC, ±5VDC, 3.3VDC |
    | 输出电流 | 0mA 至 3000mA(具体取决于型号) |
    | 输入电流 | 20mA 至 3000mA(具体取决于型号) |
    | 效率 | 最高达 83% |
    | 工作温度范围 | –25℃ 至 +71℃ |
    | 封装尺寸 | 2.00 x 1.00 x 0.40 英寸(50.8 x 25.4 x 10.2 毫米) |
    | 最大壳温 | 100℃ |
    | 储存温度范围 | –40℃ 至 +100℃ |

    产品特点和优势


    EC5BE 系列 DC-DC 转换器 具有多种显著特点和优势,使其在应用中表现出色:
    - 高效率:转换器的效率最高可达 83%,显著提升了能效比。
    - 隔离设计:六面屏蔽金属外壳,确保电气隔离。
    - 宽输入电压范围:能够适应不同的电源条件,增加适用性。
    - 远程控制:可选的远程开启/关闭控制,便于远程管理和监控。
    - 高可靠性:连续短路保护和符合多种安全标准(如 EN55032 Class A、UL60950-1、IEC/EN/UL 62368-1)。
    - 优异的纹波和噪声性能:纹波和噪声低于 75mV p-p,确保输出质量。
    - 快速响应:在负载变化时响应迅速,适用于动态负载的应用场景。

    应用案例和使用建议


    应用案例:
    EC5BE 系列 DC-DC 转换器可以应用于以下场景:
    - 工业控制系统:确保稳定可靠的电源供应,提高系统整体可靠性。
    - 通信设备:提供高效率且稳定的电源,确保通信系统的正常运行。
    - 医疗设备:在对电源要求严格的环境中使用,保证设备的可靠性和安全性。
    使用建议:
    - 在选择具体型号时,需根据实际的输入电压和输出需求进行匹配。
    - 确保在高温环境下使用时进行适当的散热处理,以避免过热导致损坏。
    - 通过外部电位计调节输出电压的型号,在安装时要确保电位计安装正确并进行校准。

    兼容性和支持


    EC5BE 系列 DC-DC 转换器支持多种输入电压和输出配置,可以灵活适应不同的应用需求。此外,部分型号还提供了远程开启/关闭控制功能,使得系统管理更加便捷。对于技术支持和维护,制造商通常会提供详细的技术文档和指导,以确保用户能够正确使用和维护产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备启动时间过长 | 检查输入电压是否符合要求,确保输入电压稳定。 |
    | 输出电压不稳定 | 检查电位计是否正确安装并进行了校准。 |
    | 过热 | 确保良好的散热环境,必要时加装散热装置。 |

    总结和推荐


    EC5BE 系列 DC-DC 转换器凭借其高效率、宽输入电压范围、隔离设计和远程控制等功能,成为了市场上备受关注的产品。它不仅满足了众多应用领域的需求,还在性能上具有明显的优势。因此,强烈推荐这一系列产品用于需要稳定可靠电源的各类应用场景。

EC5BE05A参数

参数
最小输出电压 -
功能 -
最小输入电压 9V
输出数量 2
开关频率 -
最大输入电压 18V
最大输出电压 15V
输出类型 -
拓扑 -
同步整流器 -
长*宽*高 50.8mm*25.4mm*10.2mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

EC5BE05A数据手册

厂牌 PDF简要描述 下载
CINCON/台湾幸康 DC-DC稳压器 CINCON/台湾幸康 EC5BE05A EC5BE05A数据手册

EC5BE05A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 309.47
10+ ¥ 301.1
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
