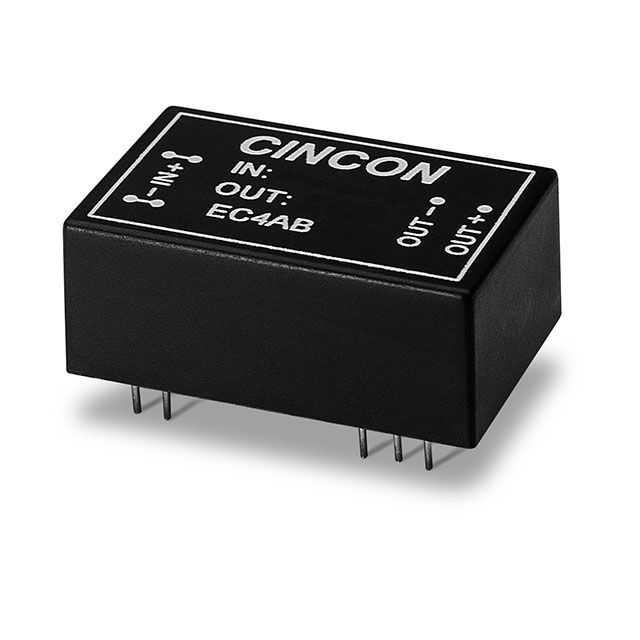

EC4AB24HM

产品分类: DC-DC稳压器
厂牌: CINCON/台湾幸康
产品描述: 2 12V 72V 36V DIP-24 通孔安装 31.8mm*20.3mm*12.7mm
供应商型号: SG-EC4AB24HM
供应商: 期货订购
标准整包数: 1
CINCON/台湾幸康 DC-DC稳压器 EC4AB24HM

EC4AB24HM概述

    # EC4AB系列DC-DC转换器产品技术手册

    产品简介


    EC4AB系列是适用于各种工业和商业应用的高效率、高可靠性的DC-DC转换器。该系列产品提供隔离输出,额定功率为5-6瓦,输入电压范围为2:1(9-18VDC、18-36VDC、36-72VDC)。这些转换器采用DIP-24封装或表面贴装技术(SMD)封装,广泛应用于通信设备、自动化控制、电力系统等领域。

    技术参数


    | 型号 | 输入电压范围 | 输出电压 | 输出电流(mA) | 空载电流(mA) | 满载电流(mA) | 效率 |

    | EC4AB01 | 9-18VDC | 5VDC | 1000 | 7.5 | 548 | 76% |
    | EC4AB02 | 9-18VDC | 12VDC | 470 | 7.5 | 588 | 80% |
    | EC4AB03 | 9-18VDC | 15VDC | 400 | 7.5 | 617 | 81% |
    | EC4AB04 | 9-18VDC | ±12VDC | ±230 | 12 | 568 | 81% |
    | EC4AB05 | 9-18VDC | ±15VDC | ±190 | 12 | 586 | 81% |
    | EC4AB06 | 9-18VDC | ±5VDC | ±500 | 12 | 548 | 76% |
    | EC4AB07 | 9-18VDC | 3.3VDC | 1000 | 7.5 | 382 | 72% |
    | EC4AB11 | 18-36VDC | 5VDC | 1000 | 5 | 264 | 79% |
    | EC4AB12 | 18-36VDC | 12VDC | 470 | 5 | 283 | 83% |
    | EC4AB13 | 18-36VDC | 15VDC | 400 | 5 | 298 | 84% |
    | EC4AB14 | 18-36VDC | ±12VDC | ±230 | 7.5 | 284 | 81% |
    | EC4AB15 | 18-36VDC | ±15VDC | ±190 | 7.5 | 290 | 82% |
    | EC4AB16 | 18-36VDC | ±5VDC | ±500 | 7.5 | 264 | 79% |
    | EC4AB17 | 18-36VDC | 3.3VDC | 1000 | 5 | 188 | 73% |
    | EC4AB21 | 36-72VDC | 5VDC | 1000 | 2 | 132 | 79% |
    | EC4AB22 | 36-72VDC | 12VDC | 470 | 2 | 143 | 82% |
    | EC4AB23 | 36-72VDC | 15VDC | 400 | 2 | 154 | 81% |
    | EC4AB24 | 36-72VDC | ±12VDC | ±230 | 3 | 142 | 81% |
    | EC4AB25 | 36-72VDC | ±15VDC | ±190 | 3 | 148 | 80% |
    | EC4AB26 | 36-72VDC | ±5VDC | ±500 | 3 | 132 | 79% |
    | EC4AB27 | 36-72VDC | 3.3VDC | 1000 | 3 | 94 | 73% |

    产品特点和优势


    - 高效率:最高可达84%,有效降低能耗。
    - 宽输入电压范围:支持9-72VDC输入电压,适合多种电源配置。
    - 隔离输出:确保电气隔离,提升系统的安全性。
    - 远程开启/关闭:可选的远程控制功能便于集成到复杂的系统中。
    - 连续短路保护:提供持续的短路保护,提高系统的可靠性。
    - 符合EN55022标准:符合EMI标准,保证信号完整性。

    应用案例和使用建议


    应用案例
    EC4AB系列DC-DC转换器广泛应用于电信基站、工业自动化、电力控制系统等场合。例如,在一个工业自动化系统中,EC4AB转换器用于将不同来源的直流电压转换成所需的电压水平,以驱动电机、传感器等设备。
    使用建议
    - 散热设计:尽管采用自然对流冷却,但在高负载情况下仍需注意散热设计,避免过热导致性能下降。
    - 电源匹配:根据负载需求选择合适的输出电压和电流型号,确保系统稳定运行。
    - 远程控制设置:对于需要远程控制的应用,确保远程控制线与转换器的连接正确无误。

    兼容性和支持


    - 兼容性:支持CMOS或开放集电极TTL逻辑兼容。
    - 支持:提供详细的用户手册和技术支持服务,包括安装指南、故障排除手册等。

    常见问题与解决方案


    问题1:如何判断转换器是否正常工作?
    解决办法:通过测量输出电压和电流来判断。如果输出值在正常范围内,则说明转换器工作正常。
    问题2:出现过载保护时怎么办?
    解决办法:检查负载情况,调整负载使不超过满载电流。如果负载正常,可能是输入电压异常,请检查输入电压是否在规定的范围内。
    问题3:温度过高怎么办?
    解决办法:减少负载或增强散热措施,如增加散热片或风扇。

    总结和推荐


    EC4AB系列DC-DC转换器以其高效能、宽输入电压范围和高可靠性在市场上具有明显优势。其广泛的输出选项和良好的兼容性使其成为多种工业应用的理想选择。推荐在需要高效、可靠的电源解决方案的环境中使用该产品。

EC4AB24HM参数

参数
输出类型 -
功能 -
同步整流器 -
最大输入电压 72V
最小输入电压 36V
拓扑 -
最大输出电压 12V
开关频率 -
最小输出电压 -
输出数量 2
长*宽*高 31.8mm*20.3mm*12.7mm
通用封装 DIP-24
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

EC4AB24HM数据手册

厂牌 PDF简要描述 下载
CINCON/台湾幸康 DC-DC稳压器 CINCON/台湾幸康 EC4AB24HM EC4AB24HM数据手册

EC4AB24HM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 176.1
10+ ¥ 171.34
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
