首页  >  产品百科  >  EC3A07M

EC3A07M

产品分类: DC-DC稳压器
厂牌: CINCON/台湾幸康
产品描述: 1 3.3V 6V 4.5V 通孔安装 31.8mm*20.3mm*10.2mm
供应商型号: SG-EC3A07M
供应商: 期货订购
标准整包数: 1

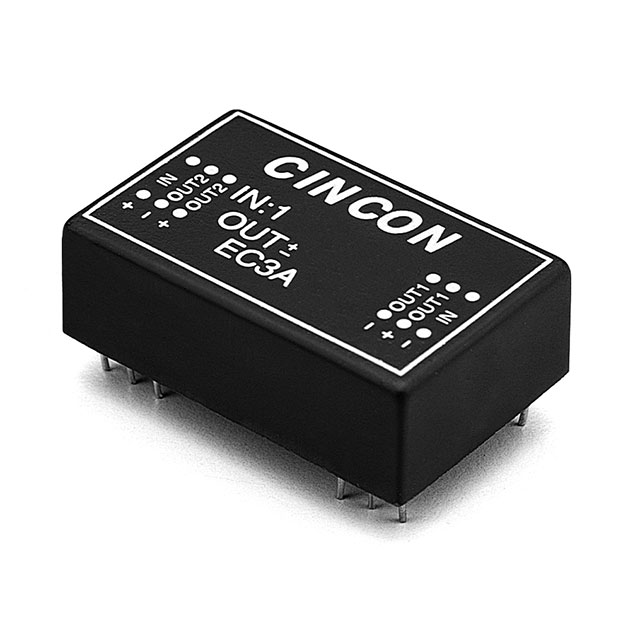

CINCON/台湾幸康 DC-DC稳压器 EC3A07M

EC3A07M概述

    EC3A Series 3Watt 2:1 Input Range DC-DC Converters

    产品简介


    EC3A系列是高效率的DC-DC转换器,适用于广泛的电源需求。其设计具有多样的输入电压范围(4.5-72VDC),覆盖了多种应用场景。该系列提供了稳定的输出电压选择,包括单极性输出(如5V, 12V, 15V, 3.3V)和双极性输出(如±5V, ±12V, ±15V)。通过24引脚DIP封装,EC3A系列确保了产品的稳定性和可靠性,适用于工业自动化、通信设备、医疗仪器及其它需要高效电源转换的应用场合。

    技术参数


    - 输入电压范围: 4.5-72VDC
    - 输出电压和电流:
    - 单极性输出: 5VDC/600mA, 12VDC/250mA, 15VDC/200mA, 3.3VDC/600mA
    - 双极性输出: ±5VDC/±300mA, ±12VDC/±125mA, ±15VDC/±100mA
    - 效率: 最高达82%
    - 隔离电压: 最小500VDC,标准型号;最小3000VDC,仅限非导电黑色塑料型号
    - 输入浪涌电压: 最大值分别为10Vdc、25Vdc、50Vdc、100Vdc
    - 输出电压精度: 最大±2.0%
    - 负载调节: 单极性输出最大±0.5%,双极性输出最大±1.0%
    - 短路保护: 连续保护
    - 工作温度范围: -25℃至+71℃
    - 存储温度范围: -40℃至+100℃
    - 湿度: 最大95%RH,无冷凝
    - 尺寸: DIP: 31.8 x 20.3 x 10.2 mm, SMD: 31.8 x 20.3 x 11.4 mm
    - 重量: 12.5g

    产品特点和优势


    - 高效率: 转换效率最高可达82%,在大多数情况下,能显著减少能源消耗和热量产生。
    - 高隔离电压: 确保了在不同电压环境下工作的安全性和稳定性。
    - 连续短路保护: 在电路异常时自动切断输出,防止损坏其他组件。
    - 符合标准: 满足IEC/EN/UL 62368-1的安全标准,保障使用安全。
    - 适应性强: 宽泛的输入电压范围,使其能在各种供电系统中使用。

    应用案例和使用建议


    - 工业自动化: 高效的电源转换能够提升自动化生产线的可靠性和效率。
    - 通信设备: 在网络设备中,需要稳定且高效的电源供应,EC3A可以提供优质的解决方案。
    - 医疗仪器: 稳定且可靠的电源供应对医疗设备至关重要,确保患者安全。
    使用建议:
    - 在选择具体型号时,应根据实际应用的需求选择合适的输出电压和电流。
    - 注意保持良好的散热条件,以保证长期稳定运行。

    兼容性和支持


    - 兼容性: EC3A系列可与多种标准接口兼容,方便集成到现有系统中。
    - 支持和维护: 厂商提供全面的技术支持和售后维护服务,确保客户在使用过程中获得帮助和支持。

    常见问题与解决方案


    - 问题1: 电源输出不稳定。
    - 解决方案: 检查输入电压是否在规定的范围内,同时确认是否有外部干扰。
    - 问题2: 设备过热。
    - 解决方案: 检查散热是否良好,必要时可增加外部冷却措施。
    - 问题3: 输出电流不足。
    - 解决方案: 确认负载是否超出设备的最大额定值,并适当调整负载。

    总结和推荐


    EC3A系列DC-DC转换器以其高效率、宽泛的输入电压范围和安全特性,在众多应用场景中表现出色。特别适合对电源质量有较高要求的工业、通信及医疗设备。强烈推荐使用EC3A系列,它将为您的项目带来稳定、高效的电源保障。

EC3A07M参数

参数
最大输入电压 6V
开关频率 -
最大输出电压 3.3V
输出类型 -
同步整流器 -
输出数量 1
最小输入电压 4.5V
拓扑 -
功能 -
最小输出电压 -
长*宽*高 31.8mm*20.3mm*10.2mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

EC3A07M数据手册

厂牌 PDF简要描述 下载
CINCON/台湾幸康 DC-DC稳压器 CINCON/台湾幸康 EC3A07M EC3A07M数据手册

EC3A07M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 121.62
10+ ¥ 118.34
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
