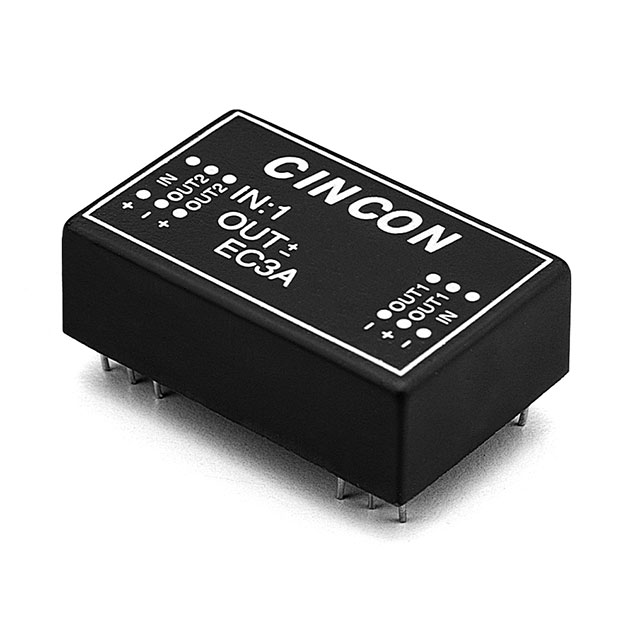

EC3A01M

产品分类: DC-DC稳压器
厂牌: CINCON/台湾幸康
产品描述: 100KHz(Min) Fixed 1 5V 6V 4.5V 通孔安装 31.8mm*20.3mm*10.2mm
供应商型号: SG-EC3A01M
供应商: 期货订购
标准整包数: 1
CINCON/台湾幸康 DC-DC稳压器 EC3A01M

EC3A01M概述

    # 电子元器件技术手册:EC3A系列DC-DC转换器

    产品简介


    基本介绍
    EC3A系列是V27公司推出的一款高效率的DC-DC转换器,具有3瓦特的隔离输出。该系列产品采用24针双列直插式封装(DIP),能够在广泛的输入电压范围内工作。EC3A系列的转换器以其高效能、可靠性和灵活性而著称,适用于多种应用场景,如工业自动化、医疗设备和通信系统等领域。
    主要功能
    - 隔离输出,提供安全可靠的电源转换;
    - 2:1宽输入范围,支持不同的电源配置;
    - 高效率,最高可达82%;
    - 输出电流稳定,具有连续短路保护功能;
    - 支持Pi型输入滤波,减少输入噪声;
    - 获得UL60950-1认证,适用于高压环境。

    技术参数


    | 模型编号 | 输入电压(V) | 输出电压(V) | 输出电流(mA) | 输入电流(mA) | 效率(%) | 输出电容(uF) |
    | :: | :: | :: | :: | :: | :: | :: |
    | EC3A01□ | 4.5-6 | 5 | 600 | 15 | 80 | 2200 |
    | EC3A02□ | 4.5-6 | 12 | 250 | 15 | 79 | 2200 |
    | EC3A03□ | 4.5-6 | 15 | 200 | 15 | 77 | 2200 |
    | EC3A04□ | 4.5-6 | ±5 | ±300 | 25 | 77 | 1000 |
    | EC3A05□ | 4.5-6 | ±12 | ±125 | 25 | 76 | 1000 |
    | EC3A06□ | 4.5-6 | ±15 | ±100 | 25 | 75 | 1000 |
    | EC3A07□ | 4.5-6 | 3.3 | 600 | 15 | 68 | 2200 |
    | EC3A11□ | 9-18 | 5 | 600 | 7.5 | 77 | 2200 |
    | EC3A12□ | 9-18 | 12 | 250 | 7.5 | 80 | 2200 |
    | EC3A13□ | 9-18 | 15 | 200 | 7.5 | 79 | 2200 |
    | EC3A14□ | 9-18 | ±5 | ±300 | 12 | 77 | 1000 |
    | EC3A15□ | 9-18 | ±12 | ±125 | 12 | 77 | 1000 |
    | EC3A16□ | 9-18 | ±15 | ±100 | 12 | 79 | 1000 |
    | EC3A17□ | 9-18 | 3.3 | 600 | 7.5 | 72 | 2200 |
    | EC3A21□ | 18-36 | 5 | 600 | 5 | 79 | 2200 |
    | EC3A22□ | 18-36 | 12 | 250 | 5 | 80 | 2200 |
    | EC3A23□ | 18-36 | 15 | 200 | 5 | 82 | 2200 |
    | EC3A24□ | 18-36 | ±5 | ±300 | 7.5 | 77 | 1000 |
    | EC3A25□ | 18-36 | ±12 | ±125 | 7.5 | 79 | 1000 |
    | EC3A26□ | 18-36 | ±15 | ±100 | 7.5 | 81 | 1000 |
    | EC3A27□ | 18-36 | 3.3 | 600 | 5 | 74 | 2200 |
    | EC3A31□ | 36-72 | 5 | 600 | 2 | 79 | 2200 |
    | EC3A32□ | 36-72 | 12 | 250 | 2 | 80 | 2200 |
    | EC3A33□ | 36-72 | 15 | 200 | 2 | 80 | 2200 |
    | EC3A34□ | 36-72 | ±5 | ±300 | 3 | 78 | 1000 |
    | EC3A35□ | 36-72 | ±12 | ±125 | 3 | 78 | 1000 |
    | EC3A36□ | 36-72 | ±15 | ±100 | 3 | 78 | 1000 |
    | EC3A37□ | 36-72 | 3.3 | 600 | 3 | 72 | 2200 |
    工作环境
    - 输入电压范围:4.5-72VDC
    - 输入浪涌电压:最大100Vdc
    - 输出精度:±2.0%(最大)
    - 输出电压平衡(双输出):±1.0%(最大)
    - 温度系数:±0.05%/℃(最大)
    - 开关频率:100KHz(最小)
    - 隔离电压:500VDC(标准模型),3K VDC(仅非导电黑色塑料型号)
    - 隔离电阻:10^9 欧姆(最小)
    - 工作温度范围:-25℃至+71℃
    - 存储温度范围:-40℃至+100℃
    - 湿度:最大95%RH(无凝结)
    - 最大功率降额曲线见图1

    产品特点和优势


    独特功能
    - 高效能:EC3A系列DC-DC转换器最高可达82%的转换效率,为用户提供更高的能源利用效率。
    - 广泛适用性:覆盖从低至4.5V到高至72V的宽广输入电压范围,能够满足各种应用场景的需求。
    - 隔离输出:确保电气隔离,提高系统的可靠性和安全性。
    - 连续短路保护:具备连续短路保护功能,有效防止因意外短路导致的损坏。
    - 多种输出选择:支持单极性及双极性输出,灵活应对不同负载需求。
    市场竞争力
    EC3A系列凭借其高效能、宽电压范围、可靠性高和多输出选择等特点,在工业自动化、医疗设备、通信系统等领域的应用中表现出色。这些特性使得它在同类产品中具有很强的市场竞争力。

    应用案例和使用建议


    应用场景
    EC3A系列广泛应用于各类工业自动化控制系统、医疗仪器设备以及通信基站等。例如,它可以作为工业机器人的电源模块,为传感器和执行机构提供稳定的电源供应;在医疗设备中,可以用于医疗成像系统、生命体征监测设备等的供电;在通信系统中,可以为路由器、交换机等设备提供可靠电源。
    使用建议
    1. 环境适应性:在高温环境下工作时,建议对散热系统进行优化,以保证转换器的安全运行。
    2. 负载匹配:根据实际需求选择合适的输出电压和电流,避免因负载过大导致过热或效率下降。
    3. 接线布局:在安装过程中,合理布局输入输出线路,减少杂散电感和干扰的影响。
    4. 维护检查:定期检查电源模块的工作状态,确保其持续稳定运行。

    兼容性和支持


    兼容性
    EC3A系列DC-DC转换器具有良好的兼容性,可与其他常见的电子元器件无缝对接。用户可以根据具体应用需求选择合适的型号,实现快速集成和部署。

EC3A01M参数

参数
功能 -
最小输出电压 -
最大输入电压 6V
最小输入电压 4.5V
输出数量 1
开关频率 100KHz(Min)
输出类型 Fixed
同步整流器 -
最大输出电压 5V
拓扑 -
长*宽*高 31.8mm*20.3mm*10.2mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
