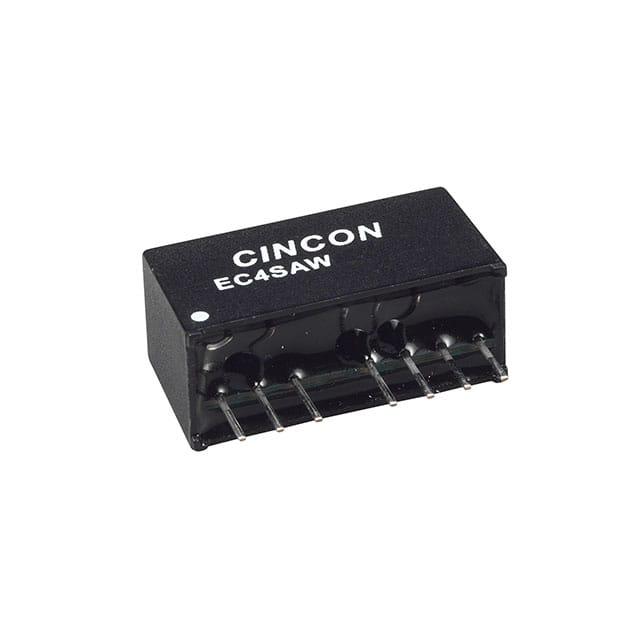

EC4SAW-24S15N

产品分类: DC-DC稳压器
厂牌: CINCON/台湾幸康
产品描述: 1 15V 36V 36V 9V 通孔安装 21.8mm*9.2mm*11.1mm
供应商型号: EC4SAW-24S15N
供应商: Master
标准整包数: 5
CINCON/台湾幸康 DC-DC稳压器 EC4SAW-24S15N

EC4SAW-24S15N概述

    # 电子元器件产品技术手册:EC4SAW系列DC-DC转换器

    产品简介


    EC4SAW系列是基于SIP-8封装的高效DC-DC转换器,适用于需要宽输入电压范围的各类电子设备。该系列产品提供从5W到6W的隔离输出功率,主要应用于工业自动化、医疗设备、通信系统等领域。EC4SAW系列以其紧凑的设计、高效率和卓越的安全性能而闻名。

    技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 9-36V(标准) / 18-75V(扩展) |
    | 输出电压 | 单通道:3.3V, 5V, 12V, 15V;双通道:±5V, ±12V, ±15V |
    | 输出电流 | 3.3V/5V: 0mA~1500mA / 1200mA;12V/15V: 0mA~500mA / 400mA |
    | 输入电流 | 3.3V/5V: 4mA~252mA / 291mA;12V/15V: 5mA~284mA / 284mA |
    | 效率 | 最高达89% |
    | 隔离电压 | 1500VDC |
    | 线性调节 | ±0.2%(单通道),±0.5%(双通道) |
    | 负载调节 | ±0.5%(单通道),±1.0%(双通道) |
    | 交叉调节 | ±5.0%(不对称负载) |
    | 保护功能 | 持续短路保护 |
    | 尺寸 | 0.86 x 0.36 x 0.44英寸(21.8 x 9.2 x 11.1mm) |
    | 重量 | 4.8g |

    产品特点和优势


    EC4SAW系列DC-DC转换器具备以下显著特点和优势:
    1. 宽输入电压范围:可适应多种供电系统,灵活性高。
    2. 高效率:最高可达89%,大大降低了能源损耗。
    3. 隔离电压:1500VDC的隔离电压确保了更高的安全性和可靠性。
    4. 紧凑设计:采用SIP-8封装,占用空间小,适合各种紧凑型应用。
    5. 连续短路保护:保障系统在异常情况下的稳定运行。
    6. 符合国际安全标准:满足IEC/EN/UL 62368-1标准,安全可靠。

    应用案例和使用建议


    应用案例
    - 工业自动化:用于工业机器人、传感器网络等设备的电源供应。
    - 医疗设备:提供稳定可靠的电源支持,例如医疗监护设备。
    - 通信系统:为电信基站、路由器等关键设备提供稳定的电力供应。
    使用建议
    1. 合理选择输出电压:根据具体应用场景需求选择合适的输出电压,如5V、12V、15V等。
    2. 注意散热:虽然采用了自然对流散热,但在高温环境下仍需注意散热措施,以避免温度过高影响正常工作。
    3. 确保接线正确:按照手册上的接线图进行连接,避免误接导致故障。

    兼容性和支持


    - 兼容性:EC4SAW系列可以与其他主流DC-DC转换器产品兼容,适用于多种电子设备。
    - 技术支持:厂商提供详细的技术文档和支持服务,帮助客户快速解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 检查散热措施是否到位,适当增加散热装置。 |
    | 输出电压不稳定 | 检查输入电压是否稳定,必要时调整输入电压。 |
    | 无输出 | 检查连接是否正确,重新确认所有接线端子。 |

    总结和推荐


    EC4SAW系列DC-DC转换器凭借其高效率、高稳定性、宽输入电压范围和紧凑设计,在众多应用场景中表现出色。该系列产品不仅适用于工业自动化、医疗设备和通信系统,还具备良好的兼容性和技术支持。强烈推荐使用EC4SAW系列DC-DC转换器,特别是在需要高可靠性和稳定性的场合。

EC4SAW-24S15N参数

参数
输出类型 -
同步整流器 -
拓扑 -
最大输入电压 36V
最大输出电压 15V
最小输出电压 36V
输出数量 1
开关频率 -
功能 -
最小输入电压 9V
长*宽*高 21.8mm*9.2mm*11.1mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

EC4SAW-24S15N数据手册

厂牌 PDF简要描述 下载
CINCON/台湾幸康 DC-DC稳压器 CINCON/台湾幸康 EC4SAW-24S15N EC4SAW-24S15N数据手册

EC4SAW-24S15N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 12.1317 ¥ 100.8701
10+ $ 11.8919 ¥ 98.8762
25+ $ 11.5322 ¥ 95.8855
50+ $ 10.653 ¥ 88.5284
100+ $ 10.6028 ¥ 86.826
库存: 41
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 504.35
直接购买
加入购物车
