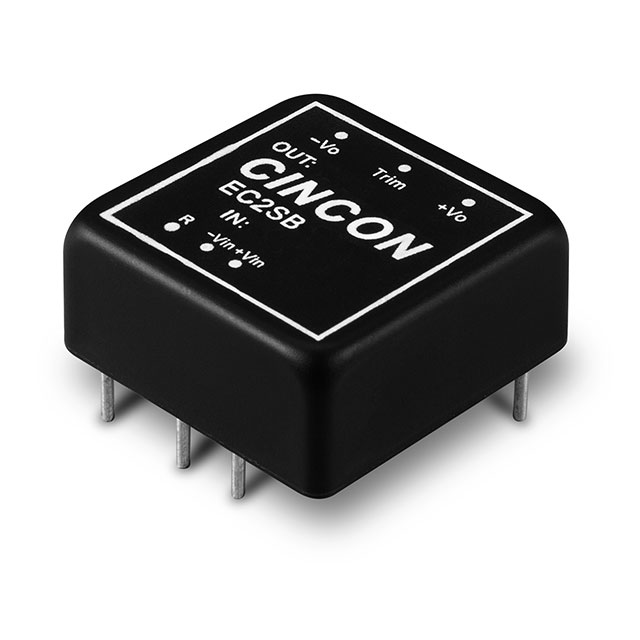

EC2SB-48S05S

产品分类: DC-DC稳压器
厂牌: CINCON/台湾幸康
产品描述: 350KHz Fixed 1 5V 75V 36V 贴片安装 25.4mm*25.4mm*9.2mm
供应商型号: SG-EC2SB-48S05S
供应商: 期货订购
标准整包数: 1
CINCON/台湾幸康 DC-DC稳压器 EC2SB-48S05S

EC2SB-48S05S概述

    电子元器件产品技术手册:EC2SB系列DC-DC转换器

    1. 产品简介


    EC2SB系列是用于DC-DC转换的电子元器件,属于隔离输出型,提供10瓦功率输出。此系列DC-DC转换器适用于多种场合,如工业控制、通信设备、医疗设备等需要稳定电压输出的应用场景。这些产品具有较高的效率(最高可达87%),可以承受2:1的输入范围,并且具备短路保护和过电流保护等功能,确保了长期稳定运行。

    2. 技术参数


    EC2SB系列的主要技术规格如下:
    - 输入电压范围:5V(4.7-9V)、12V(9-18V)、24V(18-36V)、48V(36-75V)
    - 输出电压:单端(5V、12V、15V)及双端(±5V、±12V、±15V)
    - 输出电流:最大值2500mA
    - 效率:单端87%,双端85%
    - 隔离电压:最小1500VDC
    - 隔离电阻:最小109Ω
    - 开关频率:典型值350KHz
    - 工作温度范围:-40℃至+85℃
    - 储存温度范围:-55℃至+125℃
    - 封装尺寸:标准封装(1.00 x 1.00 x 0.4英寸,25.4 x 25.4 x 10.2毫米)

    3. 产品特点和优势


    EC2SB系列的独特功能包括:
    - 高效率(最高87%),节省能源消耗。
    - 宽输入电压范围(2:1),适应不同应用场景的电压变化。
    - 内置远程开关控制,便于远程管理。
    - 防止短路和过电流的功能,提高了设备的安全性。
    - 兼容多种电路,适合广泛的电路设计。

    4. 应用案例和使用建议


    EC2SB系列广泛应用于工业控制设备、通信基站、医疗设备等领域。例如,在通信基站中,这些转换器可以将不同电压等级的直流电源进行有效转换,确保设备稳定运行。在使用过程中,建议根据实际需求选择合适的输入电压和输出电压组合,并确保符合相关的散热要求。若负载超过最大额定值,则需通过降额使用来确保可靠运行。

    5. 兼容性和支持


    EC2SB系列转换器与其他电子元器件具有良好的兼容性,能够直接应用于各种电路板设计中。厂商提供了详细的技术文档和支持服务,包括应用指南、故障排查手册等,以帮助用户更好地理解和使用这些产品。

    6. 常见问题与解决方案


    以下是一些用户可能会遇到的问题及其解决办法:
    - 问题1:启动时间过长
    - 解决方案:检查输入电压是否在规定范围内,必要时可增加外部电容以提高响应速度。

    - 问题2:输出电压不稳定
    - 解决方案:确认所有连接都牢固无误,并检查是否有电磁干扰源,必要时添加屏蔽措施。

    7. 总结和推荐


    综上所述,EC2SB系列DC-DC转换器凭借其高效、稳定、安全的特点,在工业控制、通信设备和医疗设备等多个领域中表现出色。如果你正在寻找一款可靠的DC-DC转换器,EC2SB系列绝对值得考虑。无论是对成本敏感的项目还是对高性能有严格要求的应用,这款产品都能提供令人满意的解决方案。

EC2SB-48S05S参数

参数
同步整流器 -
最大输出电压 5V
最大输入电压 75V
最小输入电压 36V
输出数量 1
最小输出电压 -
功能 -
输出类型 Fixed
拓扑 -
开关频率 350KHz
长*宽*高 25.4mm*25.4mm*9.2mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售

EC2SB-48S05S数据手册

厂牌 PDF简要描述 下载
CINCON/台湾幸康 DC-DC稳压器 CINCON/台湾幸康 EC2SB-48S05S EC2SB-48S05S数据手册

EC2SB-48S05S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 260.95
10+ ¥ 253.9
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
