首页  >  产品百科  >  EC3A34-E

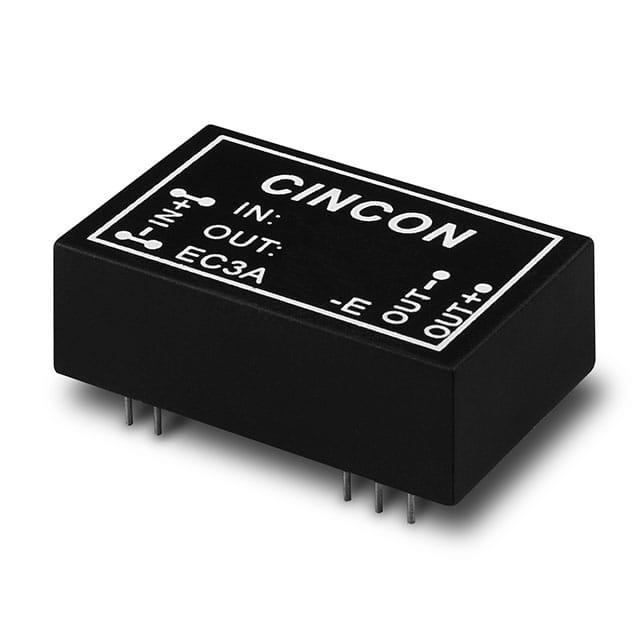

EC3A34-E

产品分类: DC-DC稳压器
厂牌: CINCON/台湾幸康
产品描述: 100KHz(Min) Fixed 2 5V 72V 36V DIP 通孔安装 31.8mm*20.3mm*10.2mm
供应商型号: SG-EC3A34-E
供应商: 期货订购
标准整包数: 1
CINCON/台湾幸康 DC-DC稳压器 EC3A34-E

EC3A34-E概述

    # EC3A Series 3W DC-DC Converters 技术手册

    产品简介


    EC3A系列是一款高性能的3瓦特隔离输出直流到直流转换器。这些转换器采用24引脚双列直插封装(DIP),适用于各种电源需求的应用。其输入电压范围为2:1,确保在不同电源条件下的稳定输出。EC3A系列具有高效率、短路保护和受监管的输出,广泛应用于通信设备、工业控制、医疗设备等领域。

    技术参数


    以下是EC3A系列转换器的技术规格:
    | 模型编号 | 输入电压 | 输出电压 | 输出电流 | 空载输入电流 | 满载输入电流 | 效率 | 输出电容 |

    | EC3A01 | 4.5-6 VDC | 5 VDC | 600 mA | 15 mA | 800 mA | 75% | 2200uF |
    | EC3A02 | 4.5-6 VDC | 12 VDC | 250 mA | 15 mA | 759 mA | 79% | 2200uF |
    | EC3A03 | 4.5-6 VDC | 15 VDC | 200 mA | 15 mA | 779 mA | 77% | 2200uF |
    | EC3A04 | 4.5-6 VDC | ±5 VDC | ±300 mA | 25 mA | 779 mA | 77% | 1000uF |
    | ...
    其他关键参数如下:
    - 输入电压范围:5V (4.5-6V), 12V (9-18V), 24V (18-36V), 48V (36-72V)
    - 最大输入浪涌电压:5V(10Vdc max), 12V(25Vdc max), 24V(50Vdc max), 48V(100Vdc max)
    - 隔离电压:500 VDC最小(标准型号),3KVDC最小(非导电黑塑料型号)
    - 工作环境温度:-25℃ 至 +71℃
    - 开关频率:100KHz最小
    - 存储温度范围:-40℃至+100℃
    - 湿度:最大95%RH,无凝结
    - MTBF(平均故障间隔时间):典型值2000K小时

    产品特点和优势


    EC3A系列转换器具备以下显著优势:
    1. 高效率:最高可达82%,减少了能源损耗。
    2. 宽输入电压范围:2:1的输入电压范围,确保在不同供电条件下稳定运行。
    3. 隔离输出:3K VDC的隔离电压,提供更好的安全性和抗干扰能力。
    4. 短路保护:连续短路保护功能,增强了系统的可靠性和耐用性。
    5. 紧凑设计:采用24引脚DIP封装,便于集成到各种电路板中。
    6. 高可靠性:通过UL60950-1认证(仅适用于H/HM版本)。

    应用案例和使用建议


    应用案例
    EC3A系列被广泛应用于各种工业和消费电子设备中,例如:
    - 通信基站:需要高效率和稳定电源的场合。
    - 医疗设备:需要高精度和隔离输出的医疗仪器。
    - 工业控制系统:要求高可靠性的工业自动化设备。
    使用建议
    1. 散热管理:确保在高温环境下使用时良好的散热条件,以避免过热。
    2. 电路布局:在电路板设计中合理布局,减少电磁干扰(EMI)的影响。
    3. 负载测试:在实际应用前进行充分的负载测试,确保满足设计要求。

    兼容性和支持


    EC3A系列与多种电子元器件和系统兼容。厂商提供了详尽的技术支持,包括产品手册、在线技术支持和保修服务。如有任何技术疑问,可以联系厂商获取帮助。

    常见问题与解决方案


    1. Q: 电源启动困难
    - A: 检查输入电压是否在规定的范围内,并确认负载是否正确连接。

    2. Q: 输出电压不稳定
    - A: 检查负载情况和输入电压,调整电路以达到最佳工作状态。

    3. Q: 设备过热
    - A: 保证良好的散热条件,必要时增加外部散热装置。

    总结和推荐


    EC3A系列3W DC-DC转换器凭借其高效率、宽输入电压范围和优异的安全性能,成为众多应用领域的理想选择。其广泛的应用场景和强大的兼容性使其在市场上具有很强的竞争力。对于追求高效能和高可靠性的工程师来说,EC3A系列无疑是值得推荐的产品。

EC3A34-E参数

参数
最小输入电压 36V
输出类型 Fixed
功能 -
最大输出电压 5V
拓扑 -
开关频率 100KHz(Min)
同步整流器 -
最大输入电压 72V
最小输出电压 -
输出数量 2
长*宽*高 31.8mm*20.3mm*10.2mm
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

EC3A34-E数据手册

厂牌 PDF简要描述 下载
CINCON/台湾幸康 DC-DC稳压器 CINCON/台湾幸康 EC3A34-E EC3A34-E数据手册

EC3A34-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 110.69
10+ ¥ 107.7
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
