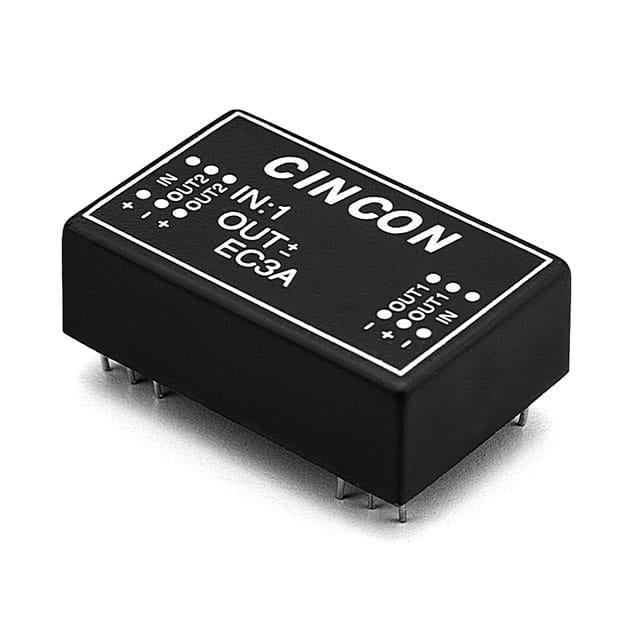

EC3A21HM

产品分类: DC-DC稳压器
厂牌: CINCON/台湾幸康
产品描述: 100KHz(Min) Fixed 1 5V 36V 18V DIP 通孔安装 31.8mm*20.3mm*10.2mm
供应商型号: 418-EC3A21HM
供应商: Mouser
标准整包数: 1
CINCON/台湾幸康 DC-DC稳压器 EC3A21HM

EC3A21HM概述

    # EC3A系列3W隔离输出DC-DC转换器技术手册

    产品简介


    EC3A系列是专为多种应用设计的3W隔离输出DC-DC转换器。这些转换器提供从4.5V到72V的宽输入电压范围,支持单输出和双输出配置。它们的主要特点是高效率(最高可达82%)、2:1的输入范围和连续短路保护。EC3A系列采用24针DIP封装,适用于通信、工业控制和医疗设备等领域。

    技术参数


    输入规格
    - 输入电压范围:5V(4.5-6V)、12V(9-18V)、24V(18-36V)、48V(36-72V)
    - 输入浪涌电压(最大100ms):5V(10Vdc)、12V(25Vdc)、24V(50Vdc)、48V(100Vdc)
    - 输入滤波器:Pi型
    输出规格
    - 输出电压精度:±2.0%
    - 电压平衡(双输出):±1.0%
    - 温度系数:±0.05%/℃
    - 纹波与噪声(20MHz带宽):3.3V/5V(100mV峰峰值)、12V/15V(1%峰峰值)
    其他规格
    - 隔离电压:500VDC最小,3KVDC最小(非导电黑塑料版本)
    - 隔离电阻:10^9欧姆最小
    - 开关频率:100kHz最小
    - 工作环境温度范围:-25℃至+71℃
    - 存储温度范围:-40℃至+100℃
    - 湿度:最大95%,无冷凝
    - MTBF:2000小时(平均故障间隔时间)

    产品特点和优势


    EC3A系列转换器具有多项独特的功能和优势:
    - 高效率:最高可达82%,能显著提高系统整体效率。
    - 宽输入范围:支持从4.5V到72V的宽输入电压范围,适应多种电源需求。
    - 高可靠性:具备连续短路保护功能,确保长期稳定运行。
    - 多种输出配置:支持单输出和双输出,方便各种应用需求。
    - 高隔离电压:确保在高压环境下也能安全可靠地工作。
    - 紧凑设计:采用24针DIP封装,体积小巧,便于安装和布局。

    应用案例和使用建议


    EC3A系列转换器广泛应用于通信、工业控制和医疗设备等领域。例如,在通信设备中,它可作为板载电源,为各类数字和模拟电路提供稳定可靠的电源。在工业控制系统中,它可以为传感器和其他组件供电,保证系统的稳定运行。
    使用建议
    - 散热管理:由于该转换器的工作温度范围较宽,应注意散热设计,以避免过热导致的性能下降或损坏。
    - 负载匹配:在选择输出电压和电流时,应确保与负载匹配,避免过载情况发生。
    - EMI抑制:利用内置的Pi型输入滤波器,有效抑制电磁干扰,提升系统稳定性。

    兼容性和支持


    EC3A系列转换器与其他电子元器件具有良好的兼容性,适用于各种电路设计。厂商提供全面的技术支持,包括详细的用户手册、应用指南和技术文档,以帮助用户正确使用和维护该产品。

    常见问题与解决方案


    问题1:过热保护导致转换器自动关闭
    解决方案:
    检查散热设计是否合理,确保周围环境温度不超过额定值。必要时,增加散热片或改进空气流通设计。
    问题2:输出电压不稳定
    解决方案:
    检查输入电压是否在规定范围内波动较大,确保负载变化不会导致输出电压超过允许范围。调整负载匹配以保持稳定的输出电压。
    问题3:输出纹波过大
    解决方案:
    确认是否已按照手册要求正确连接输出电容器,并确保其容量符合规格要求。如有需要,可以增加滤波电容来降低输出纹波。

    总结和推荐


    EC3A系列转换器以其高效、宽输入范围、高可靠性等特点在市场上脱颖而出,适合多种应用场景。其良好的兼容性和厂商的支持使得用户可以放心使用。如果您正在寻找一款高性能的隔离输出DC-DC转换器,强烈推荐使用EC3A系列。
    综上所述,EC3A系列是一款优秀的DC-DC转换器,无论是从技术规格还是实际应用效果来看,都值得信赖。

EC3A21HM参数

参数
最大输出电压 5V
开关频率 100KHz(Min)
最小输出电压 -
输出数量 1
同步整流器 -
最小输入电压 18V
最大输入电压 36V
功能 -
输出类型 Fixed
拓扑 -
长*宽*高 31.8mm*20.3mm*10.2mm
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

EC3A21HM数据手册

厂牌 PDF简要描述 下载
CINCON/台湾幸康 DC-DC稳压器 CINCON/台湾幸康 EC3A21HM EC3A21HM数据手册

EC3A21HM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.434 ¥ 147.3173
5+ $ 16.016 ¥ 135.3352
10+ $ 15.4872 ¥ 130.8668
25+ $ 14.0184 ¥ 118.4555
50+ $ 13.5972 ¥ 114.8963
100+ $ 12.8844 ¥ 105.8489
250+ $ 12.264 ¥ 103.6308
500+ $ 12.054 ¥ 101.8563
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 147.31
直接购买
加入购物车
