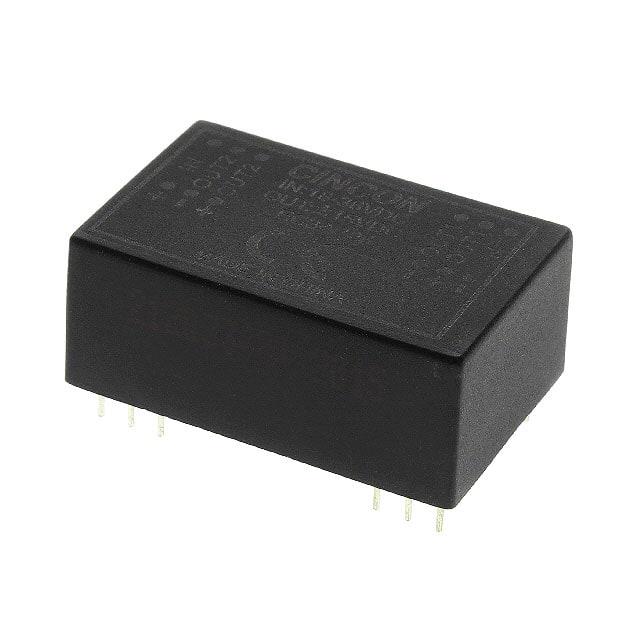

EC3AB25

产品分类: DC-DC稳压器
厂牌: CINCON/台湾幸康
产品描述: 100KHz(Min) Fixed 2 12V 36V 18V DIP 通孔安装 31.8mm*20.3mm*12.7mm
供应商型号: 418-EC3AB25
供应商: Mouser
标准整包数: 1
CINCON/台湾幸康 DC-DC稳压器 EC3AB25

EC3AB25概述

    电子元器件产品技术手册

    1. 产品简介


    EC3AB系列是3瓦特2:1输入范围的DC-DC转换器,适用于广泛的工业和通信应用。该系列产品提供高效稳定的隔离输出,适用于需要稳定电压和电流的场合,如电源管理系统、工业控制设备和电信设备。

    2. 技术参数


    - 输入电压范围: 9-18 VDC(12V型号),18-36 VDC(24V型号),36-72 VDC(48V型号)
    - 输出电压: 5VDC, 12VDC, 15VDC, ±5VDC, ±12VDC, ±15VDC, 3.3VDC
    - 输出电流:
    - 5VDC: 600mA(最高负载)
    - 12VDC: 250mA(最高负载)
    - 15VDC: 200mA(最高负载)
    - ±5VDC: ±300mA(最高负载)
    - ±12VDC: ±125mA(最高负载)
    - ±15VDC: ±100mA(最高负载)
    - 3.3VDC: 600mA(最高负载)
    - 效率: 最高达80%
    - 隔离电压: 最小500VDC(标准型号),3000VDC(带后缀"H"型号),1500VDC(带后缀"HM"型号)
    - 温度系数: ±0.05%/℃
    - 工作温度范围: -25℃至+71℃
    - 存储温度范围: -40℃至+100℃
    - 封装类型: DIP-24和SMD
    - 尺寸:
    - DIP封装: 1.25 x 0.80 x 0.50英寸(31.8 x 20.3 x 12.7毫米)
    - SMD封装: 1.25 x 0.80 x 0.55英寸(31.8 x 20.3 x 14.0毫米)

    3. 产品特点和优势


    - 高效率: 最高达80%,降低能耗和发热。
    - 宽输入电压范围: 适用于多种电源系统。
    - 隔离输出: 提供可靠的电气隔离,保护敏感电路。
    - 连续短路保护: 确保长时间稳定运行。
    - 低纹波噪声: 提升系统的整体性能。
    - 远程启停功能(可选): 提高系统的灵活性和可维护性。
    - 符合EMI标准: 满足EN55022 Class B标准,确保电磁兼容性。

    4. 应用案例和使用建议


    - 应用案例: 该系列DC-DC转换器广泛应用于通信基站、服务器机房、工业自动化控制系统等。
    - 使用建议:
    - 在选择型号时,根据实际应用场景的输入电压范围和输出要求进行匹配。
    - 考虑到散热问题,建议在高温环境下适当降额使用。
    - 若需远程控制启停,可以加装相应的远程控制模块。

    5. 兼容性和支持


    - 兼容性: 与各种工业控制系统和电源系统兼容。
    - 厂商支持: 提供详细的用户手册和技术支持,确保用户能够正确安装和使用。

    6. 常见问题与解决方案


    - 问题1: 输出电压不稳定。
    - 解决方案: 检查输入电压是否在正常范围内,确认连接线路无误,必要时检查内部滤波电容。
    - 问题2: 温度过高。
    - 解决方案: 确认工作环境温度,考虑增加散热措施,如外接散热片或风扇。
    - 问题3: 输出电流不足。
    - 解决方案: 检查负载情况,确认负载不超过最大允许值,必要时更换更大功率的型号。

    7. 总结和推荐


    EC3AB系列DC-DC转换器以其高效率、宽输入电压范围和可靠的电气隔离特性,在众多应用场景中表现出色。其独特的设计和优良的品质使其在市场上具有较强的竞争力。对于需要稳定可靠电源的工业和通信设备来说,该系列产品是一个理想的选择。我们强烈推荐此款产品给那些对电源系统稳定性有严格要求的应用场合。

EC3AB25参数

参数
同步整流器 -
开关频率 100KHz(Min)
最小输入电压 18V
最小输出电压 -
输出类型 Fixed
最大输出电压 12V
最大输入电压 36V
拓扑 -
输出数量 2
功能 -
长*宽*高 31.8mm*20.3mm*12.7mm
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
