首页  >  产品百科  >  EC8AW48D15

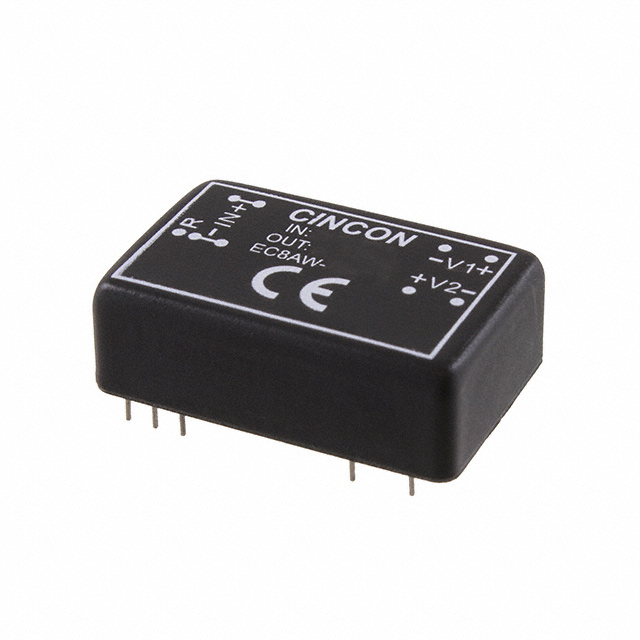

EC8AW48D15

产品分类: DC-DC稳压器
厂牌: CINCON/台湾幸康
产品描述: 2 15V 75V 18V 通孔安装 31.8mm*20.3mm*10.2mm
供应商型号:
供应商:
标准整包数: 0
CINCON/台湾幸康 DC-DC稳压器 EC8AW48D15

EC8AW48D15概述

    电子元器件产品技术手册解析:EC8AW系列DC-DC转换器

    1. 产品简介


    EC8AW系列是专为满足现代电源需求设计的15瓦隔离式DC-DC转换器。其主要功能在于将输入电压范围内的直流电转换为稳定的输出电压,支持4:1的宽输入电压范围(24V或48V)。这款转换器广泛应用于通信设备、工业控制、医疗设备和各类电子系统中,确保这些设备在复杂的工作环境中仍能稳定运行。

    2. 技术参数


    - 输入电压范围: 9-36V (24V输入) / 18-75V (48V输入)
    - 输出电压: 3.3V至15V
    - 最大输出电流: 单路输出高达4000mA,双路输出高达±625mA
    - 效率: 高达90%
    - 工作温度范围: -40°C到+85°C
    - 隔离电压: 输入/输出1500VDC最小值
    - 开关频率: 300kHz典型值
    - 电磁干扰: 满足EN55022标准A类要求

    3. 产品特点和优势


    - 高效率: 达到90%,有助于提高整体系统效率并减少热量产生。
    - 宽输入电压范围: 支持24V和48V两种标准输入电压,适用于多种不同的应用场景。
    - 低待机电流: 减少了空载时的功耗,提高了系统的能源利用率。
    - 短路保护: 连续短路保护功能,确保在故障情况下自动恢复,提高了系统的可靠性和安全性。
    - 无钽电容器: 降低了可靠性风险,使产品更耐用。
    - 安全认证: 满足UL60950-1、EN60950-1和IEC60950-1标准,确保符合国际安全规范。

    4. 应用案例和使用建议


    应用案例: 在工业控制系统中,EC8AW系列转换器常用于驱动各种传感器和执行机构,确保系统在恶劣环境下仍能稳定运行。此外,在通信基站和医疗设备中也广泛应用,提供可靠的电力供应。

    使用建议:
    - 在高温环境下使用时,应注意进行适当的散热处理,以避免过热。
    - 考虑到其宽输入电压范围,应合理选择输入电压,以充分利用其效率优势。
    - 使用过程中,注意遵循安装和维护指南,以确保长期稳定运行。

    5. 兼容性和支持


    EC8AW系列转换器支持CMOS或开集电极TTL逻辑兼容,便于集成到现有系统中。制造商提供详尽的技术支持和维护服务,确保客户能够顺利使用和维护产品。

    6. 常见问题与解决方案


    - 问题: 转换器启动时间较长。
    - 解决方法: 确认输入电压在合适的范围内,并检查负载是否过重。
    - 问题: 输出电压不稳定。
    - 解决方法: 检查输入电压和负载情况,确保输入电压稳定,并适当增加滤波电容。
    - 问题: 无法正常启动。
    - 解决方法: 检查接线是否正确,确认输入电压和远程控制信号是否符合要求。

    7. 总结和推荐


    综上所述,EC8AW系列DC-DC转换器凭借其高效、宽输入范围、低功耗和高可靠性等特点,成为众多应用场合的理想选择。它不仅具备出色的性能表现,还提供了良好的支持和服务,因此我们强烈推荐在需要稳定、高效电力供应的场合中使用此产品。

EC8AW48D15参数

参数
输出类型 -
输出数量 2
开关频率 -
最小输出电压 -
同步整流器 -
最大输出电压 15V
功能 -
拓扑 -
最小输入电压 18V
最大输入电压 75V
长*宽*高 31.8mm*20.3mm*10.2mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

EC8AW48D15数据手册

厂牌 PDF简要描述 下载
CINCON/台湾幸康 DC-DC稳压器 CINCON/台湾幸康 EC8AW48D15 EC8AW48D15数据手册

EC8AW48D15封装设计

查看详情并下载
Symbol
Footprint
3D Model
