EC3AB25M

产品分类: DC-DC稳压器
厂牌: CINCON/台湾幸康
产品描述: 2 12V 36V 18V 通孔安装 31.8mm*20.3mm*12.7mm
供应商型号: SG-EC3AB25M
供应商: 期货订购
标准整包数: 1

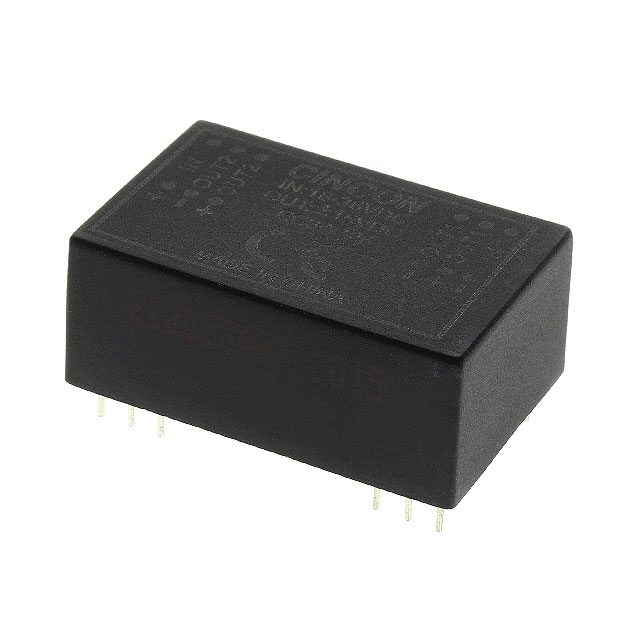

CINCON/台湾幸康 DC-DC稳压器 EC3AB25M

EC3AB25M概述


    产品简介


    EC3AB系列是3瓦特的2:1输入范围DC-DC转换器,适用于多种电子应用场合。这些转换器采用DIP-24或SMD封装,具备高效率(最高可达80%)和输出调节功能。它们还配备了输入滤波器和连续短路保护,满足EN55022 Class B标准,确保在传导测试中的表现优异。部分型号提供远程启停功能。

    技术参数


    | 参数 | 描述 |

    | 输入电压范围 | 9-18V(12V),18-36V(24V),36-72V(48V) |
    | 输出电压电流 | 见具体型号规格表 |
    | 效率 | 最高可达80% |
    | 温度系数 | ±0.05%/℃ |
    | 纹波和噪声 | 3.3V/5V:100mV pk-pk,12V/15V:1% pk-pk |
    | 隔离电压 | 500 VDC(标准模型),3K VDC(后缀"H"模型),1.5K VDC(后缀"HM"模型) |
    | 环境温度范围 | -25℃到+71℃ |
    | 存储温度范围 | -40℃到+100℃ |
    | 封装类型 | DIP-24/SMD |

    产品特点和优势


    EC3AB系列转换器具有以下特点和优势:
    1. 高效率:最高可达80%,提高能源利用率。
    2. 隔离输出:各输出端口间完全隔离,减少电磁干扰。
    3. 远程启停功能(可选):便于远程控制,提高了系统的灵活性。
    4. 优良的环境适应性:能在较宽的温度范围内稳定运行。
    5. 紧凑封装:提供DIP-24和SMD两种封装,适用于多种应用场合。
    6. 持续短路保护:防止因短路导致损坏,延长产品寿命。
    7. 符合国际标准:满足EN55022 Class B标准,适合专业应用场合。

    应用案例和使用建议


    EC3AB系列转换器广泛应用于通信、工业自动化、医疗设备等领域。例如,在通信基站中,它为系统各部分供电,保证通信设备正常运行。在医疗设备中,它作为电源管理模块的一部分,为设备提供稳定的电力供应。
    使用建议:
    1. 在选择合适的型号时,需考虑输入电压范围和输出需求。
    2. 考虑安装环境温度,确保其在规定的范围内运行。
    3. 使用散热片或空气流动,避免因高温导致性能下降。

    兼容性和支持


    EC3AB系列转换器支持多种输入电压,并且可以在广泛的温度范围内运行,因此兼容性强。制造商提供了详尽的技术文档和支持服务,用户可以方便地获取所需的支持和指导。

    常见问题与解决方案


    1. 问题:输出电压不稳定
    - 解决方案:检查输入电压是否在规定范围内,确认是否有足够的负载,确保接线正确。
    2. 问题:纹波噪声过大
    - 解决方案:检查输入电容是否符合要求,尝试更换更高质量的输入电容。
    3. 问题:温度过高
    - 解决方案:改善散热条件,如加装散热片或增强空气流通。

    总结和推荐


    综上所述,EC3AB系列DC-DC转换器凭借其高效率、隔离输出和强大的兼容性,在多种应用场合中表现出色。其紧凑的设计和良好的环境适应性使得该系列产品成为许多专业用户的首选。无论是需要在紧凑空间内工作的应用还是需要在极端环境中工作的设备,EC3AB系列都能胜任。我们强烈推荐使用此系列转换器,以获得可靠的电源解决方案。

EC3AB25M参数

参数
最大输出电压 12V
同步整流器 -
最大输入电压 36V
最小输入电压 18V
拓扑 -
开关频率 -
功能 -
输出数量 2
输出类型 -
最小输出电压 -
长*宽*高 31.8mm*20.3mm*12.7mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

EC3AB25M数据手册

厂牌 PDF简要描述 下载
CINCON/台湾幸康 DC-DC稳压器 CINCON/台湾幸康 EC3AB25M EC3AB25M数据手册

EC3AB25M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 149.17
10+ ¥ 145.14
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
