EC4AB05HM

产品分类: DC-DC稳压器
厂牌: CINCON/台湾幸康
产品描述: 2 15V 18V 9V DIP-24 通孔安装 31.8mm*20.3mm*12.7mm
供应商型号: SG-EC4AB05HM
供应商: 期货订购
标准整包数: 1

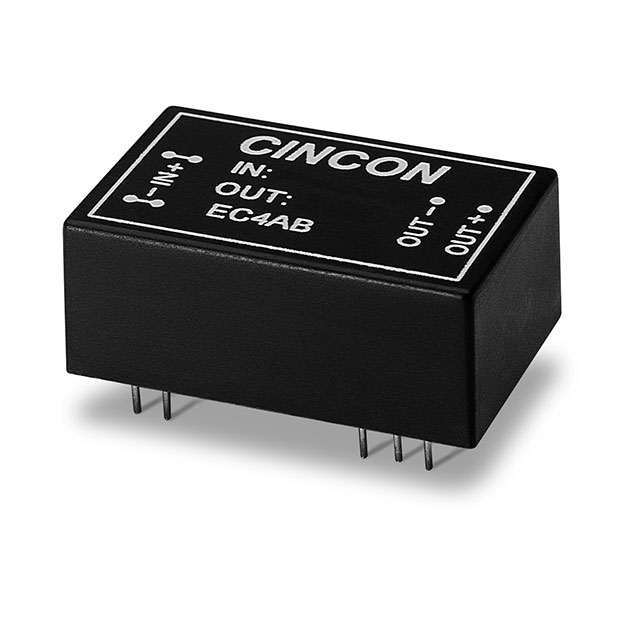

CINCON/台湾幸康 DC-DC稳压器 EC4AB05HM

EC4AB05HM概述

    EC4AB系列5-6瓦特2:1输入范围DC-DC转换器

    产品简介


    EC4AB系列是高效隔离输出DC-DC转换器,具备多种电压输出选项,适用于多种工业及消费电子产品。本系列产品拥有高效率(高达84%)、稳定的输出电压及连续短路保护功能,符合EN55022 Class B传导标准,适用于需要高稳定性和可靠性的应用场合。

    技术参数


    - 输入电压范围: 12V:9-18V;24V:18-36V;48V:36-72V
    - 隔离电压:
    - 标准型号:最小500VDC
    - 带后缀"H"型号:最小3K VDC
    - 带后缀"HM"型号:最小1.5K VDC
    - 输出电压精度: 最大±2.0%
    - 纹波与噪声(20MHz带宽): 3.3V/5V:最大100mV峰峰值;12V/15V:最大1%峰峰值
    - 切换频率: 最小100KHz
    - 温度系数: ±0.05%/℃
    - 封装: DIP-24/SMD
    - 效率: 参见产品表格
    - 存储温度范围: -40℃至+100℃
    - 散热方式: 自然对流
    - 最大壳温:
    - 塑料外壳:95℃
    - 铜外壳:100℃

    产品特点和优势


    1. 高效率: 最高可达84%,适合电源管理需求高的应用场景。
    2. 隔离设计: 隔离电压可达3KV,确保使用安全,适用于高可靠性要求的应用。
    3. 连续短路保护: 在异常情况下自动切断输出,避免设备损坏。
    4. 远程ON/OFF控制: 便于远程管理和控制,提高系统灵活性。
    5. 环境适应性强: 工作温度范围广,适应恶劣的工作环境。

    应用案例和使用建议


    1. 应用案例:
    - 通信设备: 为基站、路由器等提供稳定电源。
    - 工业控制: 用于各种工业自动化设备。
    - 消费电子: 如平板电脑、笔记本电脑等便携式设备。
    2. 使用建议:
    - 负载匹配: 根据具体需求选择合适的输出电流和电压,确保设备正常运行。
    - 散热考虑: 尽量避免长时间满载工作,确保良好的自然散热条件。
    - 故障处理: 遇到问题时,先检查输入电压和负载情况,确认是否超出了工作范围。

    兼容性和支持


    - 兼容性: EC4AB系列与大多数标准电子元器件兼容,广泛应用于各种系统集成。
    - 支持服务: 厂商提供全面的技术支持和维护服务,包括产品选型、安装指导和技术咨询。

    常见问题与解决方案


    1. 问题: 输出电压不稳定
    - 解决方案: 检查输入电压是否在允许范围内,调整负载并观察输出变化。
    2. 问题: 设备过热
    - 解决方案: 确保设备周围有足够的空间进行自然散热,避免长时间满载运行。
    3. 问题: 远程ON/OFF功能失效
    - 解决方案: 检查连接线路是否正常,确保信号逻辑正确。

    总结和推荐


    EC4AB系列DC-DC转换器以其高效率、高稳定性、强大的短路保护能力和广泛的输入输出电压范围,在多个行业具有很高的竞争力。对于需要高可靠性和高效能的应用场合,本产品无疑是一个理想的选择。强烈推荐使用。

EC4AB05HM参数

参数
最大输出电压 15V
最小输入电压 9V
功能 -
最小输出电压 -
最大输入电压 18V
开关频率 -
输出数量 2
拓扑 -
同步整流器 -
输出类型 -
长*宽*高 31.8mm*20.3mm*12.7mm
通用封装 DIP-24
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

EC4AB05HM数据手册

厂牌 PDF简要描述 下载
CINCON/台湾幸康 DC-DC稳压器 CINCON/台湾幸康 EC4AB05HM EC4AB05HM数据手册

EC4AB05HM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 190.92
10+ ¥ 185.76
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
