EC3A21H

产品分类: DC-DC稳压器
厂牌: CINCON/台湾幸康
产品描述: 100KHz(Min) DC,Fixed 1 5V 36V 18V DIP 通孔安装 31.8mm*20.3mm*10.2mm
供应商型号: 418-EC3A21H
供应商: Mouser
标准整包数: 1

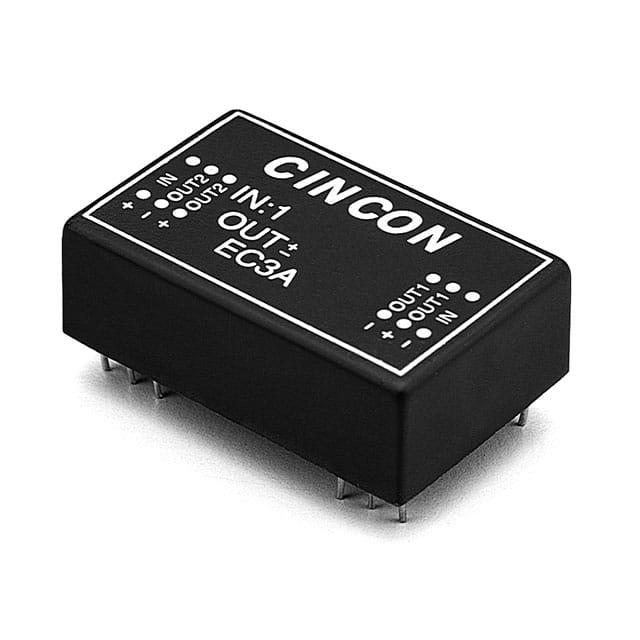

CINCON/台湾幸康 DC-DC稳压器 EC3A21H

EC3A21H概述


    产品简介


    EC3A系列DC-DC转换器是一种高效的电源转换设备,适用于多种工业和消费电子产品。该系列产品以紧凑的24引脚双列直插封装(DIP)提供高达3瓦的隔离输出功率。它适用于5V、12V、24V和48V直流输入电压,且具备2:1的输入电压范围,支持单路或多路输出。这些转换器广泛应用于通信设备、计算机系统、工业控制设备、医疗器械等领域,为各类设备提供稳定可靠的电源。

    技术参数


    | 参数 | 值 |

    | 输入电压范围 | 5V:4.5-6V;12V:9-18V;24V:18-36V;48V:36-72V |
    | 输出电压 | 5V、12V、15V、±5V、±12V、±15V、3.3V |
    | 效率 | 高达82% |
    | 隔离电压 | 最小500VDC,部分型号可达3000VDC |
    | 短路保护 | 连续短路保护 |
    | 线路调节 | ±0.5%最大 |
    | 负载调节 | 单输出:±0.5%最大;双输出:±1.0%最大 |
    | 尺寸 | 1.25×0.80×0.40英寸(31.8×20.3×10.2毫米) |

    产品特点和优势


    EC3A系列DC-DC转换器具有以下显著优势:
    1. 高效率:转换器的最高效率可达82%,确保能源利用率最大化。
    2. 宽输入电压范围:支持2:1的输入电压范围,使产品更适应不同的供电环境。
    3. 隔离电压:500VDC至3000VDC的隔离电压,提高系统的安全性和可靠性。
    4. 连续短路保护:防止过流损坏,延长使用寿命。
    5. 紧凑设计:采用24引脚DIP封装,便于集成到各种电路板上。
    6. 多种输出选择:支持单路或多路输出,满足不同应用需求。
    7. 温度稳定性:工作温度范围从-25℃到+71℃,具有良好的温度适应能力。

    应用案例和使用建议


    EC3A系列DC-DC转换器在多种应用场景中表现出色。例如,在工业控制系统中,它可以为传感器、执行器和其他模块提供稳定的电源。对于医疗设备,转换器的高效率和低噪音特性使其成为理想的选择。使用建议如下:
    1. 环境温度管理:在高温环境中使用时,应注意散热,避免超过最大温度限制(塑料外壳95℃,铜壳100℃)。
    2. 线缆连接:使用高质量线缆连接输入和输出端,以减少电磁干扰和损耗。
    3. 负载匹配:根据具体应用选择合适的输出电压和电流,避免负载不匹配导致的效率下降。

    兼容性和支持


    EC3A系列DC-DC转换器具有广泛的兼容性,适用于多种设备和系统。制造商提供详细的安装指南和技术支持,帮助客户快速解决问题并实现最佳性能。此外,用户可以访问官方技术支持网站,获取更多资源和更新。

    常见问题与解决方案


    1. 问题:设备无法启动
    - 解决方案:检查输入电压是否符合要求,确认接线正确无误。

    2. 问题:输出电压不稳定
    - 解决方案:确认负载是否过重,必要时增加输出电容。

    3. 问题:发热严重
    - 解决方案:改善散热条件,使用更大散热片或风扇辅助散热。

    总结和推荐


    EC3A系列DC-DC转换器以其高效、稳定和可靠的特点,成为工业和消费电子产品中的优秀电源解决方案。其宽输入电压范围、高效率和优良的温度适应性使其在众多应用中表现出色。因此,强烈推荐给需要高性能电源转换器的设计工程师和系统集成商。

EC3A21H参数

参数
功能 -
拓扑 -
最小输入电压 18V
输出数量 1
最小输出电压 -
最大输出电压 5V
输出类型 DC,Fixed
开关频率 100KHz(Min)
最大输入电压 36V
同步整流器 -
长*宽*高 31.8mm*20.3mm*10.2mm
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
