EC7B-24S33N

产品分类: DC-DC稳压器
厂牌: CINCON/台湾幸康
产品描述: 350KHz Fixed 1 3.3V 36V 18V DIP 通孔安装 50.8mm*25.4mm*10.2mm
供应商型号: SG-EC7B-24S33N
供应商: 期货订购
标准整包数: 1

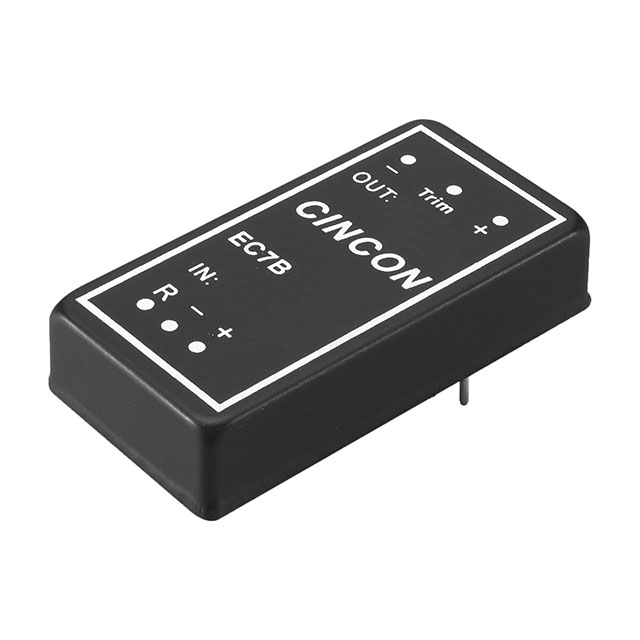

CINCON/台湾幸康 DC-DC稳压器 EC7B-24S33N

EC7B-24S33N概述

    EC7B系列20瓦特2:1输入范围DC-DC转换器

    产品简介


    EC7B系列20瓦特2:1输入范围DC-DC转换器是一款高效率、隔离输出的电源转换器,广泛应用于工业自动化、通信设备、医疗仪器等领域。该系列产品提供了多种电压输出选项,适用于不同应用场景的电力需求。通过内置的短路保护、EMI滤波等功能,确保了系统的稳定性和可靠性。

    技术参数


    以下是EC7B系列的详细技术规格:
    | 型号 | 输出电流(mA) | 输入电压范围(VDC) | 输出电压(VDC) | 效率(%) | 输出电容(uF) |
    |
    | EC7B-12D12 | ±835 | 9-18 | ±12 | 90 | 1000 |
    | EC7B-12D15 | ±670 | 9-18 | ±15 | 90 | 800 |
    | EC7B-24S18 | 6000 | 18-36 | 1.8 | 86 | 6000 |
    | EC7B-24S25 | 6000 | 18-36 | 2.5 | 88 | 6000 |
    | EC7B-24S33 | 5000 | 18-36 | 3.3 | 90 | 5000 |
    | EC7B-24S05 | 4000 | 18-36 | 5 | 90 | 4000 |
    | EC7B-24S12 | 1670 | 18-36 | 12 | 90 | 2000 |
    | EC7B-24S15 | 1330 | 18-36 | 15 | 90 | 2000 |
    | EC7B-24D12 | ±835 | 18-36 | ±12 | 90 | 1000 |
    | EC7B-24D15 | ±670 | 18-36 | ±15 | 90 | 800 |
    | EC7B-48S18 | 6000 | 36-75 | 1.8 | 86 | 6000 |
    | EC7B-48S25 | 6000 | 36-75 | 2.5 | 87 | 6000 |
    | EC7B-48S33 | 5000 | 36-75 | 3.3 | 89 | 5000 |
    | EC7B-48S05 | 4000 | 36-75 | 5 | 90 | 4000 |
    | EC7B-48S12 | 1670 | 36-75 | 12 | 89 | 2000 |
    | EC7B-48S15 | 1330 | 36-75 | 15 | 88 | 2000 |
    | EC7B-48D12 | ±835 | 36-75 | ±12 | 90 | 1000 |
    | EC7B-48D15 | ±670 | 36-75 | ±15 | 89 | 800 |

    产品特点和优势


    1. 高效能:EC7B系列具有高达90%的效率,减少了能源损耗。
    2. 宽输入电压范围:2:1的输入电压范围使得这些转换器可以在不同供电条件下正常工作。
    3. 隔离输出:为各种电路提供安全可靠的隔离输出。
    4. 高可靠性:内置连续短路保护、PI输入滤波等功能,确保长期运行稳定性。
    5. 认证齐全:符合CE和UL60950-1标准,保障使用安全。

    应用案例和使用建议


    - 应用案例:EC7B系列被广泛应用于通信基站、医疗设备、工业控制系统等。例如,在某通信基站项目中,EC7B-48S25型号转换器能够有效处理复杂的电力供应问题,保证设备的持续稳定运行。
    - 使用建议:为了更好地利用EC7B系列的性能,建议安装时确保良好的散热条件,特别是对于大功率型号(如EC7B-24S6000)。在负载突变时,可通过调整外部电容来优化瞬态响应。

    兼容性和支持


    - 兼容性:EC7B系列各型号之间具有良好的兼容性,便于在不同系统中替换和升级。
    - 支持和服务:制造商提供了详尽的技术文档和支持服务,确保客户在使用过程中能够获得必要的技术支持和培训。

    常见问题与解决方案


    - 问题1:电源无法启动。
    - 解决方案:检查输入电压是否在规定的范围内。如果输入电压正常,则检查连接线是否接触良好。
    - 问题2:输出电压不稳定。
    - 解决方案:确认输出电容是否符合规格要求,或者尝试调整外部电容。
    - 问题3:负载瞬态响应不佳。
    - 解决方案:增加输出电容或使用低ESR电容以改善瞬态响应。

    总结和推荐


    EC7B系列20瓦特2:1输入范围DC-DC转换器以其高效的能量转换、广泛的适用范围和可靠的安全性,在众多应用场景中表现出色。该系列不仅满足了高性能的需求,还具备优异的性价比,非常适合工业自动化、通信设备等领域使用。综上所述,强烈推荐EC7B系列用于各类高要求的电力供应需求。

EC7B-24S33N参数

参数
最大输出电压 3.3V
最小输出电压 -
最大输入电压 36V
输出类型 Fixed
最小输入电压 18V
同步整流器 -
输出数量 1
拓扑 -
功能 -
开关频率 350KHz
长*宽*高 50.8mm*25.4mm*10.2mm
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

EC7B-24S33N数据手册

厂牌 PDF简要描述 下载
CINCON/台湾幸康 DC-DC稳压器 CINCON/台湾幸康 EC7B-24S33N EC7B-24S33N数据手册

EC7B-24S33N封装设计

查看详情并下载
Symbol
Footprint
3D Model
