LM51231QRGRRQ1

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 升压式 Yes 1.2MHz,2.4MHz Adjustable 1 800mV~42V 800mV~42V VQFN-20
供应商型号: LM51231QRGRRQ1
供应商: 国内现货
标准整包数: 3000
TEXAS INSTRUMENTS DC-DC稳压器 LM51231QRGRRQ1

LM51231QRGRRQ1概述

    LM51231-Q1 2.2-MHz Wide VIN Synchronous Boost Controller with VOUT Tracking

    产品简介


    LM51231-Q1 是一款宽输入范围同步升压控制器,采用峰值电流模式控制。适用于各种宽范围汽车电池供电的应用,如汽车音频电源供应和LED偏置供电。它支持3.8V到42V的输入电压范围,并具备动态编程输出电压的功能。该控制器能够在汽车冷启动和负载突变情况下正常工作,并且具有高集成度和小型化的解决方案。

    技术参数


    - 工作温度范围: -40°C至+125°C(TA)
    - 输入电压范围: 0.8V至42V(BIAS ≥ 3.8V时)
    - 输出电压范围: 动态可编程从5V至20V,或从15V至57V
    - 最大开关频率: 2.2MHz
    - 电流限制: 峰值电流限制
    - 保护特性: 过压保护、热关断、高边开关短路保护

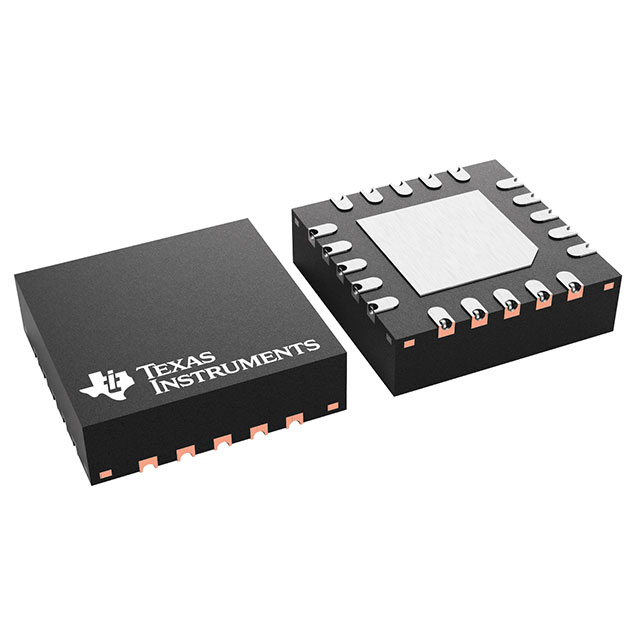

    - 封装: QFN-20(3.5mm x 3.5mm)
    - 典型应用: 汽车音频电源供应和LED偏置供电

    产品特点和优势


    1. 宽输入电压范围: 支持3.8V到42V的输入电压,适合汽车应用中的冷启动和负载突变。
    2. 动态输出跟踪: 可以通过外部电阻动态编程输出电压,实现灵活的电源管理。
    3. 高效率和小型化: 最大开关频率为2.2MHz,有助于减少AM干扰并提供紧凑的解决方案。
    4. 多种工作模式: 支持强制连续导通模式(FPWM)和二极管仿真模式(DE),可根据应用需求进行选择。
    5. 低功耗: 在休眠状态下BIAS电流不超过3μA。
    6. 集成保护特性: 包括过压保护、热关断和高边开关短路保护,确保系统稳定可靠。

    应用案例和使用建议


    - 汽车音频电源供应: 利用其宽输入电压范围和动态输出跟踪功能,可以为车载音频系统提供稳定的电源支持。
    - LED偏置供电: 适用于需要高压直流输出的LED驱动电路,提供高效可靠的电源管理。
    使用建议:
    - 在设计电路时,确保选用合适的电容和电阻,以便实现所需的输出电压范围和开关频率。
    - 注意散热设计,特别是在高温环境下使用时,合理利用散热片或散热风扇提高热稳定性。

    兼容性和支持


    - 兼容性: 与大多数标准汽车电子设备兼容,支持多种汽车应用场景。
    - 支持: 提供详细的技术文档和开发工具,包括软件和硬件支持,帮助用户快速开发和部署。

    常见问题与解决方案


    - 问题: 输出电压不稳定。
    - 解决方案: 检查外部电容和电阻是否符合规范,并确保适当的接地连接。
    - 问题: 系统无法启动。
    - 解决方案: 检查输入电压是否在正常范围内,确认启动信号和复位信号正常。

    总结和推荐


    综上所述,LM51231-Q1是一款高性能、多功能的同步升压控制器,特别适用于汽车应用中对电源管理要求较高的场合。其宽输入电压范围、动态输出跟踪能力和低功耗设计使其在市场上具有很强的竞争力。我们强烈推荐此产品用于各种汽车电子应用。

LM51231QRGRRQ1参数

参数
输出数量 1
输出类型 Adjustable
最小输出电压 -
功能 Boost型
同步整流器 Yes
开关频率 1.2MHz,2.4MHz
最小输入电压 800mV~42V
拓扑 升压式
最大输出电压 -
最大输入电压 800mV~42V
通用封装 VQFN-20
包装方式 卷带包装

LM51231QRGRRQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM51231QRGRRQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LM51231QRGRRQ1 LM51231QRGRRQ1数据手册

LM51231QRGRRQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 12.9006
6000+ ¥ 12.5727
9000+ ¥ 12.2447
库存: 30000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 38701.8
