TPS62870Y1QWRXSRQ1

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Adjustable 1 6V 2.7V
供应商型号: 14M-TPS62870Y1QWRXSRQ1
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 TPS62870Y1QWRXSRQ1

TPS62870Y1QWRXSRQ1概述

    TPS6287x-Q1 Synchronous Step-Down Converter 技术手册解析

    产品简介


    TPS6287x-Q1 是一款专为汽车应用设计的同步降压 DC/DC 转换器系列。该系列涵盖了 6A、9A、12A 和 15A 四种电流等级的产品,满足多种应用场景的需求。这些转换器具有出色的瞬态响应能力和高效率,适用于诸如娱乐系统、ADAS(高级驾驶辅助系统)、FPGA(现场可编程门阵列)和 DDR 内存供应等多种用途。

    技术参数


    TPS6287x-Q1 系列的主要技术参数如下:
    - 输入电压范围:2.7V 至 6V
    - 输出电压精度:±1%
    - 内部功率 MOSFET 阻值:7mΩ 和 4.5mΩ
    - 启动输出电压选择:通过电阻或短路至 GND 或 VIN 进行选择
    - 开关频率选择:通过 FSEL 引脚进行设置,频率范围为 1.5MHz 至 3.0MHz,或同步到外部时钟
    - I²C 接口速度:最高可达 1MHz

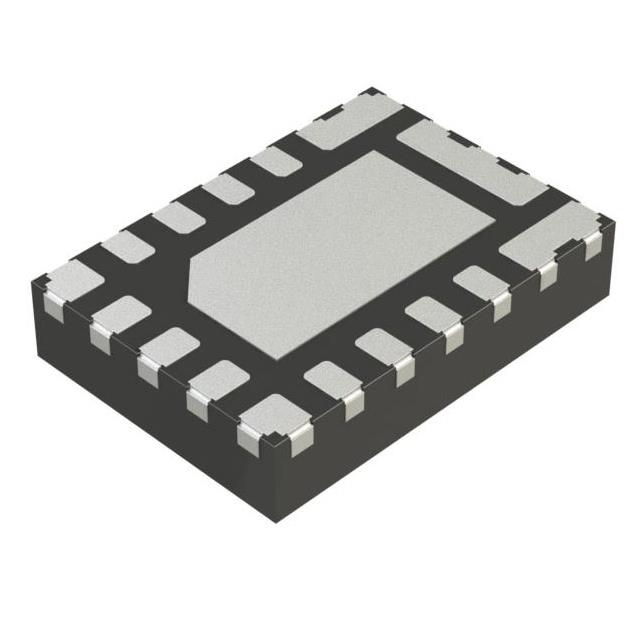

    - 封装形式:2.55mm x 3.55mm x 1mm VQFN 封装
    - 工作温度范围:-40°C 至 +150°C

    产品特点和优势


    TPS6287x-Q1 系列具有多项显著的特点和优势:
    - AEC-Q100 认证:适用于汽车应用,温度等级达到 -40°C 至 +125°C。
    - 增强的 DCS 控制方案:支持快速瞬态响应,同时提供固定频率操作。
    - 远程感应功能:可实现负载点的最大电压调节,确保 ±1% 的直流电压精度。
    - 堆叠模式操作:能够提供更高的输出电流,或分散功耗以减少单个设备的热应力。
    - I²C 兼容接口:提供多种控制、监控和警告功能,如电压监测和温度相关的警告。

    应用案例和使用建议


    根据手册中的描述,TPS6287x-Q1 在多种应用场景中表现出色,包括娱乐系统、ADAS、FPGA 供电和 DDR 内存供电等。例如,在娱乐系统中,可以通过远程感应功能实现精确的电压调节,保证系统稳定运行。在 ADAS 应用中,其快速瞬态响应能力可以确保系统的即时响应。
    对于使用建议,我们建议:
    - 在选择启动输出电压时,根据具体需求合理配置 VSEL 引脚上的电阻。
    - 在需要快速瞬态响应的应用中,选择强迫 PWM 模式运行。
    - 使用堆叠模式操作时,需注意连接好所有堆叠设备的相应引脚。

    兼容性和支持


    TPS6287x-Q1 支持 I²C 协议通信,兼容其他具备 I²C 接口的电子元器件或设备。德州仪器公司为用户提供全面的技术支持和维护资源,包括文档更新通知、在线支持资源等。

    常见问题与解决方案


    根据手册中的内容,常见的问题及解决方案如下:
    - 问题:如何选择正确的启动输出电压?
    - 解决方案:通过配置 VSEL 引脚上的电阻来设定启动输出电压。更多细节可参考第 9.3.6.2 节。
    - 问题:如何确保良好的瞬态响应?
    - 解决方案:在需要快速瞬态响应的应用中,将 MODE/SYNC 引脚拉高,使设备运行在强迫 PWM 模式。

    总结和推荐


    TPS6287x-Q1 系列转换器凭借其高性能、灵活的操作模式和全面的保护功能,在众多应用中表现出色。其 AEC-Q100 认证使其特别适合汽车领域的应用,而广泛的输出电流等级则满足不同场景的需求。总体而言,TPS6287x-Q1 系列是一款值得推荐的产品,特别是对于需要高效率和快速瞬态响应的场合。

TPS62870Y1QWRXSRQ1参数

参数
同步整流器 -
输出数量 1
最大输出电压 -
最大输入电压 6V
拓扑 -
最小输出电压 -
输出类型 Adjustable
开关频率 -
功能 -
最小输入电压 2.7V
应用等级 汽车级
包装方式 卷带包装

TPS62870Y1QWRXSRQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS62870Y1QWRXSRQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS TPS62870Y1QWRXSRQ1 TPS62870Y1QWRXSRQ1数据手册

TPS62870Y1QWRXSRQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 18.2289
10+ ¥ 16.3357
30+ ¥ 14.3435
100+ ¥ 13.945
300+ ¥ 13.4112
1000+ ¥ 13.0206
库存: 99
起订量: 1 增量: 100
交货地:
最小起订量为:1
合计: ¥ 18.22
