首页  >  产品百科  >  TPS62875QWRZVRQ1

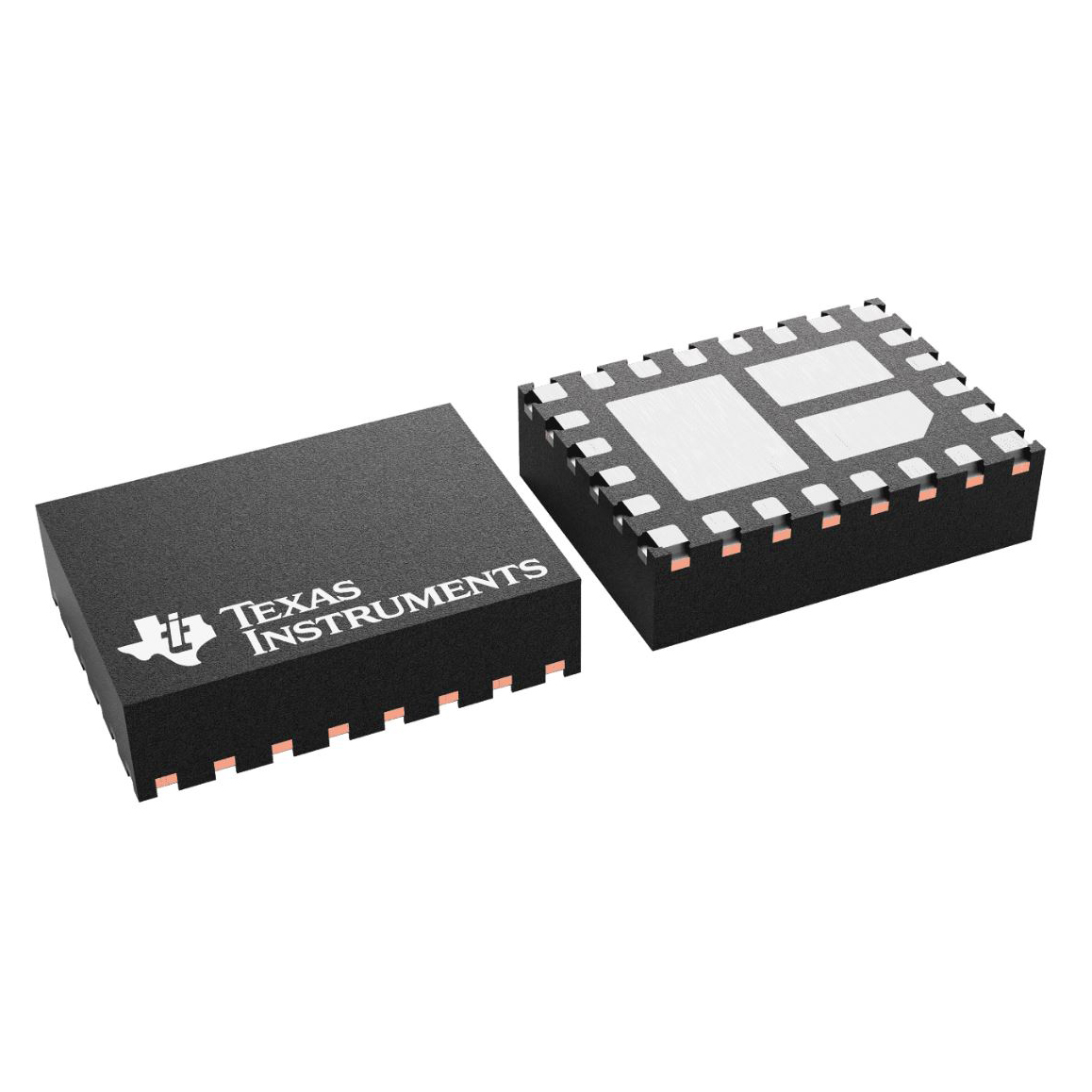

TPS62875QWRZVRQ1

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck Yes 1.5MHz,2.25MHz,2.5MHz,3MHz Adjustable 1 1.675V 400mV 6V 2.7V 贴片安装,黏合安装
供应商型号: TPS62875QWRZVRQ1
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 TPS62875QWRZVRQ1

TPS62875QWRZVRQ1概述

    TPS6287x-Q1:适用于汽车和快瞬态同步降压转换器的

    产品简介



    产品简介


    TPS6287x-Q1系列是一款专为汽车应用设计的同步降压直流-直流转换器,输入电压范围为2.7V至6V。这一系列包括四个不同型号,分别是15A、20A、25A和30A,具有多种输出电压设置,能够满足不同的功率需求。该系列的设备具备功能安全认证,并提供了详细的文档来辅助功能安全系统的设计。

    技术参数


    - 输入电压范围: 2.7V到6V
    - 输出电流: 15A, 20A, 25A, 和 30A
    - 输出电压精度: ±0.8%
    - 内部电源MOSFETs阻值: 2.6mΩ和1.5mΩ
    - 可选开关频率: 1.5MHz, 2.25MHz, 2.5MHz 或 3MHz,可通过外部时钟同步
    - 工作温度范围: –40°C 至 125°C(TA),-40°C 至 150°C(TJ)
    - 绝对最大额定值: 最大VIN输入电压为6.5V
    - 供电电压范围: SCL, SDA 和 SYNCOUT 的最大输入电压为5.5V
    - 启动电压选择: 通过VSEL引脚外部电阻或者I2C接口进行设置
    - 软启动调整: 可调节
    - 过温警告和过温关机: 支持
    - 热关断阈值温度: 170°C
    - 热关断迟滞: 20°C
    - I2C通信接口: 支持高达3.4MHz的I2C通信

    产品特点和优势


    TPS6287x-Q1的主要特点包括:
    - AEC-Q100认证,适用于汽车环境
    - 可以在高负载情况下达到稳定的输出电流
    - 提供灵活的电压和电流选项,适应不同应用场景的需求
    - 通过内置的MOSFET,有效减少外置元件数量
    - 高效且易于使用的控制方案
    - 具备故障保护机制,如过温警告和过温关机

    应用案例和使用建议


    TPS6287x-Q1系列广泛应用于汽车电子系统中,如ADAS相机、传感器融合系统、环绕视图ECU、混合动力及可重构仪表盘、头单元、远程信息控制单元等。在这些应用中,需要稳定可靠的电源供应来支持系统运行。为了获得最佳性能,可以考虑采用两个或多个TPS6287x-Q1设备堆叠在一起以提供更高的输出电流能力。
    使用建议:
    - 确保输入电压范围在指定范围内,避免超出绝对最大额定值。
    - 使用合适的电感和电容来提高效率和稳定性。
    - 利用I2C接口实现灵活的控制和监控,例如调节输出电压以适应不同负载需求。

    兼容性和支持


    该产品支持多种电子元器件和其他系统集成。供应商提供了详尽的技术文档和支持资源,包括生产数据、技术手册、应用程序指南等。此外,还有关于文档更新的通知服务,帮助用户及时获取最新信息。

    常见问题与解决方案


    在使用过程中可能遇到的问题包括:
    - 电压不稳定: 检查输入电压和输出负载是否在正常范围内。
    - 设备不启动: 确认启用引脚连接正确,同时检查供电电压是否达到要求。
    - 热关断: 确保良好的散热措施,必要时增加散热片或优化PCB布局。

    解决方案:
    - 调整输入电压和负载以确保稳定运行。
    - 仔细检查并正确连接所有引脚,确认供电路径无误。
    - 使用适当的散热措施,如增加散热片或改善PCB布局以增强散热效果。

    总结和推荐


    TPS6287x-Q1系列凭借其高效能、易用性和丰富的功能,在汽车电子系统领域表现出色。它不仅满足严格的AEC-Q100标准,还拥有良好的可靠性和灵活性,适合各种高要求的应用场景。我们强烈推荐在涉及稳定电源需求的汽车电子项目中选用此产品。

TPS62875QWRZVRQ1参数

参数
最小输出电压 400mV
输出数量 1
最大输入电压 6V
功能 Step-Down
开关频率 1.5MHz,2.25MHz,2.5MHz,3MHz
最大输出电压 1.675V
拓扑 Buck
最小输入电压 2.7V
同步整流器 Yes
输出类型 Adjustable
安装方式 贴片安装,黏合安装
包装方式 卷带包装

TPS62875QWRZVRQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS62875QWRZVRQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS TPS62875QWRZVRQ1 TPS62875QWRZVRQ1数据手册

TPS62875QWRZVRQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 25.6296
2000+ ¥ 24.978
3000+ ¥ 24.3264
库存: 21000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 25629.6
直接购买
加入购物车
