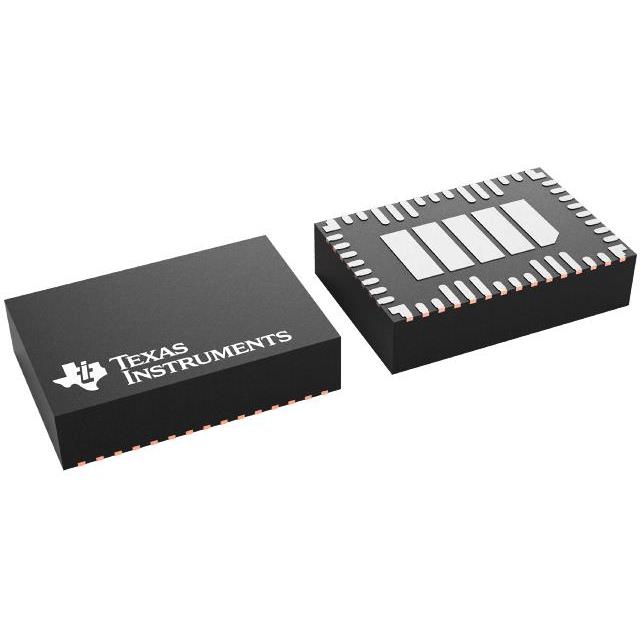

TPSM5D1806MRDBR-ET

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: TPSM5D1806MRDBR-ET
供应商: 国内现货
标准整包数: 5
TEXAS INSTRUMENTS DC-DC稳压器 TPSM5D1806MRDBR-ET

TPSM5D1806MRDBR-ET概述

    TPSM5D1806E 4.5-V to 15-V Input Dual 6-A / Single 12-A Output Power Module

    1. 产品简介


    TPSM5D1806E 是一款高度集成且灵活的双通道6安培输出或单通道12安培输出电源模块,适用于航空航天、医疗成像、通信、航空电子和飞机控制等应用领域。该模块采用紧凑型8mm x 5.5mm x 1.8mm QFN封装,输入电压范围为4.5V至15V,能够处理广泛的中间总线转换以及标准5V和12V电源轨。它具有独立的6安培输出通道,可以配置为两个独立的电源轨,也可以合并为一个双相12安培输出。

    2. 技术参数


    - 输入电压范围:4.5V至15V
    - 输出电压范围:0.5V至5.5V,精度±1.25%
    - 输出电流:每个通道6A,最大12A
    - 开关频率选项:500kHz、1.0MHz、1.5MHz和2.0MHz
    - 同步功能:可调节相位延迟
    - 温度范围:工作结温-55°C至+125°C,工作环境温度-55°C至+105°C
    - 保护功能:过流和热关断保护
    - 封装:8mm x 5.5mm x 1.8mm标准QFN封装

    3. 产品特点和优势


    - 高性能:具有高效率、高精度和宽泛的工作电压范围。
    - 灵活性:支持独立或并联输出,适应不同应用需求。
    - 易用性:通过WEBENCH® Power Designer进行定制设计。
    - 可靠性:满足EN55011辐射EMI限制,适合恶劣环境应用。
    - 集成化:集成了内部功率设计,无需外部补偿和磁性元件选择。

    4. 应用案例和使用建议


    TPSM5D1806E广泛应用于航天和国防系统、医疗成像设备、通信基站、航空电子设备等领域。在这些应用中,需要确保稳定的电源供应以支持关键任务操作。使用时,可以根据具体需求配置输出模式,如需要高电流输出时可以并联两个通道,或者需要独立供电时可以独立设置每个通道。同时,应注意散热设计,合理布置PCB走线以确保良好的热性能。

    5. 兼容性和支持


    TPSM5D1806E与多种电子元器件和其他设备兼容。TI(Texas Instruments)提供全面的技术支持,包括WEBENCH® Power Designer工具,帮助用户快速创建自定义设计。此外,厂商还提供了详尽的文档和更新通知,确保用户能够及时获得最新的技术支持信息。

    6. 常见问题与解决方案


    - 问题1:启动时出现电压波动。
    - 解决方案:检查反馈电压(FB1和FB2)是否正确连接,并确认软启动时间(tSS)设置是否适当。

    - 问题2:输出电流不足。
    - 解决方案:检查输入电压是否在规定范围内,确保输入电容和输出电容正确配置。

    7. 总结和推荐


    TPSM5D1806E 是一款功能强大、灵活性高且易于使用的电源模块,适用于各种严苛的应用环境。其宽泛的工作电压范围、高精度输出以及内置保护机制使其成为许多工业应用的理想选择。推荐在需要稳定且高效电源供应的应用中使用此产品。
    综上所述,TPSM5D1806E 在技术规格、应用范围以及易用性方面均表现出色,是一款值得信赖的产品。

TPSM5D1806MRDBR-ET参数

参数
最大输出电压 -
拓扑 -
输出类型 -
最小输入电压 -
功能 -
最大输入电压 -
输出数量 -
开关频率 -
最小输出电压 -
同步整流器 -
包装方式 卷带包装

TPSM5D1806MRDBR-ET厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPSM5D1806MRDBR-ET数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS TPSM5D1806MRDBR-ET TPSM5D1806MRDBR-ET数据手册

TPSM5D1806MRDBR-ET封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 224.25
库存: 20
起订量: 10 增量: 5
交货地:
最小起订量为:1
合计: ¥ 224.25
