TPSM83100SIUR

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 1 1.2V~5.5V 1.2V 5.5V 1.6V 贴片安装,黏合安装 2.6mm*2.1mm*1.3mm
供应商型号: TPSM83100SIUR
供应商: 国内现货
标准整包数: 1000

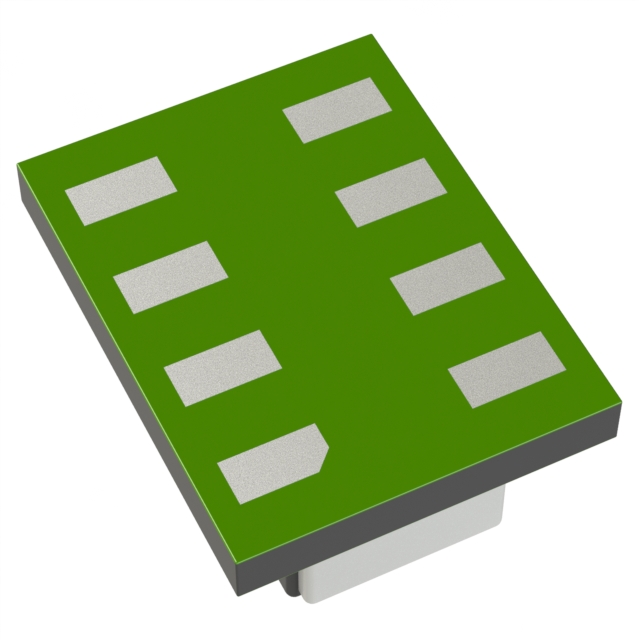

TEXAS INSTRUMENTS DC-DC稳压器 TPSM83100SIUR

TPSM83100SIUR概述

    TPSM83100 & TPSM83101 技术手册解析

    产品简介


    TPSM83100 和 TPSM83101 是德州仪器(Texas Instruments)推出的小型化、高效率降压-升压MicroSiP™电源模块,集成了电感器。这两款产品专为系统预调节器和电压稳压器设计,能够提供高达3A的峰值开关电流,输入电压范围为1.6V至5.5V。它们广泛应用于数据中心、光模块、智能锁、IP网络摄像机等多个领域。

    技术参数


    - 输入电压范围:1.6V至5.5V(启动时要求大于1.65V)
    - 输出电压范围:1.2V至5.5V
    - 峰值开关电流:3A(典型值)
    - 输出电流能力:1.5A(VIN ≥ 3V,VOUT = 3.3V),1.2A(VIN ≥ 2.7V,VOUT = 3.3V)
    - 效率:轻载至无负载条件下可达到8μA的静态电流,具有自动功率节省模式和强制PWM模式
    - 保护特性:过流保护、短路保护、软启动、过温保护、过压保护、真关断功能
    - 封装尺寸:2.0mm × 2.6mm × 1.2mm(最大)
    - 频率:2MHz

    产品特点和优势


    - 集成电感器:简化设计,减少外部组件,节省PCB面积。
    - 高效率:在全负载范围内提供高效率,轻载时静态电流低至8μA。
    - 无缝模式切换:确保启动时的预偏置输出稳定。
    - 主动放电:仅TPSM83101具备主动放电功能,有助于实现平稳的电源开/关序列。
    - 高可靠性:多种保护机制确保产品在极端条件下的可靠运行。

    应用案例和使用建议


    - 电压稳压器:适用于数据中心、光模块等需要高精度稳压的应用。
    - 系统预调节器:可用于智能手机、平板电脑、终端设备、远程信息处理等领域。
    - 点对点供电调节:适用于传感器、端口/电缆适配器及转接头等应用。
    - 生物识别传感器:例如电子智能锁和IP网络摄像机中的指纹、摄像头传感器。
    使用建议:
    - 对于需要快速放电的应用场景,如电源多路复用器,建议利用TPSM83101的主动放电功能来确保输出电压能快速放电至安全状态。
    - 在进行系统预调节时,注意选择合适的外部电阻分压器以设定所需的输出电压。

    兼容性和支持


    - 兼容性:TPSM83100和TPSM83101具有良好的兼容性,可与其他德州仪器的微控制器或处理器配合使用。
    - 技术支持:德州仪器提供全面的技术支持,包括文档更新通知、技术支持资源等。

    常见问题与解决方案


    - 问题一:启动时输出电压不稳定
    - 解决方案:检查外部电阻分压器是否正确连接,确认输入电压是否在规定的范围内。

    - 问题二:效率低
    - 解决方案:调整模式选择(PFM/FPWM)或减小外部电容器的电容值以提高效率。

    总结和推荐


    TPSM83100 和 TPSM83101 是高度集成、高效率的降压-升压MicroSiP™电源模块,适合在多种应用场景下使用。它们的独特功能如主动放电、高效率以及多种保护机制使其在市场上具有很强的竞争优势。对于需要高精度和高可靠性的应用场合,强烈推荐使用这两款产品。

TPSM83100SIUR参数

参数
拓扑 -
输出类型 -
同步整流器 -
最大输出电压 1.2V~5.5V
输出数量 1
最小输出电压 1.2V
最大输入电压 5.5V
开关频率 -
功能 -
最小输入电压 1.6V
长*宽*高 2.6mm*2.1mm*1.3mm
安装方式 贴片安装,黏合安装
应用等级 商用级
包装方式 卷带包装

TPSM83100SIUR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPSM83100SIUR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS TPSM83100SIUR TPSM83100SIUR数据手册

TPSM83100SIUR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 26.6208
2000+ ¥ 25.944
3000+ ¥ 25.2672
库存: 23000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 26620.8
