TPS54521RHLT

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck Yes 200KHz~900KHz Adjustable 1 15V 800mV 17V 4.5V QFN 贴片安装,黏合安装
供应商型号: TPS54521RHLT
供应商: 国内现货
标准整包数: 5

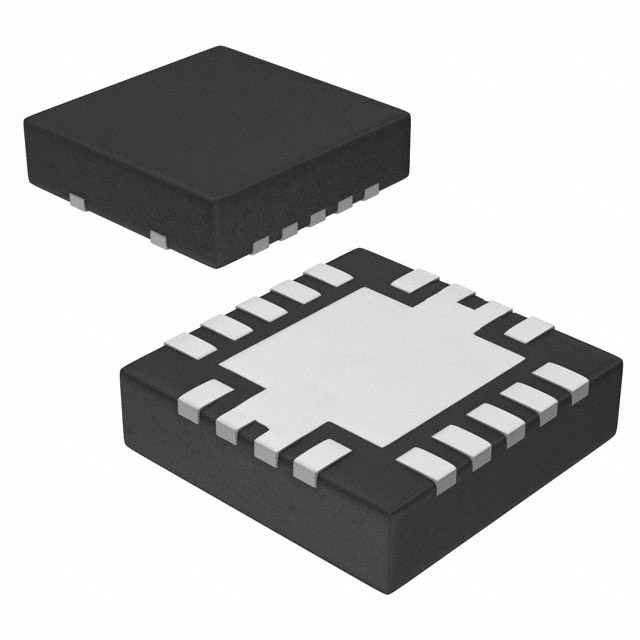

TEXAS INSTRUMENTS DC-DC稳压器 TPS54521RHLT

TPS54521RHLT概述

    TPS54521 17V, 5A 同步降压转换器技术手册

    1. 产品简介


    TPS54521 是一款集成化设计的17V, 5A同步降压(Buck)转换器。它内置两个n沟道MOSFET开关,能够在宽泛的工作电压范围内(4.5V至17V)提供高达5A的连续输出电流。该转换器适用于多种应用场合,如平板数字电视、机顶盒、个人视频录像机、笔记本电脑等。它特别适合用于12V总线上的高密度3.3V/5V电源分配。

    2. 技术参数


    - 输入电压范围: VIN: 4.5V 至 17V, PVIN: 1.6V 至 17V
    - 工作温度范围: –40°C 至 125°C
    - 内部UVLO阈值: VIN上升时为4.0V至4.5V
    - 外部时钟频率范围: 200kHz 至 900kHz
    - MOSFET导通电阻:
    - 高侧: BOOT-PH = 3V时,Rdson = 74mΩ 至 105mΩ
    - 低侧: VIN = 12V时,Rdson = 50mΩ 至 82mΩ
    - 精度误差放大器增益: 在ICOMP = 1V,VIN = 4.5V时,增益为1000V/V 至 3100V/V
    - 电源好信号(PWRGD): 输出电压在94% 至 106% 的Vref时,PWRGD为高电平

    3. 产品特点和优势


    - 高效: 集成57mΩ/50mΩ MOSFET实现高效率
    - 紧凑设计: 内置控制电路减少外部元件数量
    - 自适应过载保护: 高效的过流保护机制可防止热失控
    - 易于配置: 支持内部软启动/电源排序,可通过EN引脚调整
    - 兼容性强: 与TPS54620等其他器件兼容,易于替换

    4. 应用案例和使用建议


    TPS54521 可应用于高密度电源分配系统,例如12V总线上的3.3V/5V电源。为了实现最优性能,建议如下:
    - 电源输入滤波: 确保输入电源稳定,可添加输入电容Cin
    - 散热管理: 通过合理布局散热片或采用多层板来提高散热性能,以确保工作温度不超过125°C
    - 软启动配置: 使用SS/TR引脚连接外部电容以实现软启动,避免电流冲击

    5. 兼容性和支持


    - 与设备兼容: 与TPS54620及其他设备兼容
    - 技术支持: 提供SwitcherPro软件工具支持,便于用户进行仿真和设计验证

    6. 常见问题与解决方案


    - Q: 开机时电源不启动怎么办?
    - A: 检查输入电压是否达到内部UVLO阈值(4.0V 至 4.5V)
    - Q: 过载保护频繁触发怎么办?
    - A: 检查负载情况,如果负载过大可适当增大散热或减小负载
    - Q: 输出电压不稳定怎么办?
    - A: 检查补偿网络(连接到COMP引脚)是否配置正确

    7. 总结和推荐


    TPS54521是一款高度集成化的高效同步降压转换器,具有良好的功率密度和强大的保护功能。其紧凑的设计、高效率和灵活的配置使得它非常适合于各种现代电源系统的应用。如果你需要一个高效、可靠且易配置的降压转换器,TPS54521是一个非常不错的选择。

TPS54521RHLT参数

参数
同步整流器 Yes
输出类型 Adjustable
输出数量 1
最大输出电压 15V
最小输出电压 800mV
开关频率 200KHz~900KHz
最小输入电压 4.5V
最大输入电压 17V
拓扑 Buck
功能 Step-Down
3.65mm(Max)
3.65mm(Max)
950μm(Max)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TPS54521RHLT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS54521RHLT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS TPS54521RHLT TPS54521RHLT数据手册

TPS54521RHLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 37.229
200+ ¥ 36.2825
1000+ ¥ 35.336
库存: 311
起订量: 10 增量: 250
交货地:
最小起订量为:10
合计: ¥ 372.29
