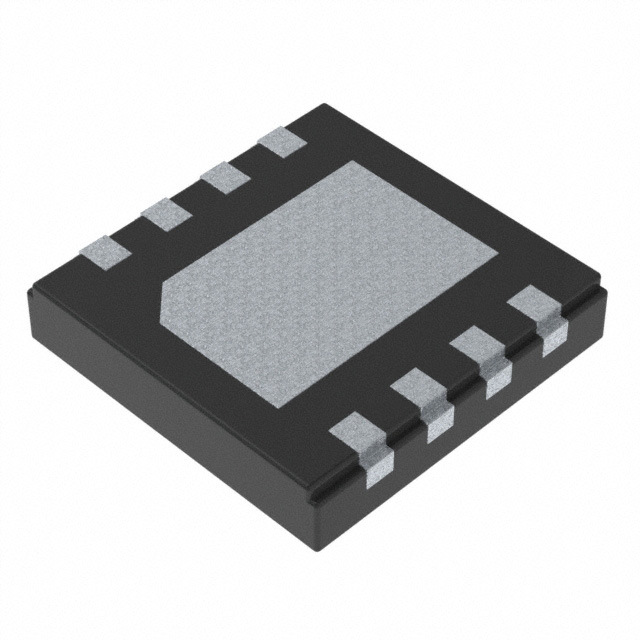

LM5009ASD/NOPB

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck No 50KHz~1.1MHz Adjustable 1 85V 2.5V 95V 6V SON 贴片安装,黏合安装 4mm(长度)*4mm(宽度)
供应商型号: LM5009ASD/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 LM5009ASD/NOPB

LM5009ASD/NOPB概述


    产品简介


    产品名称:LM5009A
    产品类型:100V, 150mA 恒定导通时间降压开关稳压器
    主要功能:
    - 实现低功耗、高效率的降压偏置电源转换
    - 支持宽输入电压范围(6V至95V)
    - 集成100V N沟道降压开关
    应用领域:
    - 电信非隔离降压调节器
    - 高压后置调节器
    - 42V汽车系统

    技术参数


    - 输入电压范围:6V 至 95V
    - 输出电压调整范围:2.5V
    - 内部启动调节器
    - 无环路补偿要求
    - 超快瞬态响应
    - 频率恒定(随着输入电压和负载电流变化保持不变)
    - 内部参考精度
    - 低偏置电流
    - 智能电流限制
    - 热关机
    - 封装形式:8引脚VSSOP和8引脚WSON (4 mm × 4 mm)

    产品特点和优势


    特点:
    - 适用于宽输入电压范围的应用
    - 内部集成100V N沟道开关,提高了可靠性和稳定性
    - 内部启动调节器,简化设计过程
    - 无需环路补偿,提高设计效率
    - 超快瞬态响应,减少输出电压波动
    - 高度集成化,方便布局和装配
    - 内置智能电流限制和热关机保护,确保安全可靠运行
    优势:
    - 在多种电压输入条件下表现稳定,适用于复杂多变的工作环境
    - 小巧的封装尺寸使得LM5009A易于集成到各种应用电路中,提高设计灵活性
    - 出色的效率表现使其成为替代传统线性稳压器的理想选择,尤其适合需要高效转换的应用场景

    应用案例和使用建议


    应用场景:
    LM5009A适用于多种不同的应用场合,例如42V汽车系统、非隔离型电信降压调节器和高压后置调节器等。这些应用对电源的稳定性、效率和可靠性都有较高要求,LM5009A通过其宽输入电压范围、高效率和内置保护功能满足这些需求。
    使用建议:
    - 确保反馈输入电容(C2)的ESR在指定范围内(25mV至50mV),以维持最佳的输出电压纹波控制。
    - 使用低ESR输出电容来进一步降低输出电压纹波。
    - 在选择外接电阻(如RFB1、RFB2和R3)时,需根据具体应用需求进行计算和验证,确保输出电压符合预期值。

    兼容性和支持


    兼容性:
    - 该产品能够与其他符合相同电气特性的电子元器件和设备兼容,便于系统级设计和集成。
    支持和维护:
    - 提供详尽的技术文档、样本资料和开发工具,以协助用户更好地理解和使用LM5009A。
    - 厂商提供全方位的技术支持服务,包括在线社区资源和技术文档更新通知。

    常见问题与解决方案


    常见问题1:无法启动
    解决方案:检查输入电压是否在规定范围内,确认电源连接正确且无断开情况。
    常见问题2:输出电压不稳
    解决方案:检查反馈回路中的电阻值是否准确,必要时重新计算并更换合适的阻值。
    常见问题3:温度过高导致自动关闭
    解决方案:确保散热条件良好,使用散热片或其他辅助冷却手段降低工作温度。

    总结和推荐


    综上所述,LM5009A以其出色的性能指标、灵活的设计方案及广泛的适用性,在众多同类产品中脱颖而出。无论是电信设备、汽车电子还是其他高可靠性要求的场合,LM5009A都是一个理想的选择。强烈推荐给寻求高效、稳定电源转换解决方案的工程师和设计师们。
    通过以上介绍可以看出,LM5009A不仅在技术参数上具备明显的优势,更在实际应用中展现了卓越的表现。因此,推荐所有面临高电压转换挑战的应用项目选择LM5009A作为核心电源管理组件。

LM5009ASD/NOPB参数

参数
输出类型 Adjustable
输出数量 1
最小输出电压 2.5V
最大输入电压 95V
最小输入电压 6V
功能 Step-Down
最大输出电压 85V
拓扑 Buck
同步整流器 No
开关频率 50KHz~1.1MHz
长*宽*高 4mm(长度)*4mm(宽度)
通用封装 SON
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
