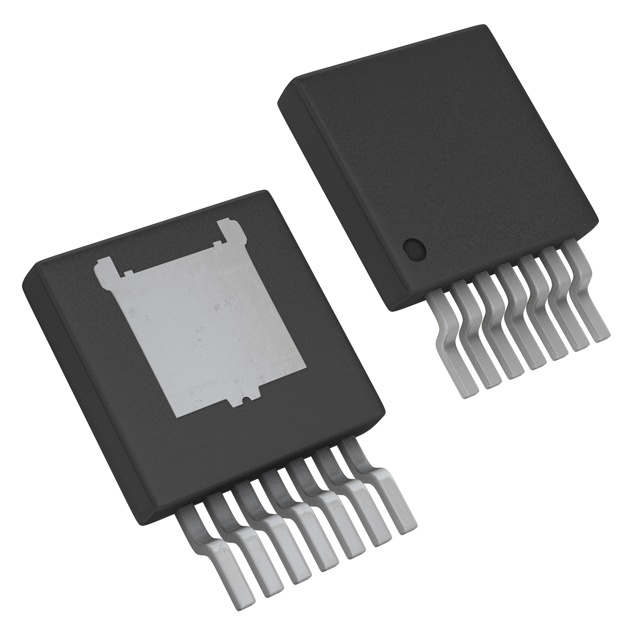

LM22678QTJ-5.0/NOPB

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck No 500KHz Fixed 1 5V 5V 42V 4.5V TO-263-7 贴片安装,黏合安装 10.16mm*9.85mm*2mm
供应商型号: LM22678QTJ-5.0/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 LM22678QTJ-5.0/NOPB

LM22678QTJ-5.0/NOPB概述

    LM22678/-Q1 42-V, 5-A SIMPLE SWITCHER® Step-Down Voltage Regulator

    1. 产品简介


    LM22678/-Q1 是一种由德州仪器(Texas Instruments)设计的高效、紧凑型降压式电压调节器。这种器件属于SIMPLE SWITCHER®系列,主要用于需要高效转换电源的应用。LM22678系列提供了一种简单易用的设计方案,适用于工业分布式电源系统、测试和测量设备以及家电等领域。它具有宽输入电压范围(4.5 V至42 V),并且提供两种输出电压版本:固定5 V输出和可调输出电压(最低可到1.285 V)。LM22678-Q1为汽车级产品,符合AEC-Q100标准(-40°C至+125°C操作结温范围)。

    2. 技术参数


    - 输入电压范围:4.5 V 至 42 V
    - 输出电流:最大5 A
    - 内部补偿:电压模式控制
    - 启动阈值电压:4.3 V(典型值)
    - 关断阈值电压:3.9 V(典型值)
    - 开关频率:500 kHz
    - 工作温度范围:-40°C 至 125°C
    - 反馈精度:±1.5%
    - 电源关闭电流:25 μA(典型值)
    - 集成软启动:500 μs(典型值)
    - 热关断保护:150°C(典型值)

    3. 产品特点和优势


    - 易于使用的设计:仅需少量外部组件即可实现高效高电压的降压调节。
    - 高效率:高达90%的转换效率。
    - 宽输入电压范围:支持4.5 V至42 V的输入电压。
    - 低EMI特性:内置低电磁干扰设计。
    - AEC-Q100认证:满足汽车应用标准。
    - 集成化功能:包括内部补偿、软启动和热关断保护等。

    4. 应用案例和使用建议


    应用案例:
    - 工业分布式电源:如工厂自动化设备。
    - 测试和测量设备:如电子测试仪。
    - 家用电器:如冰箱、洗衣机等。
    使用建议:
    - 在启动时,确保输入电压超过启动阈值(4.3 V)以避免意外关机。
    - 为了减少启动冲击,利用软启动功能使输出电压逐渐上升至稳定状态。
    - 注意散热设计,特别是在高负载条件下,以避免过热关断。

    5. 兼容性和支持


    - 兼容性:与广泛使用的陶瓷电容器相兼容。
    - 技术支持:德州仪器提供全面的技术支持和文档资源,包括WEBENCH®在线设计工具,帮助用户轻松进行电路设计和优化。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动后输出电压不稳定 | 检查输入电压是否达到启动阈值(4.3 V);调整反馈电阻以精确设置输出电压。 |
    | 热关断保护触发 | 改善散热设计,使用更大面积的散热片或者风扇冷却。 |
    | 输出电压波动大 | 检查电感器和输出电容是否符合要求,必要时增加滤波电容。 |

    7. 总结和推荐


    综合评估:
    - 高效、稳定的电压转换能力。
    - 宽泛的输入电压范围,适合多种应用场景。
    - 易于使用的设计,适合快速原型开发和小批量生产。
    推荐使用:
    - 推荐用于需要高效电源转换的场合,尤其是对可靠性要求高的工业和汽车应用。
    - 虽然初始成本可能略高于同类产品,但其长期的稳定性和低维护成本使其成为值得投资的选择。

LM22678QTJ-5.0/NOPB参数

参数
输出数量 1
最小输出电压 5V
同步整流器 No
输出类型 Fixed
开关频率 500KHz
最大输入电压 42V
最大输出电压 5V
拓扑 Buck
最小输入电压 4.5V
功能 Step-Down
长*宽*高 10.16mm*9.85mm*2mm
通用封装 TO-263-7
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装
