LM2673SD-12/NOPB

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck No 260KHz Fixed 1 12V 12V 40V 8V SON 贴片安装,黏合安装 6mm(长度)*5mm(宽度)
供应商型号: LM2673SD-12/NOPB
供应商: 国内现货
标准整包数: 1000

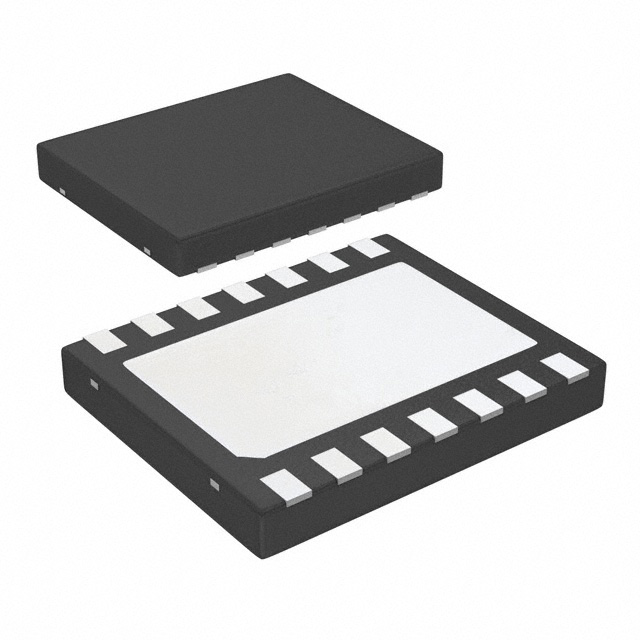

TEXAS INSTRUMENTS DC-DC稳压器 LM2673SD-12/NOPB

LM2673SD-12/NOPB概述

    LM2673 3-A Step-Down Voltage Regulator 技术手册

    产品简介


    LM2673 是一款由Texas Instruments(德州仪器)开发的高性能降压开关稳压器。这款稳压器具备高达3A的负载驱动能力,具有出色的线性和负载调节性能。LM2673系列包括固定输出电压版本(3.3V、5V和12V),以及可调输出电压版本(1.2V到37V)。LM2673不仅效率高,而且设计简单,易于使用。

    技术参数


    以下是LM2673的关键技术参数:
    - 输入电压范围:8V至40V
    - 输出电压:
    - 固定输出:3.3V、5V、12V
    - 可调输出:1.2V至37V
    - 输出电流:最高3A
    - 效率:
    - 固定3.3V输出时,典型值为86%
    - 固定5V输出时,典型值为88%
    - 固定12V输出时,典型值为94%
    - 电源效率:最高可达94%
    - 反馈电压精度:±2%
    - 软启动时间:可配置
    - 内部振荡频率:260kHz
    - 工作温度范围:-40°C至125°C
    - 输入浪涌电流限制:通过外部电容控制
    - 保护特性:热关断、电阻可编程峰值电流限制

    产品特点和优势


    LM2673的主要特点和优势包括:
    - 高效率:最高可达94%,适用于各种应用场景。
    - 简单易用:采用SIMPLE SWITCHER概念设计,仅需少数外部组件即可完成设计。
    - 高集成度:内置低导通电阻DMOS输出开关,减少了外部电路的需求。
    - 电流限制:通过调整电阻设置可编程的峰值电流限制。
    - 温度适应性强:可在极端温度条件下工作,适应广泛的环境需求。
    - 紧凑封装:提供多种封装选择,如TO-263、TO-220和VSON,便于不同应用场合使用。

    应用案例和使用建议


    LM2673广泛应用于以下领域:
    - 简单高效降压转换器:适用于需要高效率的电池充电器、DC-DC转换器等。
    - 系统预调节器:为线性稳压器提供高效的前端电源。
    - 便携式设备电源管理:如移动设备、无线通讯设备等。
    使用建议:
    - 在选择输入电容和输出电容时,应根据具体的应用需求选用合适的电容值。
    - 需要仔细设计接地路径,确保接地引脚连接到系统的主地。
    - 软启动功能可通过调整软启动电容来实现,有助于减少电源启动时的冲击电流。
    - 在使用过程中注意散热,尤其是高温环境下要保证足够的散热条件。

    兼容性和支持


    - 兼容性:LM2673支持多种标准电感器和电容,可根据需要选用。
    - 技术支持:德州仪器提供了详尽的技术文档和支持资源,包括样品申请、技术咨询、在线社区等。

    常见问题与解决方案


    - 问题1:启动时浪涌电流过大
    - 解决方案:在软启动引脚上增加一个软启动电容,逐步提升输出电压,减小启动电流。

    - 问题2:输出电压不稳定
    - 解决方案:检查反馈网络的连接是否正确,调整反馈分压电阻,确保反馈电压精度。

    总结和推荐


    综合评估:
    LM2673凭借其高效率、简单的设计和广泛的温度适应性,在各种电源管理应用场景中表现出色。其优良的性能和丰富的功能使其成为市场上颇具竞争力的产品。
    推荐使用:
    对于需要高效率、宽输入电压范围且对成本有一定敏感性的应用场合,强烈推荐使用LM2673。它在工业、通信、消费电子等多个领域的广泛应用充分证明了其卓越的性能和可靠性。

LM2673SD-12/NOPB参数

参数
输出类型 Fixed
最大输入电压 40V
功能 Step-Down
同步整流器 No
拓扑 Buck
最大输出电压 12V
最小输入电压 8V
开关频率 260KHz
最小输出电压 12V
输出数量 1
长*宽*高 6mm(长度)*5mm(宽度)
通用封装 SON
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LM2673SD-12/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM2673SD-12/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LM2673SD-12/NOPB LM2673SD-12/NOPB数据手册

LM2673SD-12/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
