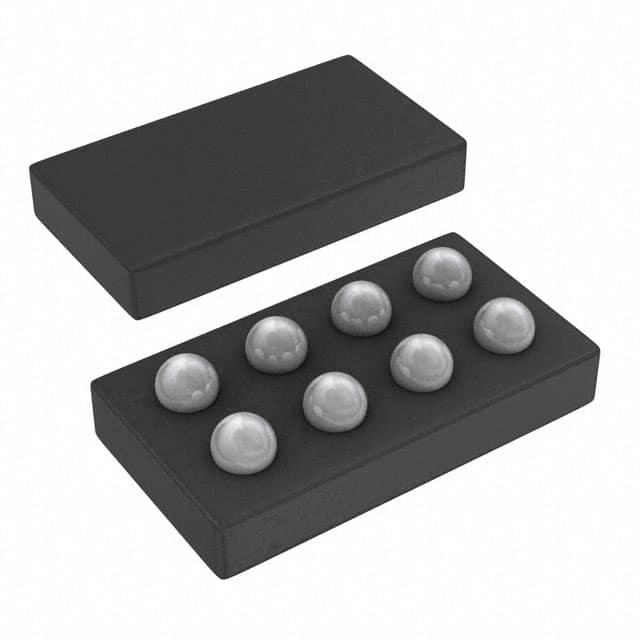

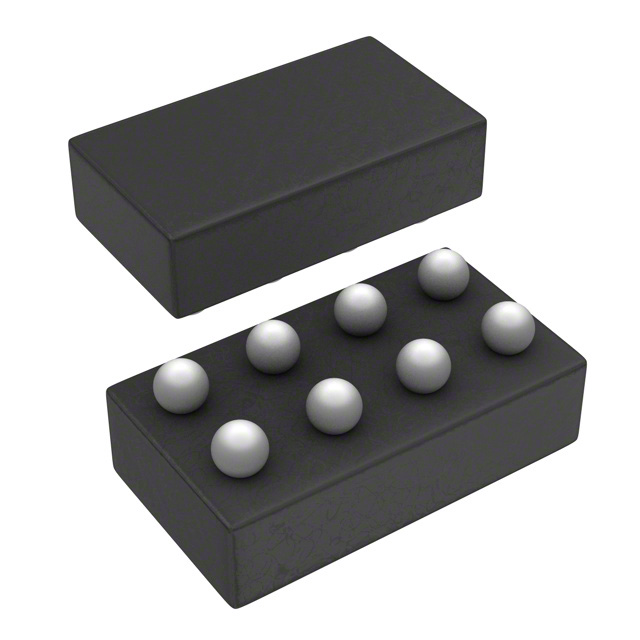

LMR70503TMX/NOPB

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck-Boost No 500KHz Adjustable 1 5.5V 900mV 5.5V 2.8V DSBGA-8 贴片安装,黏合安装
供应商型号: LMR70503TMX/NOPB
供应商: 云汉优选
标准整包数: 500
TEXAS INSTRUMENTS DC-DC稳压器 LMR70503TMX/NOPB

LMR70503TMX/NOPB概述

    # 高效负压电源转换器:LMR70503

    产品简介


    LMR70503 是一款由 Texas Instruments 推出的微型同步降压-升压控制器,专为提供负输出电压设计。它具有高效率、紧凑尺寸及易于集成的特点,广泛应用于各类负压供电场景。产品采用先进的 8 引脚薄型 DSBGA 封装,尺寸仅为 0.84 mm × 1.615 mm × 0.6 mm,非常适合空间受限的应用。
    主要功能:
    - 输入电压范围:2.8V 至 5.5V
    - 可调输出电压:-0.9V 至 -5.5V
    - 内置软启动和峰值电流限制功能
    - 支持低至 500 kHz 的最低开关频率
    - 地参考使能输入(EN)
    - 欠压锁定保护(UVLO)
    应用领域:
    - 通用负电压电源供应
    - 运算放大器及数据转换器的负偏置供电
    - LCD 偏置电路
    - 通信设备中的低压电源管理

    技术参数


    以下是 LMR70503 的关键性能参数和技术指标:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 2.8 | 3.3 | 5.5 | V |
    | 输出电压范围 | -0.9 | -2.5 | -5.5 | V |
    | 开关峰值电流限制 | 270 | 320 | 370 | mA |
    | 最小开关频率 | 400 | 500 | - | kHz |
    | 温度范围 | -40 | 25 | 125 | °C |
    | 空载时静态功耗 | 0.01 | 0.1 | 1 | µA |
    此外,该器件具备优异的能效表现,典型工作条件下(输入电压 3.3V,输出电压 -5.0V),其负载效率高达 80% 以上,在轻负载时仍保持良好的稳定性。

    产品特点和优势


    特点:
    1. 小型化封装:8 引脚 DSBGA 封装,占用面积极小。
    2. 宽输入电压范围:适应多种供电条件。
    3. 高精度控制:通过内部反馈环路确保稳定输出。
    4. 内置软启动:减少启动冲击,延长系统寿命。
    5. 低功耗模式:待机状态下功耗仅 1 µA,适合便携式设备。
    优势:
    - 易于集成到现有系统,缩短开发周期。
    - 提供高性能且成本效益高的解决方案。
    - 在 -40°C 至 125°C 范围内均保持良好性能。

    应用案例和使用建议


    应用场景:
    LMR70503 适用于多种电子设备,例如:
    - 用于 LCD 面板背光灯的负压电源模块。
    - 医疗仪器中的辅助电源供应。
    - 工业控制系统中的稳压电源。
    使用建议:
    1. 电路设计:确保输入电容(Cin)和输出电容(Cout)满足手册要求,推荐使用 10 µF 或更大容量的陶瓷电容器。
    2. 散热处理:对于高功率应用,建议添加散热片以提高器件长期工作的可靠性。
    3. 负载匹配:根据实际需求调整反馈电阻值,以达到最优输出效果。

    兼容性和支持


    兼容性:
    LMR70503 与多数通用微处理器、逻辑器件及存储芯片兼容。其标准接口便于与其他元器件协同工作,无需额外复杂配置。
    支持服务:
    TI 提供丰富的文档资料和在线技术支持,包括完整的数据手册、应用笔记及软件工具。同时,其完善的供应链体系保证了产品的及时交付。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开机后无输出 | 检查 EN 引脚连接是否正确,确保高于阈值电压 |
    | 输出电压不稳定 | 调整反馈电阻值,重新校准反馈网络 |
    | 发热异常 | 增加散热措施,如增大 PCB 散热面积 |

    总结和推荐


    总体而言,LMR70503 是一款优秀的负压电源解决方案,其卓越的小型化设计、高效的能源管理和广泛的温度适应性使其成为众多领域的理想选择。对于需要高效、稳定且易用的负压电源系统的项目,我们强烈推荐 LMR70503。它的高性价比和广泛的应用场景,使其在市场上极具竞争力。

LMR70503TMX/NOPB参数

参数
最小输出电压 900mV
输出数量 1
拓扑 Buck-Boost
输出类型 Adjustable
最大输入电压 5.5V
开关频率 500KHz
最大输出电压 5.5V
同步整流器 No
最小输入电压 2.8V
功能 Step-Up/Step-Down
1.64mm(Max)
860μm(Max)
470μm(Max)
通用封装 DSBGA-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
