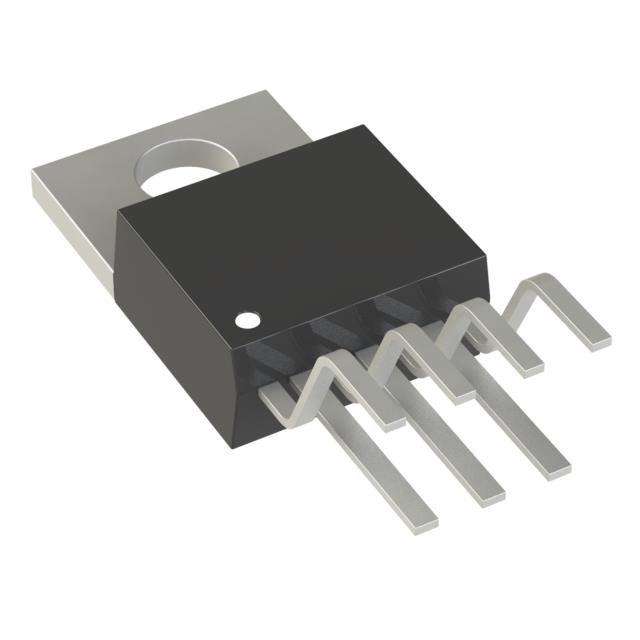

LM2588T-ADJ

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Boost,Flyback,Forward Converter No 100KHz~200KHz Adjustable 1 60V 1.23V 40V 4V TO-220-7 通孔安装 10.16mm*4.57mm*8.69mm
供应商型号: 25E-LM2588T-ADJ
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 LM2588T-ADJ

LM2588T-ADJ概述


    产品简介


    LM2588 5-A Flyback Regulator
    LM2588是一款由德州仪器(Texas Instruments)生产的5安培反激式调节器,适用于多种开关电源设计,特别是那些需要较少外部组件的应用。该产品可用于飞溅式调节器、前向转换器、多输出调节器及简单的升压调节器等应用场景。LM2588具有宽输入电压范围(4V至40V)、可调频率(100kHz至200kHz)及外部关断能力,为系统设计提供了高度灵活性和可靠性。

    技术参数


    - 输入电压范围:4V 至 40V
    - 开关电流:最大5A(内部限制)
    - 输出电压:固定输出(3.3V、5V、12V)或可调输出
    - 效率:最高可达90%
    - 线性调整率:最小20mV/V
    - 负载调整率:最小20mV
    - 振荡频率:100kHz至200kHz(可同步)
    - 软启动功能:减少启动时的浪涌电流
    - 保护机制:过流保护、欠压锁定及热关断

    产品特点和优势


    LM2588具备多个显著优势,使其在各类电源转换应用中脱颖而出。其内部集成的5A NPN开关能够承受高达65V的电压,确保了系统的稳定性和耐用性。此外,该芯片通过内置的软启动模式,有效减少了启动过程中的浪涌电流,从而提高了系统的可靠性和寿命。同时,LM2588采用电流模式控制,增强了瞬态响应能力和线性调节性能。

    应用案例和使用建议


    应用案例:
    1. 升压调节器:用于提升较低电压至所需的工作电压,如电池供电设备。
    2. 飞溅式调节器:广泛应用于各种通信设备、计算机外设以及工业控制系统中。
    使用建议:
    为了充分发挥LM2588的优势,在实际应用中需要注意以下几点:
    - 确保外部组件(如二极管、电感和电容)与LM2588的兼容性,以避免影响系统性能。
    - 根据具体的应用需求,合理设置开关频率,以实现最佳效率和稳定性。
    - 在极端温度环境下使用时,考虑适当的散热措施,确保设备安全运行。

    兼容性和支持


    LM2588可以与多种标准电感器和变压器配合使用,形成完整的电源解决方案。此外,TI还提供了丰富的工具和支持资源,例如WEBENCH® Power Designer,帮助工程师快速创建自定义设计方案。关于技术支持和文档更新的信息,可通过TI官方网站获取。

    常见问题与解决方案


    1. 问题:启动时出现浪涌电流
    解决方案:启用软启动功能,以减少启动过程中可能出现的浪涌电流,提高系统稳定性。
    2. 问题:输出电压不稳定
    解决方案:检查外部组件的连接情况,确保符合设计要求。如有必要,可以调整补偿电容的值,进一步优化系统性能。

    总结和推荐


    综上所述,LM2588凭借其宽输入电压范围、高输出电流能力和优秀的保护机制,成为电源转换领域的理想选择。无论是应用于消费电子产品还是工业控制系统,LM2588都能提供可靠的电源管理解决方案。鉴于其卓越的性能和广泛的适用性,强烈推荐使用此产品进行电源转换设计。

LM2588T-ADJ参数

参数
最大输入电压 40V
功能 Step-Up,Step-Up/Step-Down
最大输出电压 60V
输出数量 1
拓扑 Boost,Flyback,Forward Converter
最小输入电压 4V
开关频率 100KHz~200KHz
同步整流器 No
输出类型 Adjustable
最小输出电压 1.23V
长*宽*高 10.16mm*4.57mm*8.69mm
通用封装 TO-220-7
安装方式 通孔安装
零件状态 新设计不推荐
包装方式 管装

LM2588T-ADJ厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM2588T-ADJ数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LM2588T-ADJ LM2588T-ADJ数据手册

LM2588T-ADJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 57.9179
5000+ ¥ 55.3254
10000+ ¥ 53.3213
库存: 842
起订量: 173 增量: 0
交货地:
最小起订量为:10
合计: ¥ 579.17
