TPS40090RHDT

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck No 100KHz~1.2MHz PWM Signal 4 3.3V 700mV 15V 4.5V VQFN-28 贴片安装,黏合安装
供应商型号: TPS40090RHDT
供应商: 云汉优选
标准整包数: 1

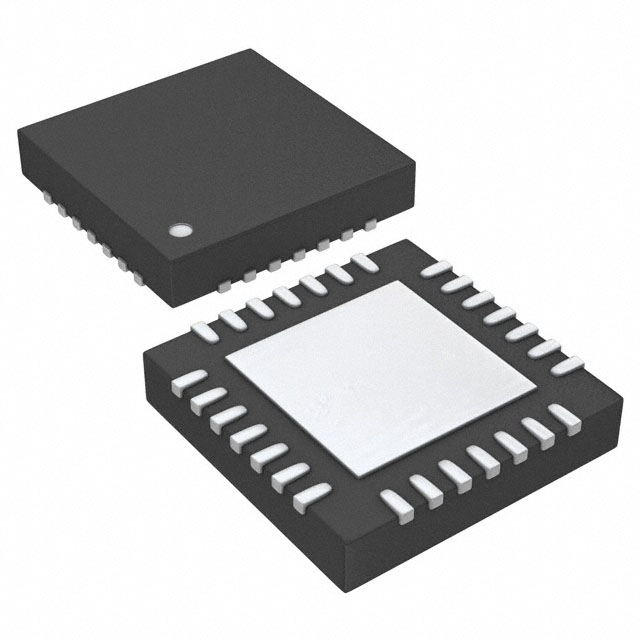

TEXAS INSTRUMENTS DC-DC稳压器 TPS40090RHDT

TPS40090RHDT概述


    产品简介


    TPS40090 和 TPS40091 是由德州仪器(Texas Instruments)生产的多相同步降压控制器,主要用于低电压、高电流应用。这些控制器可配置为两相、三相或四相操作模式,适用于从5V到15V的分布式电源供电系统。其主要功能包括电流模式控制、峰值电流平衡、电压和电流故障保护、软启动功能等。广泛应用于互联网服务器、网络设备、电信设备及直流电源分布系统等领域。

    技术参数


    - 输入电压范围:4.5V至15V
    - 输出电压范围:0.7V至3.5V
    - 开关频率:最高可达1MHz/相
    - 内部参考电压:1%精度的0.7V参考电压
    - 电流检测方法:电阻式或DCR(直接电流电阻)
    - 负载线编程:可编程
    - 封装类型:24引脚空间节省型TSSOP,28引脚QFN
    - 工作温度范围:-40°C至125°C
    - 存储温度范围:-5°C至150°C

    产品特点和优势


    1. 多相操作:支持两相、三相或四相操作,降低输入和输出电容器上的电流纹波,提高系统效率。
    2. 精确的电流模式控制:通过峰值电流模式控制实现精确的电流平衡。
    3. 灵活性强:可通过电阻设定开关频率,通过外部同步输入进行时钟同步。
    4. 内置保护机制:具备过流保护、过压保护和欠压关闭等功能。
    5. 易于应用:提供二进制输出和三态输出选项,便于不同的系统设计需求。

    应用案例和使用建议


    应用案例:TPS40090 和 TPS40091 广泛用于互联网服务器、网络设备和电信设备等需要高效率和高功率密度的应用场景。例如,在大型数据中心的服务器电源管理中,这些控制器可以有效地提高系统的稳定性和可靠性。
    使用建议:
    - 散热管理:确保良好的散热设计以维持正常的工作温度范围。
    - 电流检测设置:根据具体应用需求选择合适的电流检测方法(电阻或DCR),以达到最佳效率。
    - 时钟同步:合理设置外部同步信号,确保各相位之间的相位平衡。

    兼容性和支持


    TPS40090 和 TPS40091 具有良好的兼容性,可与其他德州仪器的驱动器配合使用。此外,德州仪器提供了详尽的技术支持文档,包括数据手册、应用笔记和样品请求,确保客户能够快速上手并解决使用过程中遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动时输出电压不稳定 | 检查软启动电容是否正确连接,并确保参考电压VREF=0.7V |
    | 过流保护频繁触发 | 检查负载是否过大或电路设计是否存在问题 |
    | 输出电压不准确 | 调整反馈电阻分压器,重新校准内部参考电压 |

    总结和推荐


    TPS40090 和 TPS40091 作为高性能的多相同步降压控制器,在低电压高电流应用中表现出色。其强大的电流平衡能力和灵活的配置选项使其成为高效率电源管理的理想选择。我们强烈推荐在设计要求高效率、高可靠性的应用中使用这两款控制器。通过合理的散热设计和正确的配置设置,可以充分发挥其潜力,为各种应用场景提供卓越的性能。

TPS40090RHDT参数

参数
最小输出电压 700mV
输出数量 4
最大输入电压 15V
功能 Step-Down
开关频率 100KHz~1.2MHz
拓扑 Buck
最小输入电压 4.5V
最大输出电压 3.3V
输出类型 PWM Signal
同步整流器 No
5.15mm(Max)
5.15mm(Max)
950μm(Max)
通用封装 VQFN-28
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

TPS40090RHDT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS40090RHDT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS TPS40090RHDT TPS40090RHDT数据手册

TPS40090RHDT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 25.2913
3000+ ¥ 24.6744
6000+ ¥ 23.8519
库存: 3750
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 25291.3
直接购买
加入购物车
