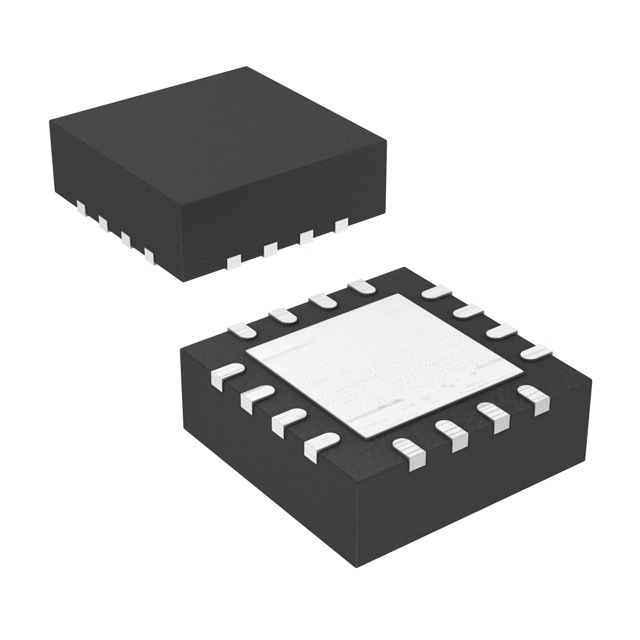

TPS54395RSAT

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck Yes 700KHz Adjustable 2 7V 760mV 18V 4.5V QFN 贴片安装,黏合安装
供应商型号: TPS54395RSAT
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 TPS54395RSAT

TPS54395RSAT概述

    TPS54395 3A Dual Channel Synchronous Step-Down Switcher with Integrated FET

    1. 产品简介


    TPS54395是一款由德州仪器(TI)生产的双通道同步降压(buck)转换器,内置两个集成的N沟道MOSFET。它采用D-CAP2™控制模式,能实现快速瞬态响应,适用于多种应用场合,如低功耗负载点调节系统、数字电视电源供应、网络家庭终端、数字机顶盒(STB)、DVD播放器/录像机、游戏机及其他设备。

    2. 技术参数


    输入电压范围:
    4.5 V至18 V
    输出电压范围:
    0.76 V至7.0 V
    最大输出电流:
    每个通道3 A
    开关频率:
    700 kHz
    低边MOSFET电阻:
    60 mΩ
    高边MOSFET电阻:
    90 mΩ
    绝对最大额定值:
    VIN1, VIN2, EN1, EN2: -0.3 V至20 V
    VBST1, VBST2: -0.3 V至26 V (10ns瞬态时为-0.3 V至28 V)
    SW1, SW2: -2 V至20 V (10ns瞬态时为-3 V至22 V)
    TJ (结温): -40°C至150°C
    工作温度范围:
    -40°C至85°C
    热阻抗:
    θJA: 41.4°C/W (PWP封装)
    θJCtop: 27.8°C/W (PWP封装)
    推荐操作条件:
    详见手册中的表格数据

    3. 产品特点和优势


    TPS54395具备以下显著特点和优势:
    - 快瞬态响应: 采用D-CAP2™控制模式,无需外部补偿元件即可实现快速瞬态响应。
    - 低组件数量: 由于使用陶瓷电容等低成本输出电容,所需的外部组件较少。
    - 高效率: 支持自动跳过Eco-Mode™,在轻负载条件下仍能保持高效运行。
    - 高度集成: 内置低边MOSFET和高边MOSFET,简化设计和布局。
    - 鲁棒保护机制: 包括逐周期过流保护、欠压锁定保护、热关断保护等,确保系统稳定可靠运行。

    4. 应用案例和使用建议


    TPS54395广泛应用于各类消费电子设备中,例如:
    - 数字电视电源系统:利用其高效率和紧凑封装满足数字电视系统的电源需求。
    - 网络家庭终端:适合用于需要多路稳定供电的家庭网络设备。
    使用建议:
    - 在设计时,注意选择合适的输出电容和电感值以满足应用要求。
    - 对于高功耗应用,建议采用更大的散热片或PCB铜层来提高散热效果。
    - 考虑到热管理,建议将热敏电阻放置在关键发热位置附近,以便实时监测并采取必要的措施。

    5. 兼容性和支持


    TPS54395具有良好的兼容性,可与各种低ESR输出电容(如POSCAP、SPCAP)搭配使用。此外,德州仪器提供了详细的技术支持文档和样品服务,帮助客户顺利完成设计和测试过程。

    6. 常见问题与解决方案


    问题1: 启动过程中输出电压不稳定
    解决方法: 检查软启动电容(SSx)是否正确连接且无短路。必要时更换电容。
    问题2: 过载时系统无法正常重启
    解决方法: 确认系统过载是否已解除,并调整Hiccup周期的设定时间。

    7. 总结和推荐


    TPS54395凭借其出色的瞬态响应能力、高效性和紧凑的封装设计,非常适合用于需要高功率密度和良好瞬态响应的应用场景。综合上述各方面因素,我们强烈推荐使用TPS54395作为高效的电源转换解决方案。

TPS54395RSAT参数

参数
输出数量 2
同步整流器 Yes
输出类型 Adjustable
拓扑 Buck
最大输出电压 7V
最大输入电压 18V
最小输出电压 760mV
功能 Step-Down
开关频率 700KHz
最小输入电压 4.5V
4.1mm(Max)
4.1mm(Max)
950μm(Max)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
