首页  >  产品百科  >  TLV62065TDSGRQ1

TLV62065TDSGRQ1

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck Yes 3MHz Adjustable 1 5.5V 800mV 5.5V 2.9V WSON-8 贴片安装,黏合安装 2mm(长度)*2mm(宽度)
供应商型号: TLV62065TDSGRQ1
供应商: 国内现货
标准整包数: 1

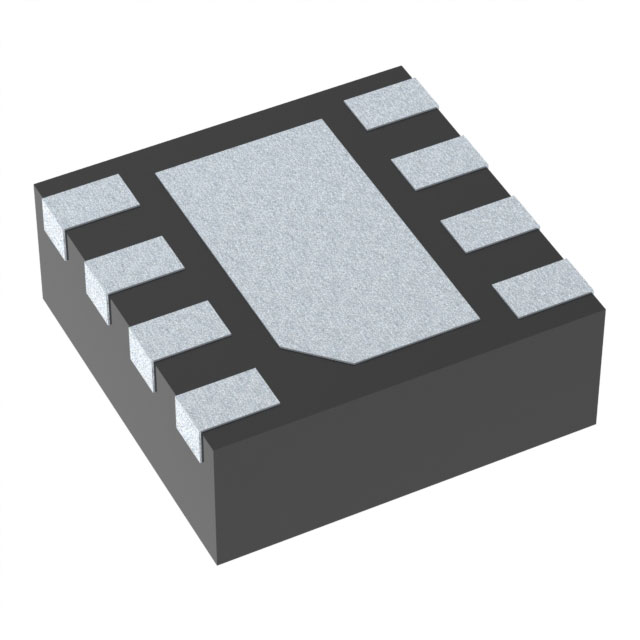

TEXAS INSTRUMENTS DC-DC稳压器 TLV62065TDSGRQ1

TLV62065TDSGRQ1概述

    TLV62065-Q1 3-MHz 2-A Step-Down Converter

    产品简介


    TLV62065-Q1是一款高效率同步降压直流-直流转换器,适用于汽车应用。它提供2 A的输出电流,并且能在2.9 V至5.5 V的输入电压范围内工作。这款转换器采用3 MHz的开关频率,并具备电源保存模式或固定频率PWM模式,非常适合车载信息娱乐系统、先进驾驶辅助系统(ADAS)以及车载显示器等应用。

    技术参数


    - 输入电压范围:2.9 V 至 5.5 V
    - 输出电压范围:0.8 × VIN
    - 最大输出电流:2 A
    - 工作温度范围:-40°C 至 +105°C
    - 效率:最高可达97%
    - 封装:2 mm × 2 mm × 0.75 mm WSON
    - 引脚配置:8针
    - 热阻:RθJA = 58.1 °C/W, RθJC(top) = 67.4 °C/W, RθJB = 29.2 °C/W, ψJT = 1.1 °C/W, ψJB = 29.8 °C/W, RθJC(bot) = 7.2 °C/W
    - 开关频率:2.6 MHz 至 3.4 MHz
    - 启动时间:500 µs
    - 热关断:150°C,滞后10°C

    产品特点和优势


    1. 高效率:最高可达97%,适用于需要高能效的应用。
    2. 宽输入电压范围:2.9 V 至 5.5 V,适应多种供电环境。
    3. 宽输出电压调节范围:可通过调整电阻实现灵活输出电压设置。
    4. 小尺寸封装:2 mm × 2 mm × 0.75 mm,适合空间受限的应用。
    5. 集成保护机制:具备热关断保护功能,确保可靠运行。
    6. 低功耗:典型待机电流仅18 µA,显著降低系统能耗。
    7. 自动切换模式:根据负载条件自动切换到功率保存模式或固定频率PWM模式。

    应用案例和使用建议


    应用场景:
    - 汽车信息娱乐系统:用于为显示面板和音频组件供电。
    - 先进驾驶辅助系统(ADAS):为传感器和控制模块提供稳定电源。
    - 车载显示器:保证屏幕亮度和稳定性。
    使用建议:
    1. 散热管理:确保良好的PCB布局,特别是热垫接地连接,以提高散热效果。
    2. 外部元件选择:选用合适的电感器和电容器值,如1 μH电感器和10 µF电容器,可提高效率和稳定性。
    3. 布局设计:参考制造商提供的布局指南,减少寄生效应,提升性能。

    兼容性和支持


    兼容性:
    - 可与多种输入电源和负载设备配合使用。
    - 支持多种操作模式,适应不同的应用场景需求。
    支持和服务:
    - 包括文档更新通知服务。
    - 提供在线技术支持社区。
    - 详细的电气特性和测试条件,帮助用户更好地理解和使用产品。

    常见问题与解决方案


    1. 问题: 设备启动时间过长。
    - 解决办法: 检查启动条件是否符合手册要求,确保输入电压和外部元件正确连接。
    2. 问题: 输出电压波动大。
    - 解决办法: 调整反馈电阻值,确保输出电压精度在±2%以内。
    3. 问题: 系统不稳定。
    - 解决办法: 检查PCB布局,避免过多的电磁干扰(EMI),确保热管理良好。

    总结和推荐


    综合评估:
    TLV62065-Q1凭借其高效率、宽输入电压范围、灵活的输出电压调节能力以及出色的热管理,成为汽车电子系统中的理想选择。尤其适合需要高可靠性、高效能的应用场合。
    推荐:
    鉴于其卓越的技术指标和广泛的应用范围,强烈推荐使用TLV62065-Q1,特别是在汽车电子领域内。同时,建议读者详细阅读技术手册并遵循相关指导原则,以充分发挥该产品的性能优势。

TLV62065TDSGRQ1参数

参数
最大输入电压 5.5V
同步整流器 Yes
最小输入电压 2.9V
最小输出电压 800mV
输出数量 1
最大输出电压 5.5V
功能 Step-Down
拓扑 Buck
开关频率 3MHz
输出类型 Adjustable
长*宽*高 2mm(长度)*2mm(宽度)
通用封装 WSON-8
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 停产
包装方式 卷带包装

TLV62065TDSGRQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TLV62065TDSGRQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS TLV62065TDSGRQ1 TLV62065TDSGRQ1数据手册

TLV62065TDSGRQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
