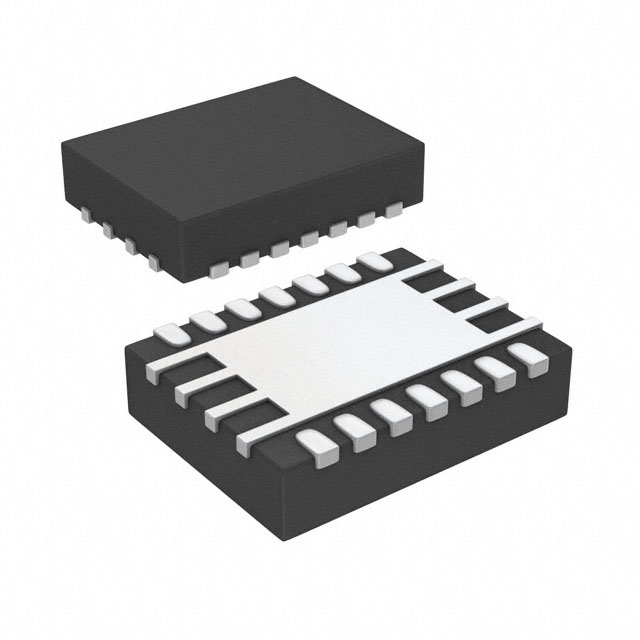

TPS63020DSJT

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Texas Instruments 降压升压开关降压升压开关稳压芯片, 1.2 → 5.5 V输出, 3A最大输出, 单路输出, VSON, 表面贴装, 14针
供应商型号: TPS63020DSJT
供应商: 国内现货
标准整包数: 5
TEXAS INSTRUMENTS DC-DC稳压器 TPS63020DSJT

TPS63020DSJT概述


    产品简介


    TPS63020/TPS63021 是由德州仪器(Texas Instruments)生产的高效单电感升降压转换器。这些转换器支持电池供电设备的预调节,例如便携式数据终端、条形码扫描器、电子烟、单板计算机等。它们具有高效率的特点,可在宽负载电流范围内保持高效能。TPS63020 和 TPS63021 分别提供了可调输出电压和固定输出电压的版本。

    技术参数


    - 输入电压范围: 1.8 V 至 5.5 V
    - 输出电压范围: 调整范围为 1.2 V 至 5.5 V;固定输出电压为 3.3 V
    - 最大输入电压: 5.5 V
    - 最小启动输入电压: 1.8 V
    - 最大输出电流: 3 A(对于 TPS63020,在输入电压大于 2.5 V 且输出电压为 3.3 V 时)
    - 开关频率: 2.4 MHz(固定频率操作)
    - 最大开关电流: 4 A(典型值)
    - 工作温度范围: -40°C 至 85°C
    - 存储温度范围: -65°C 至 150°C
    - 控制输入低电平: 0.4 V
    - 控制输入高电平: 1.2 V

    产品特点和优势


    TPS63020/TPS63021 的主要特点是其高效的电源管理能力和广泛的应用场景。这些转换器具有可调和固定的输出电压版本,适用于不同的需求。它们支持高达 3 A 的输出电流,并在宽负载电流范围内保持高效率。此外,这些转换器具备过温保护、过压保护和负载断开功能,确保安全稳定的操作。它们还支持同步功能,可以通过平均电流模式实现快速响应。

    应用案例和使用建议


    应用案例:
    - 便携式数据终端: 在需要长期续航的应用中,如手持扫描器或POS终端,TPS63020/TPS63021 可以提供稳定的电压输出。
    - 视频门铃: 需要高效率和紧凑设计的产品,TPS63020/TPS63021 的小尺寸使其成为理想选择。
    使用建议:
    - 布局考虑: 确保 GND 和 PGND 引脚之间的连接点尽量靠近 GND 引脚,避免接地问题。
    - 温度管理: 使用热垫来改善散热,特别是在高负载条件下运行时。

    兼容性和支持


    TPS63020/TPS63021 可与其他德州仪器的电源管理产品兼容。TI 提供了丰富的工具和软件支持,包括WEBENCH Power Designer,帮助用户进行定制化设计。

    常见问题与解决方案


    - 问题: 输入电压低于最低启动阈值。
    - 解决方案: 检查电源系统并确保输入电压稳定在 1.8 V 以上。

    - 问题: 输出电压不稳定。
    - 解决方案: 检查外部电阻分压器的配置是否正确,或参考内部固定输出电压设置。

    总结和推荐


    TPS63020/TPS63021 是一款高效、多功能的升降压转换器,适合各种电池供电设备的应用。它们具备优秀的性能和广泛的适应性,特别适用于对功耗敏感的应用场景。考虑到其高效率、可靠性和易用性,我们强烈推荐这些产品给需要高性能电源管理解决方案的用户。

TPS63020DSJT参数

参数
功能 Step-Up/Step-Down
最大输入电压 5.5V
最大输出电压 5.5V
开关频率 2.4MHz
同步整流器 Yes
输出数量 1
拓扑 Buck-Boost
输出类型 Adjustable
最小输入电压 1.8V
最小输出电压 1.2V
4.15mm(Max)
3.15mm(Max)
950μm(Max)
通用封装 VSON-14
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TPS63020DSJT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS63020DSJT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS TPS63020DSJT TPS63020DSJT数据手册

TPS63020DSJT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 59.8378
200+ ¥ 58.3165
1000+ ¥ 56.7952
库存: 272
起订量: 10 增量: 250
交货地:
最小起订量为:10
合计: ¥ 598.37
