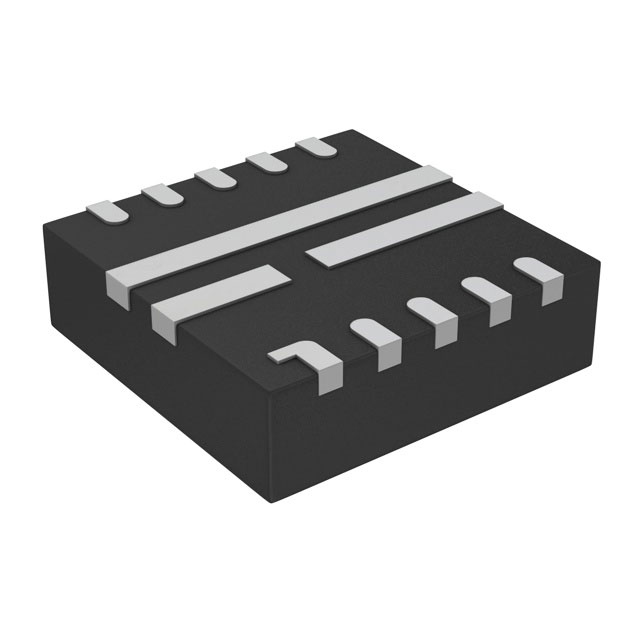

UCD74106RGMR

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck Yes Up~2MHz 1 3.3V 18V 4.5V QFN 贴片安装,黏合安装 3mm*3mm*900μm
供应商型号: UCD74106RGMR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 UCD74106RGMR

UCD74106RGMR概述

    UCD74106 Synchronous-Buck Power Stage技术手册

    产品简介


    UCD74106 是德州仪器(TI)推出的一款高度集成的同步降压转换器功率级模块,专为单相或多相同步降压应用设计。它将高边和低边MOSFET开关、驱动器、电流检测电路以及必要的保护功能集于一体,旨在为数字控制的电源系统提供一个高效且小型化的解决方案。该产品广泛应用于桌面、服务器、电信和笔记本等领域的高效率小尺寸调节器。

    技术参数


    - 输入电压范围:4.5 V至18 V
    - 栅极驱动电压:最高6.25 V
    - 输出电流:高达6 A
    - PWM频率范围:可工作至2 MHz
    - 电流限制:具备电流限制功能,精度±5%
    - 温度保护:过温保护,关断温度150°C,迟滞30°C
    - 绝对最大额定值:各引脚电压限值、电流限值及温度范围详见技术手册
    - 封装信息:13-pin QFN封装,符合JEDEC标准

    产品特点和优势


    UCD74106 集成了全部的功率转换元件,大幅减少了外部组件的需求,简化了设计流程并提升了整体可靠性。其内置的温度监控功能可以防止芯片过热,延长了产品的使用寿命。此外,与TI的Fusion Digital Power Supply控制器(如UCD91xx和UCD92xx系列)兼容,进一步增强了系统的灵活性和效率。

    应用案例和使用建议


    应用案例:UCD74106适用于多种高性能电源系统,如桌面电脑、服务器、电信基站和便携式电子设备。其灵活的工作电压范围使其成为各种应用的理想选择。
    使用建议:
    1. 布局布线:为了确保最佳性能,在PCB设计时需要特别注意高速信号路径的布局。
    2. 滤波电容:在BST和SW之间连接一个0.22 µF的陶瓷电容,以改善高频响应。
    3. 散热管理:由于该芯片具有较高的功耗,需要采用良好的散热措施,比如加大散热片或选用更高热导率的材料。

    兼容性和支持


    兼容性:UCD74106完全兼容TI的Fusion Digital Power Supply控制器,提供了广泛的硬件支持和软件开发工具。
    支持和维护:TI为其产品提供了全面的技术支持,包括详细的文档、在线社区和专业的客户服务团队,帮助用户快速解决问题并优化设计方案。

    常见问题与解决方案


    - 问题:启动时可能出现的UVLO(欠压锁定)现象。
    - 解决方案:确保输入电压稳定在工作范围内,或者在启动阶段额外配置外部偏置电源。

    - 问题:如何正确设置SRE(同步整流使能)信号?
    - 解决方案:根据具体应用需求,在配置UCD91xx或UCD92xx控制器时合理设定SRE引脚的状态,避免出现交叉导通的风险。

    总结和推荐


    综上所述,UCD74106以其紧凑的设计、宽泛的输入电压范围和高效的功率转换能力,成为众多高性能电源系统中不可或缺的关键组件。它不仅具备优异的电气性能和高可靠性,还提供了丰富的软件支持和完善的售后服务体系。对于追求高性能、小型化且需要高效率的电源系统设计师来说,UCD74106是一个值得推荐的选择。

UCD74106RGMR参数

参数
最大输入电压 18V
输出类型 -
功能 Step-Down
最小输入电压 4.5V
最小输出电压 -
输出数量 1
拓扑 Buck
最大输出电压 3.3V
开关频率 Up~2MHz
同步整流器 Yes
长*宽*高 3mm*3mm*900μm
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

UCD74106RGMR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UCD74106RGMR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS UCD74106RGMR UCD74106RGMR数据手册

UCD74106RGMR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 10.3132
2000+ ¥ 10.051
3000+ ¥ 9.7888
库存: 9000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 10313.2
