首页  >  产品百科  >  TL1464IPTR

TL1464IPTR

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 50KHz~2MHz 4 12V LQFP-48 贴片安装,黏合安装 7mm(长度)*1.4mm(高度)
供应商型号: 25E-TL1464IPTR
供应商: 国内现货
标准整包数: 1

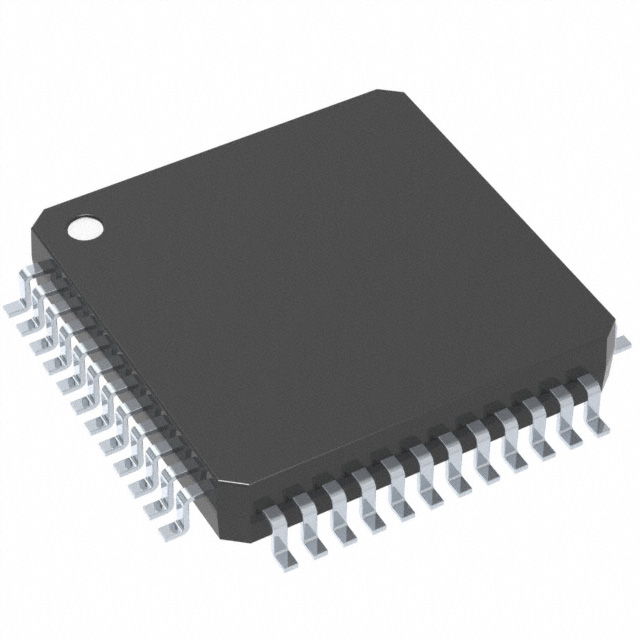

TEXAS INSTRUMENTS DC-DC稳压器 TL1464IPTR

TL1464IPTR概述

    # TL1464I Quad Pulse-Width-Modulation Control Circuit

    产品简介


    TL1464I是一款集成化的脉宽调制(PWM)控制电路芯片,专为电源管理设计。它集成了四个误差放大器、一个振荡器、两个死区时间比较器、欠压锁定电路、短路保护、待机控制电路及输出电路。该芯片可驱动PNP功率晶体管,具有极高的开关速度和稳定性能,适用于高效率电源转换器的设计。其核心优势在于通过单一芯片实现复杂的电源控制功能,广泛应用于通信设备、计算机电源、工业控制等领域。

    技术参数


    以下列出了TL1464I的主要技术参数和电气特性:
    | 参数类别 | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 供电电压 | VCC | 3.1 | 6 | 12 | V |
    | 输出电压 | VO | 12 V |
    | 振荡频率 | fOSC | 0.05 | 1 | 2 | MHz |
    | 死区时间输入电流 | IIdt | -1 | -4 µA |
    | 错误放大器输入偏置电流 | IIbias | -200 | -500 nA |
    | 短路保护启动电流 | IOS | 4 | 8 mA |
    支持的电气特性包括低启动电压(3.1V)、内部稳压器提供稳定的1.5V参考电压、内置短路保护及欠压锁定功能。工作温度范围为-20°C至75°C,存储温度范围为-65°C至150°C,满足苛刻环境下的应用需求。

    产品特点和优势


    TL1464I的主要特点和优势如下:
    1. 高集成度:单芯片设计简化了电源控制电路的复杂性。
    2. 高效率:通过精确的PWM控制,提供高达95%以上的电源转换效率。
    3. 多重保护机制:包括短路保护、欠压锁定、死区时间控制等功能,增强了系统可靠性。
    4. 高适应性:支持多种外部配置,适合不同负载需求。
    5. 紧凑封装:采用LQFP-48封装,便于嵌入式应用。
    这些特点使TL1464I成为高性能电源管理的理想选择,在市场上具有较强的竞争力。

    应用案例和使用建议


    应用案例
    1. 通信设备:用于路由器、交换机等设备的DC-DC转换模块。
    2. 计算机电源:作为笔记本电脑和台式机电源适配器的核心控制组件。
    3. 工业控制:在电机驱动器、PLC等工业自动化设备中用于电源管理。
    使用建议
    - 优化布局:确保死区时间控制信号和反馈信号的走线尽可能短,以减少干扰。
    - 合理配置外部元件:根据具体应用需求调整电容和电阻值,确保最佳性能。
    - 加强散热:对于高功率应用场景,建议增加散热片或使用热管理材料以降低芯片温升。

    兼容性和支持


    TL1464I与市场上主流的微控制器和驱动器具有良好的兼容性,支持标准的SPI接口和其他数字通信协议。TI公司提供了详尽的技术文档和专业的技术支持团队,帮助用户快速完成开发和调试。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    1. 问题:开机时出现异常噪声
    - 解决方案:检查外部电容值是否符合要求,重新焊接相关引脚。
    2. 问题:过载时触发保护
    - 解决方案:调整外部电阻设置,降低输出电流限制。
    3. 问题:启动延迟
    - 解决方案:增加启动电容容量或调整RT和CT值。

    总结和推荐


    TL1464I是一款性能优异的PWM控制芯片,凭借其高集成度、多功能性和高可靠性,在电源管理领域表现出色。无论是通信设备还是工业控制应用,TL1464I都是理想的解决方案。建议对高效率和稳定性有较高要求的用户优先选择此产品。
    最终结论:强烈推荐使用TL1464I,适用于各种高性能电源管理需求。
    版权声明:本文内容基于TI公司提供的数据手册撰写,仅作技术交流之用。

TL1464IPTR参数

参数
最小输出电压 -
输出数量 4
最大输入电压 -
最大输出电压 12V
开关频率 50KHz~2MHz
输出类型 -
最小输入电压 -
功能 -
同步整流器 -
拓扑 -
长*宽*高 7mm(长度)*1.4mm(高度)
通用封装 LQFP-48
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装

TL1464IPTR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TL1464IPTR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS TL1464IPTR TL1464IPTR数据手册

TL1464IPTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 25.0514
5000+ ¥ 23.93
10000+ ¥ 23.0632
库存: 765
起订量: 400 增量: 0
交货地:
最小起订量为:10
合计: ¥ 250.51
直接购买
加入购物车
